CO₂-laserplotter in de praktijk: hout, acryl, glas en meer
Een opengewerkte multiplexdecoratie, een heldere acrylrand, een mat patroon op een glas, een stempelplaat — elke opdracht stelt de laser een andere taak. Bekijk hoe het apparaat het patroon volgt, wat er met het oppervlak gebeurt en welke uitrusting u werkelijk nodig hebt in uw werkplaats.
Een opengewerkte multiplexdecoratie, een heldere acrylrand, een mat patroon op een glas, een stempelplaat — elke opdracht stelt de laser een andere taak. Bekijk hoe het apparaat het patroon volgt, wat er met het oppervlak gebeurt en welke uitrusting u werkelijk nodig hebt in uw werkplaats.
De belangrijkste punten
- Stem de technologie af op het materiaal en het gewenste resultaat.
- Scheid snijden, rastergraveren en lijnmarkeren in het ontwerp.
- Vergelijk formaat, hoogte, besturing en accessoires van de volledige werkplek.
Bekijk het verschil in resultaat
Eén ontwerp, drie werkwijzen van de laser
Vectorsnijden leidt de straal langs de contour en snijdt de plaat door. Zo ontstaat de omtrek van een letter, een gat in een hanger of de buitenvorm van een onderdeel. Bij rastergraveren vult de kop de afbeelding lijn voor lijn: van lichte en donkere delen van een foto tot een volledig gevuld logo. Vectormarkeren maakt een ondiepe lijn langs het pad — geschikt voor contouren, decoratieve lijnen en markeringen.
Deze bewerkingen kunnen in één product voorkomen. Op een houten bordje maakt u eerst gevulde tekst, daarna een fijne sierlijn en ten slotte snijdt u de buitencontour. Met afzonderlijke ontwerplagen geeft u iedere bewerking eigen instellingen en een volgorde. Een te vroeg uitgesneden onderdeel kan verschuiven en de nauwkeurige plaatsing van de overige afbeelding bemoeilijken.
Wat doet de laserkop en wat doet de rest van het apparaat?
Bij een gebruikelijke plotter met een glazen CO₂-buis bevindt de bron zich buiten de bewegende kop. Spiegels sturen de straling naar de lens, die haar bij het materiaal bundelt. De kop beweegt volgens het voorbereide ontwerp boven de tafel. De rode stip helpt bij het positioneren; de eigenlijke CO₂-straal is onzichtbaar.
Scherpstelling bepaalt de verhouding tussen lens en oppervlak. Luchttoevoer werkt op de bewerkingsplek en de afzuiging voert rook uit de werkruimte af. De tafel ondersteunt het materiaal, terwijl het koelcircuit warmte aan de bron onttrekt. Een goed resultaat vraagt om samenwerking tussen deze onderdelen: meer vermogen verhelpt geen kromme plaat, vervuilde optiek of verstopte afzuiging.

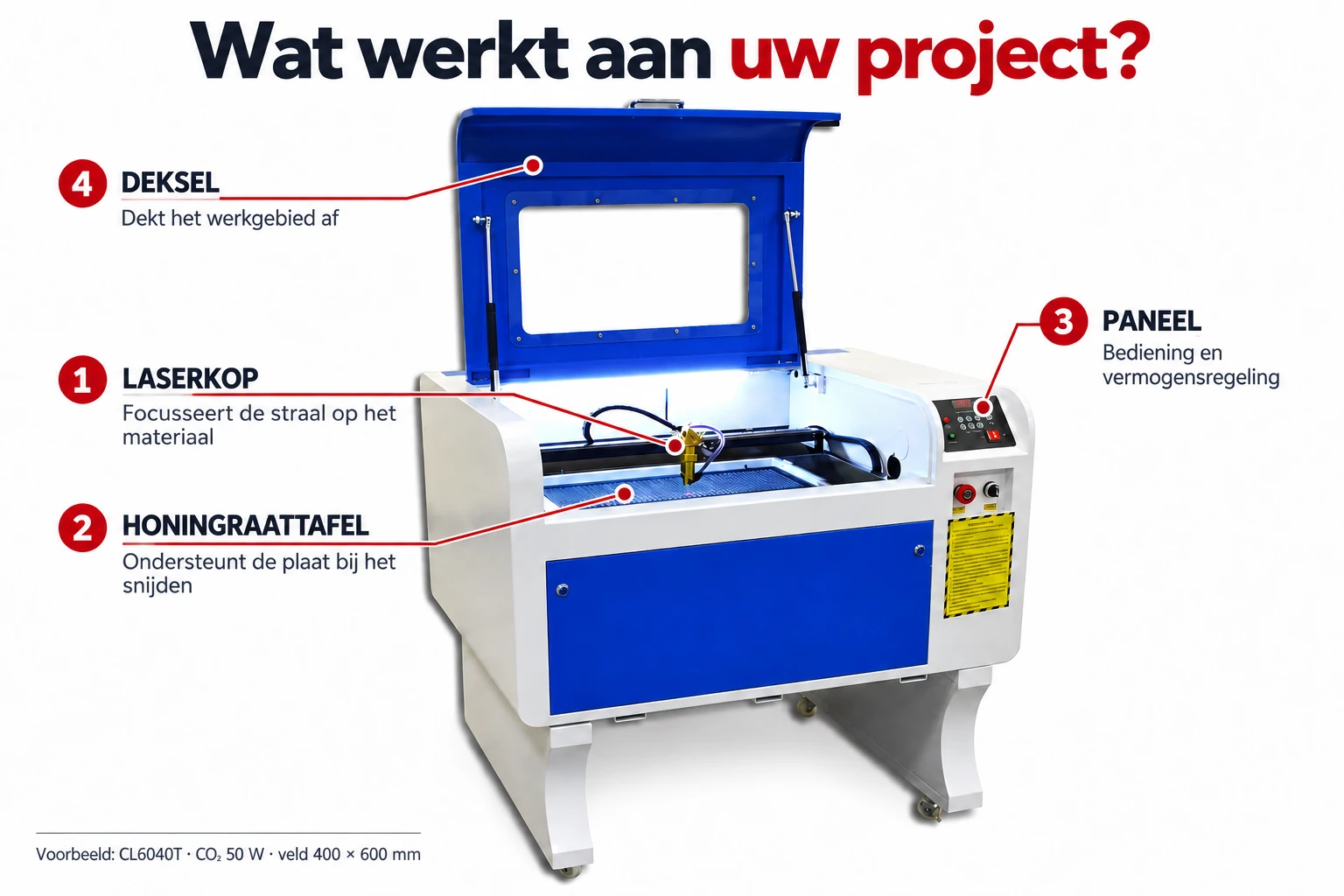

Op de beschreven foto ziet u onderdelen die van buitenaf toegankelijk zijn. Het schema van de straalweg verklaart onderdelen in de behuizing; het illustreert het werkingsprincipe en is geen demontage-instructie.
Van laserbuis tot bewerkingspunt
Bij veel klassieke plotters bestaat de straalweg uit geleidespiegels en een lens in de kop. De asbeweging verandert de positie van het bewerkingspunt; de constructiedetails verschillen per model.
De optiek bundelt de straal in het bewerkingsgebied.
Ondersteunt de plaat en laat ruimte onder de snijplek.
Bediening en instellingen voor de besturing van deze configuratie.
Onderdeel van de afscherming van het werkgebied. Gebruik volgens de apparaatinstructies.
Hout en multiplex: tekst, opengewerkte contour en een onderdeel om samen te bouwen
In de video ontstaat de gravure lijn voor lijn op het houten oppervlak. Let op het verschil tussen de donkere vulling en de lichte achtergrond: de houtnerf blijft deel van het uiteindelijke beeld. Bekijk bij het snijden de contour, het moment waarop het onderdeel loskomt en het uiterlijk van de rand. Oppervlaktegraveren en een plaat doorsnijden vragen om een andere werkwijze.
Een praktisch eerste project is een bordje met tekst en twee gaten. Daarmee controleert u tegelijk de leesbaarheid van de afbeelding, contourkwaliteit en werkelijke gatgrootte. Een volgende stap is een standaard met perspassing. Daarbij tellen de dikte van het concrete multiplex en de snijvoeg van de straal. Een opening die op de nominale plaatdikte is getekend, moet mogelijk worden aangepast.
Maak vóór de volledige standaard een kleine testkam met verschillende sleufbreedtes. Beoordeel de passing en neem pas die geometrie over in het ontwerp. Dit is een voorbeeld van constructievoorbereiding, geen reeks universele snijparameters. Test ook een nieuwe partij multiplex: lijm, laagvulling, houtsoort en vochtgehalte beïnvloeden het resultaat.
Multiplex graveren
Tekst ontstaat op het multiplexoppervlak. Graveren verandert het oppervlak en snijdt de plaat niet door.
Gerelateerd aanbod → · Video openenMultiplex snijden en de afgewerkte tekst
De lettercontouren worden uit multiplex gesneden; aan het einde zijn de losse onderdelen zichtbaar.
Gerelateerd aanbod → · Video openenTransparant acryl: snijrand en witte gravure zijn twee criteria
PMMA, oftewel acryl, is geschikt voor driedimensionale letters, displays, verlichte bordjes en bewegwijzering. Een CO₂-laser kan het snijden en graveren. Herken kunststof echter niet uitsluitend aan de transparantie: een plaat van polycarbonaat of een ander polymeer gedraagt zich anders.
Wilt u een duidelijke, matwitte vulling, begin de materiaalkeuze dan met gegoten acryl GS. Geëxtrudeerd acryl XT wordt vaak gekozen voor snijden en herhaalbare onderdelen met gecontroleerde dikte, maar de gravure kan transparanter en minder contrastrijk zijn. Beoordeel het resultaat op de concrete plaat; alleen de kleurnaam volstaat niet.
Bekijk bij het transparante onderdeel het oppervlak van het patroon en de snijrand afzonderlijk. Maak voor de materiaalvergelijking een kleine tekst, een vol graveervlak, een cirkel en een smal detail. Zo ziet u snel of het ontwerp sterk contrast, een heldere rand of een nauwkeurige passing op een ander onderdeel nodig heeft.
Acryl: matte gravure op een transparante plaat
Op transparant acryl ontstaat een lichte tekst.
Gerelateerd aanbod → · Video openenAcryl: een contour snijden
De straal volgt de snijcontour van een onderdeel uit transparant acryl.
Gerelateerd aanbod → · Video openenGlas, keramiek en rotatie: een patroon op het oppervlak van een voorwerp
Bij een cilindrisch voorwerp moet het bewerkingspunt correct ten opzichte van het oppervlak blijven liggen. De rotatiehulp draait het werkstuk, zodat het patroon rondom kan ontstaan. Zo kunt u geschikte glazen, hulzen en andere regelmatige onderdelen personaliseren die stabiel op te spannen zijn.
De video met de rotatiehulp toont hoe het voorwerp wordt gedraaid. Controleer voor uw eigen opdracht diameter, vorm, ruimte onder de kop en compatibiliteit van opspanning en besturing. Een rollenhouder en een klauwhouder ondersteunen niet elke vorm op dezelfde manier. Een conisch voorwerp, een oor aan een mok of een ongelijk oppervlak kan een andere oplossing vragen dan een rechte cilinder.
Bij glas en geschikte keramiek is oppervlaktemarkering een typische CO₂-toepassing. Bij glas verwacht u een mat patroon, geen uitgesneden stuk uit de wand. Samenstelling, spanningen, coating en geometrie van het product beïnvloeden het resultaat. Test daarom een voorwerp uit dezelfde partij voordat u een waardevolle bestelling personaliseert.
Keramiek: het tegeloppervlak graveren
Oppervlaktebewerking van een lichte keramische tegel; de video toont niet het doorsnijden ervan.
Gerelateerd aanbod → · Video openenGlas: graveren met de rotatiehulp
De hulp draait het glazen voorwerp terwijl de kop tekst op het oppervlak aanbrengt.
Gerelateerd aanbod → · Video openenLaminaatbordje en aluminiummarkering: u bewerkt een laag
Tweelaags graveerlaminaat is een goed voorbeeld van een project waarbij het draait om een gecontroleerde verandering van de bovenlaag. Het contrast ontstaat doordat het onderliggende materiaal wordt blootgelegd. Bij tekst zijn schone binnenvormen van letters, dunne lijnen en een egale achtergrond belangrijk. Kies een laminaat dat voor dit laserproces is goedgekeurd.
Let ook bij het gecoate aluminium op de plaats waar de achtergrond plaatsmaakt voor de lichte markering. Dit is een andere taak dan metaalplaat uitsnijden. Het afgewerkte bordje kan montagegaten, afgeronde hoeken of lijm nodig hebben — neem die eisen op in het ontwerp voordat u materiaal kiest.
Neem in de proef de kleinste tekst, het logo, een lijn en een vol vlak uit de echte opdracht op. Bekijk de randen na reiniging. Wordt direct markeren van onbehandeld metaal of dieper graveren de hoofdtaak, vergelijk dan een gespecialiseerde FIBER uit de afzonderlijke handleiding.
Laminaat: een contrastrijk bordje markeren
De tekst ontstaat door de bovenlaag van het graveerlaminaat te bewerken.
Gerelateerd aanbod → · Video openenGecoat aluminium: de bovenlaag bewerken
De tekst ontstaat op het gecoate aluminiumoppervlak. Dit is een ander proces dan diep graveren in onbehandeld metaal.
Gerelateerd aanbod → · Video openenPapier, rubber, leer en laminaat: andere producten uit dezelfde werkplaats
| Materiaal | Wat u kunt maken | Waarop u de proef richt |
|---|---|---|
| Papier en karton | Maquettes, sjablonen en decoratieve verpakkingen | Kleine bruggen, aanslag en kwaliteit van dunne onderdelen |
| Rubber dat geschikt is voor de laser | Stempelplaat en de omtrek ervan | Achtergronddiepte, ondersteuning van kleine tekens en spiegeling |
| Leer met bevestigde samenstelling | Labels, patches, gaten en gravures | Tint, rand, geur en geschiktheid van de afwerking |
| Graveerlaminaat voor de laser | Deurbordjes en markeringen | Bovenlaag verwijderen, contrast en schone letters |
| Textiel dat geschikt is voor laserbewerking | Applicaties, vormdelen en geselecteerde patronen | Vezelsamenstelling, randgedrag en afzuiging |
Bij een stempel of laminaat moet de laser het oppervlak niet simpelweg sterker verbranden. Het doel is een bepaalde geometrie te maken of een anders gekleurde laag bloot te leggen. Het materiaal moet voor dit proces bestemd zijn. Sluit PVC, halogeenhoudende materialen en kunststoffen met onbekende samenstelling uit van laserproeven; een vergelijkbare handelsnaam bevestigt geen geschiktheid.
CO₂, diode of FIBER — kies een uitgangspunt op basis van het materiaal
CO₂ is een logisch uitgangspunt voor de vergelijking van apparaten voor multiplex, hout, transparant PMMA, papier en laserrubber. Een diodelaser kan een goede oplossing zijn voor veel projecten in hout en geselecteerde materialen die zijn straling absorberen; transparant acryl vraagt om een afzonderlijke beoordeling van de technologie. Een FIBER-markeerlaser is vooral bedoeld voor metalen en geselecteerde kunststoffen.
U kiest een apparaat echter niet alleen op de naam van de bron. CO₂ kan coatings van geschikt metaal verwijderen of met een markeermiddel op metaal werken, maar een gewone plotter voor niet-metalen wordt daardoor geen FIBER-plaatsnijmachine. Zijn markeringen op metalen onderdelen het belangrijkst, ga dan naar de handleiding over FIBER-markeerlasers. Hebt u kamers en reliëfs met gecontroleerde diepte nodig, vergelijk dan ook CNC-frezen.
Camera en automatisering: het verschil vóór u op Start drukt
Bij een onregelmatig stuk hout of een reeks kant-en-klare hangers kan de voorbereiding even belangrijk zijn als de straalbeweging zelf. Met het camerabeeld positioneert u de afbeelding ten opzichte van het echte voorwerp; functies voor batchherkenning en -vulling helpen patronen over meerdere onderdelen te verdelen. Dit is een concreet punt waarop u de werkorganisatie van verschillende apparaten kunt vergelijken.
xTool P2S combineert een CO₂-bron van 55 W en een werkgebied van 600 × 305 mm met twee 16 MP-camera's en automatische scherpstelling in de ondersteunde software. xTool P3 heeft een CO₂-bron van 80 W, een werkgebied van 915 × 458 mm en ACS, dat camerabeeld, afstandsmeting en hoogte- en scherpte-instelling combineert.
Let in de originele P3-video op de volgorde: materiaal plaatsen, positie herkennen, afbeelding voorbereiden en het apparaat laten werken. Het gaat om meer dan het aantal watt. Vergelijk met een klassieke CL6040T ook de plaatsing van voorwerpen, besturing, benodigde sjablonen en het gemak waarmee u series herhaalt. Camerafuncties horen bij het betreffende systeem van de fabrikant; ga niet uit van volledige beschikbaarheid in elk extern programma.
Een optionele doorvoer en rotatiehulp lossen aanvullende taken op, maar behoren niet tot elke set. De gekozen versie en het pakket bepalen welke onderdelen u ontvangt.
ACS: een opdracht voorbereiden met xTool P3
Het xTool-materiaal toont het plaatsen van het voorwerp in de werkruimte en de automatische voorbereiding van de positie en hoogte van de opdracht.
Bron van de fabrikant · Video openenP3: de afbeelding ten opzichte van het echte voorwerp
Het camerabeeld helpt de afbeelding ten opzichte van het echte voorwerp op de tafel te plaatsen.
Bron van de fabrikant · Video openenTwee plotters van elk 50 W kunnen een ander gebruiksgemak bieden
Begin met de grootste plaat en het hoogste voorwerp. Vergelijk vervolgens scherpstelling, communicatie, besturing, afzuiging en rotatieaccessoires. De onderstaande vergelijking laat zien waarom vermogen alleen de werkplek niet beschrijft.
| Configuratie uit het aanbod | Werkgebied | Besturing en communicatie | Wat dit betekent bij uw keuze |
|---|---|---|---|
| CL6040T 50 W | 400 × 600 mm | LaserDRW; USB | Controleer uw eigen bestandsvoorbereiding en het gebruik van de meegeleverde set |
| CL6040T DSP 50 W | 400 × 600 mm | Ruida 6445; RDWorks; USB en geheugenstick | Hetzelfde werkgebied en vermogen, maar andere besturing en opdrachtorganisatie; het aanbod vermeldt autofocus |
| XM-1060 100 W | 1000 × 600 mm | Ruida 6445; RDWorks; USB en geheugenstick | Grotere plaat en grotere werkplek; stem ruimte, ventilatie en koeling af op de belasting |
De gegevens gelden voor de genoemde aanbiedingen en hun huidige uitrusting. De maximaal opgegeven snijdikte vervangt geen beoordeling van rand, tijd en kwaliteit op uw materiaal. Bereid vóór aankoop het bestand van uw meest voorkomende product en één zeer veeleisend ontwerp voor. De proef is dan een vergelijkbare taak in plaats van een willekeurige demonstratie.
Bereid de eerste opdracht zo voor dat deze herhaalbaar is
Bij een serie tellen ook het uitnemen van onderdelen, reinigen en opnieuw plaatsen van de plaat mee. Een video kan de straalbewerking tonen, maar de tijd voor de volledige bestelling omvat ook deze handelingen. Vergelijk daarom het afgewerkte product én het volledige proces.
Voor gebruik in de werkplaats
Vóór de eerste serie
Verduidelijk dit vóór uw keuze
Vragen en antwoorden
Waarom is de witte gravure op acryl slecht zichtbaar?
Controleer of de plaat gegoten acryl GS of geëxtrudeerd acryl XT is. GS wordt meestal gekozen voor een sterke, matwitte gravure; XT kan een transparanter spoor achterlaten. Focus en parameters beïnvloeden het resultaat eveneens.
Kan ik glas snijden zoals multiplex?
Een standaard CO₂-plotter wordt meestal gebruikt om het glasoppervlak te graveren. Onderdelen uit glas snijden vereist een andere, gespecialiseerde technologie.
Wat doet de rode stip op het materiaal?
Helpt het ontwerp te positioneren. Het is niet de eigenlijke CO₂-snijstraal en vervangt de scherpstelling niet.
Ondersteunt elke plotter een rotatiehulp?
Mechanische en elektrische compatibiliteit met de besturing, voldoende werkhoogte en de juiste opspanning van het voorwerp zijn noodzakelijk. Controleer de configuratie van het concrete aanbod.
Kan ik instellingen van ander multiplex opnieuw gebruiken?
Dat is een uitgangspunt, maar een nieuwe soort, lijm of partij kan anders uitpakken. Voer vóór de echte serie een deel van het ontwerp uit op de nieuwe plaat.
Graveert een plotter met een krachtigere buis kleine tekst altijd beter?
De kwaliteit van een fijn patroon hangt ook af van focuspunt, optiek, scherpstelling, mechanica en besturing. Vermogen is één procesparameter, geen zelfstandige maat voor detaillering.
Passend bij de beschreven taken
Bekijk de oplossingen uit deze handleiding
CL6040T 50 W — 400 × 600 mm
Bekijk de laserplotter waaruit de demonstraties met hout, transparante plaat en de rotatiehulp afkomstig zijn.
Aanbod bekijken →CL6040T DSP 50 W — 400 × 600 mm
Vergelijk hetzelfde vermogen en formaat met Ruida-besturing, bediening via geheugenstick en de uitrusting van deze versie.
Aanbod bekijken →XM-1060 100 W — 1000 × 600 mm
Bekijk een groter formaat wanneer plaatgrootte en productieorganisatie een beperking vormen.
Aanbod bekijken →xTool P2S — CO₂ 55 W, 600 × 305 mm
Bekijk positionering met twee camera's en de werkvoorbereiding binnen het systeem van de fabrikant.
Bron van de fabrikantxTool P3 — CO₂ 80 W, 915 × 458 mm
Bekijk het grotere werkgebied en ACS in het originele materiaal over de automatische voorbereiding van een opdracht.
Bron van de fabrikantBronnen en documentatie
