Onderhoud van een CO₂-laserplotter: wat u controleert en waarom de snijkwaliteit afneemt

Het artikel is toegevoegd op: 29-10-2026

Hetzelfde bestand en materiaal, maar plots een zwakker resultaat? Bekijk optische weg, tafel, luchttoevoer en koeling voordat u de buis als versleten beschouwt. Met foto's tonen we waar u kijkt; daarna gaan we van een korte werkplekcontrole naar symptomen die service vragen.



Redactie CNCworldBijgewerkt: 11 min. leestijd + demonstratiesOnderhoud en service

Hetzelfde bestand en materiaal, maar plots een zwakker resultaat? Bekijk optische weg, tafel, luchttoevoer en koeling voordat u de buis als versleten beschouwt. Met foto's tonen we waar u kijkt; daarna gaan we van een korte werkplekcontrole naar symptomen die service vragen.

De belangrijkste punten
  • Reinheid en de juiste focus beïnvloeden de energie die het materiaal bereikt.
  • Luchttoevoer, afzuiging en tafel vormen samen één werksysteem, geen losse extra's.
  • Maak na onderhoud een klein referentieproject en leg de omstandigheden vast.
01

Overzicht van controlepunten

Begin waar het resultaat ontstaat

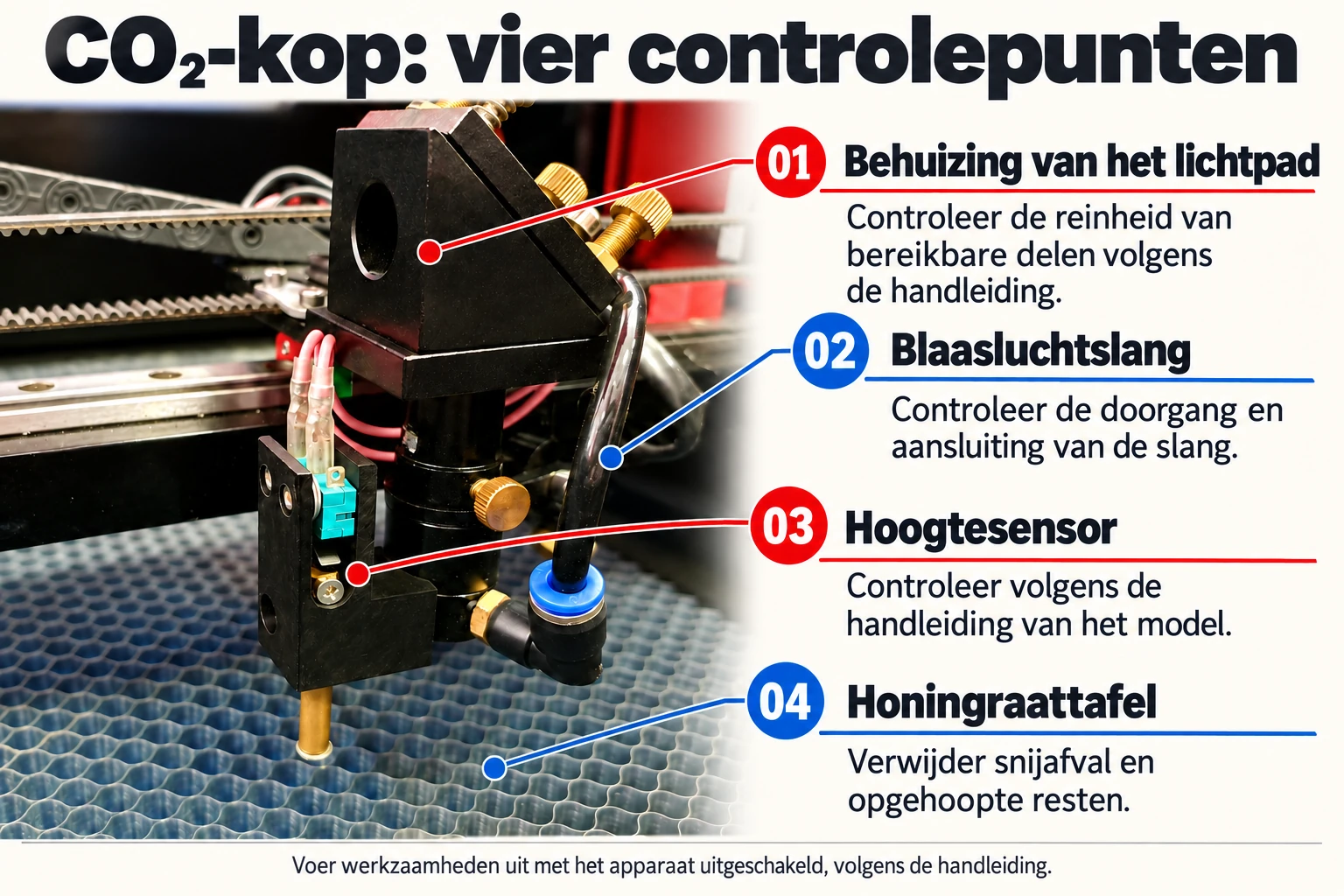

Grafische bewerking op basis van een CNCworld-kopfoto. De aanduidingen betreffen zichtbare onderdelen; de lens blijft binnen de behuizing. Originele foto.
01 · Behuizing van de optische weg

Controleer de reinheid van toegankelijke onderdelen volgens de handleiding. De foto toont niet de lens in de behuizing.

02 · Luchtslang

De zwarte slang voert lucht naar de kop. Controleer vrije doorgang en verbindingen.

03 · Hoogtesensoreenheid

Het aparte voorste onderdeel bepaalt bij deze constructie de hoogte. Het is geen luchtblaasmond.

04 · Honingraattafel

Verwijder snijresten en opgehoopt materiaal na het werk, volgens de handleiding.

Op de foto herkent u de behuizing van de optische weg, de zwarte luchtslang en de aparte voorste eenheid van de hoogtesensor. De lens zit in de behuizing en is op deze opname niet zichtbaar. De goudkleurige voorste pen hoort bij de sensor — de modelhandleiding bepaalt de controle ervan.

Bekijk de foto met uitleg en zoek deze onderdelen op uw eigen model. Controleer toegankelijke verbindingen, aanslag en of een slang of materiaalrest de kopbeweging hindert. Voer inspectie en gebruikerstaken uit nadat het apparaat volgens de handleiding is uitgeschakeld en beveiligd.

Vervuilde optiek kan meer energie absorberen en warmer worden. Bepaal bij afnemende bewerkingskwaliteit de oorzaak op een vergelijkbare proef. Vermogen verhogen zonder diagnose kan meer aanslag of een slechtere rand veroorzaken.

02

Lens en spiegel hebben verschillende taken

De lens bundelt de straal in het werkgebied. Spiegels veranderen de richting ervan op de weg van de buis naar de kop. Aanslag op verschillende plaatsen in de straalweg kan daardoor hetzelfde afgewerkte onderdeel beïnvloeden. Vervuiling kan aandacht vragen zonder dat er een barst zichtbaar is.

Bekijk oppervlakken bij goed licht, op de voor de houder voorgeschreven manier. Aanslag kan een matte laag of vlek vormen; een kras, verkleuring of coatingschade is iets anders dan los stof. Probeer vervuiling niet weg te schrapen als die na de juiste procedure blijft zitten of als de onderdeelconditie twijfel oproept.

Bij onderdeelkeuze volstaan een vergelijkbare kleur en ronde vorm niet. Kies de juiste diameter en brandpuntsafstand, het juiste materiaal en de juiste coating en controleer de compatibiliteit met houder en bron. Spiegel en lens zijn geen onderling uitwisselbare onderdelen, ook als de foto's op elkaar lijken.

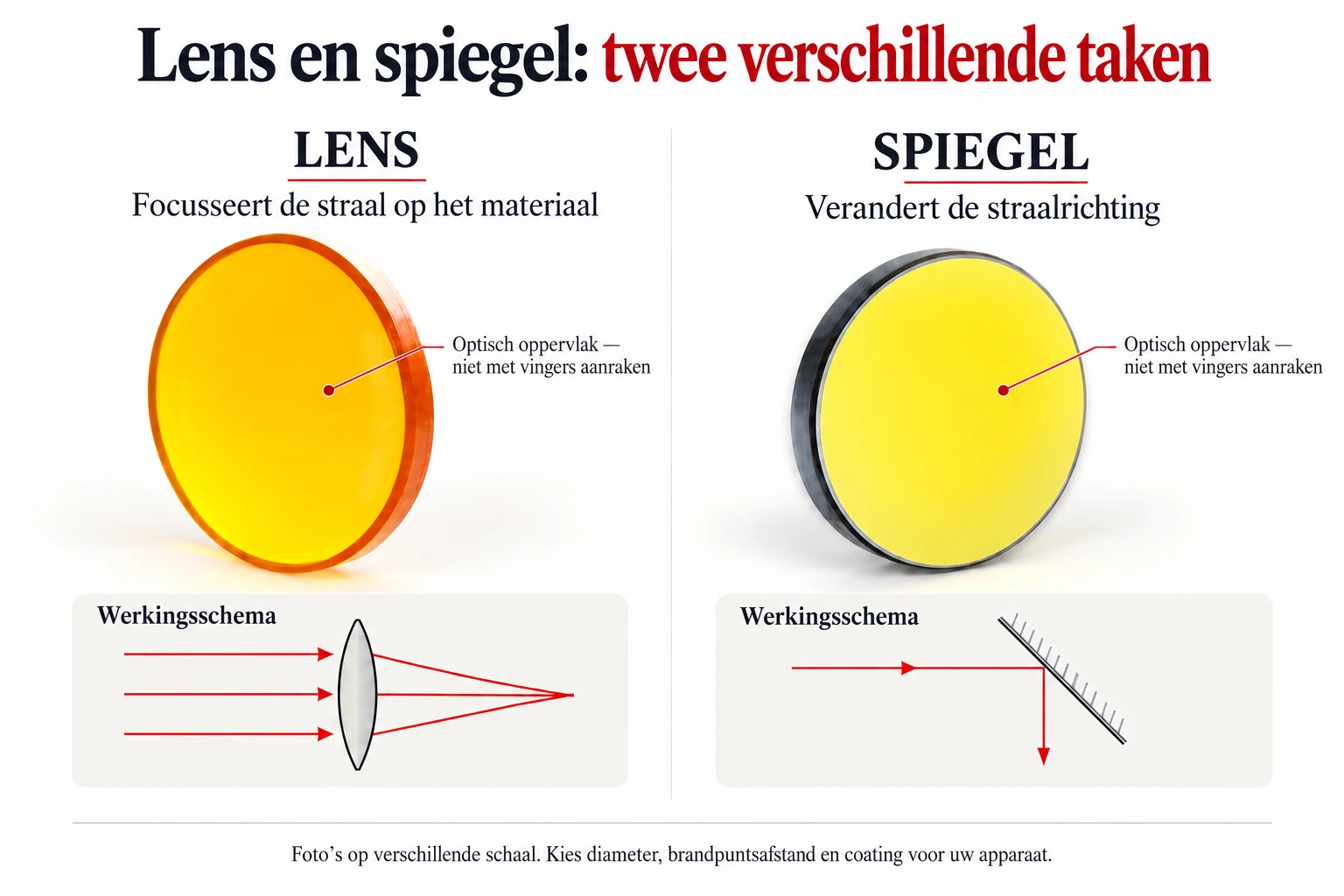

Grafische bewerking op basis van CNCworld-onderdeelfoto's. De onderdelen zijn op verschillende schalen weergegeven; de rode lijnen zijn schematisch.
De lens

De straal gaat door de optiek en wordt in het werkgebied gebundeld.

Spiegel

Stuurt de straal naar het volgende onderdeel van de optische weg.

03

Waarom een kleine aanslag het hele werkresultaat kan veranderen

Bekijk de vereenvoudigde straalweg: straling gaat van de bron via opeenvolgende geleideonderdelen naar de lens. Een zwakker effect bij het materiaal betekent dus niet automatisch dat de bron te weinig energie opwekt. De oorzaak kan de straalweg, focusinstelling of toestand in de werkruimte zijn.

Verschillende resultaten op verschillende tafeldelen kunnen controle van geometrie, straalweg of mechanica vragen. Dit verschilt van gelijkmatige aanslag over het hele ontwerp. De probleemlocatie en een proeffoto helpen deze gevallen onderscheiden.

Het schema verklaart het principe. Geen procedure voor spiegelafstelling: de straalweg afstellen vraagt om een methode en beveiligingen die bij de machine passen. Voer niet op basis van één tekening willekeurige proeven met een open straal uit.

Begrijp het proces

Van laserbuis tot bewerkingspunt

Bij veel klassieke plotters bestaat de straalweg uit geleidespiegels en een lens in de kop. De asbeweging verandert de positie van het bewerkingspunt; de constructiedetails verschillen per model.

Schema van een gebruikelijke straalweg in een plotter met een glazen CO₂-buis Glazen CO₂-buis Spiegel 1Spiegel 2Spiegel 3 Materiaal Focuslens Spiegels geleiden de straal.De lens vormt het brandpunt.Aanslag belemmert de energieoverdracht.
Vereenvoudigde optische weg, zonder schaal of afstelinstructies. De CO₂-straal is onzichtbaar; de rode kleur dient alleen als uitleg.
04

Reiniging voorbereiden zonder een nieuwe kras te veroorzaken

  1. Bevestig de juiste machinetoestand. Uitschakelen, beveiligen en toegang tot optiek moeten volgens de handleiding gebeuren.
  2. Bereid een schone werkplek voor. Laat het onderdeel niet op een harde tafel vallen; kies gereedschap, materialen en handschoenen volgens de procedure van de fabrikant.
  3. Bepaal de vervuiling. Los stof en aanslag vragen om een andere aanpak dan een barst, brandschade of coatingschade.
  4. Gebruik goedgekeurde materialen. Middel en reinigingsmateriaal moeten voor de betreffende optiek bestemd zijn. Huishoudelijke glasreiniger, keukenpapier of haardreiniger zijn geen alternatief.
  5. Schrob het oppervlak niet. Stof- en aanslagverwijdering, demontage en terugplaatsen volgen uit de documentatie van het concrete onderdeel.
  6. Beoordeel en plaats correct. Controleer toestand, oriëntatie en bevestiging vóór de werkproef. Laat bij twijfel de servicedienst het onderdeel beoordelen.

Richt geen willekeurige oliehoudende perslucht op de optiek. Eisen aan luchtzuiverheid en stofverwijdering horen bij de procedure, net als de vloeistofkeuze. Een gebruikt, vervuild doekje kan opnieuw aanslag op het oppervlak brengen.

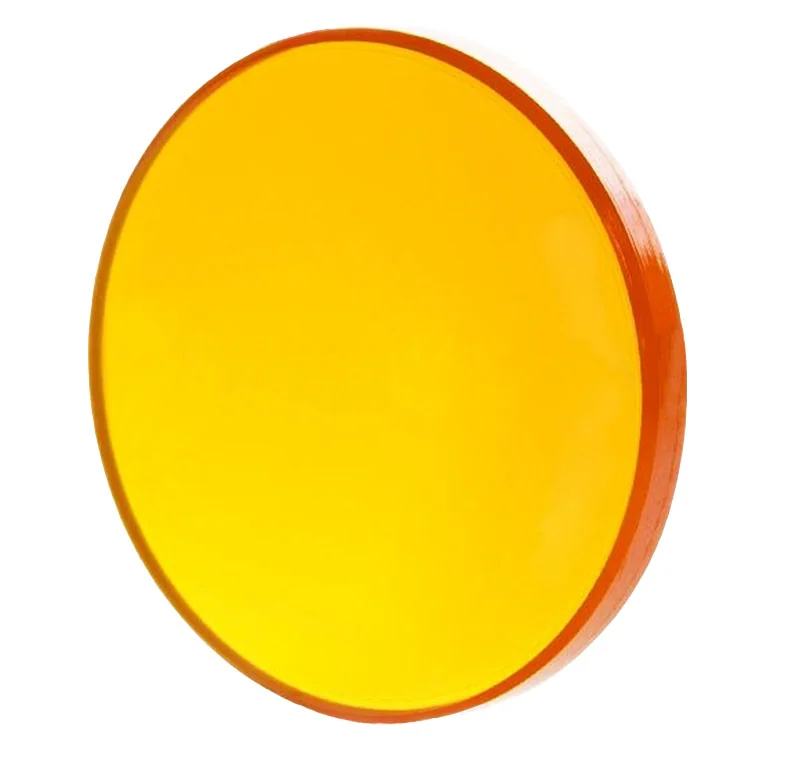

CO₂-lens: diameter 12 mm, brandpuntsafstand 50,8 mm
CO₂-lens: diameter 12 mm, brandpuntsafstand 50,8 mm Aanbod bekijken →

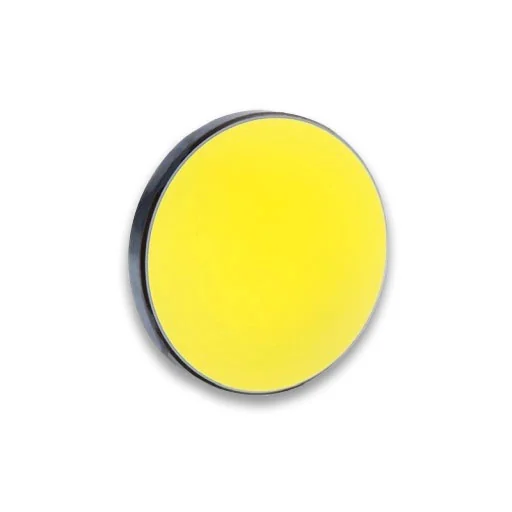

Vergulde CO₂-spiegel met een diameter van 20 mm
Vergulde CO₂-spiegel met een diameter van 20 mm Aanbod bekijken →
05

Tafel, luchttoevoer en afzuiging werken samen

De tafel ondersteunt het materiaal en laat ruimte onder de snede. Opgehoopte snijresten, aanslag en afval kunnen het werk hinderen, de onderkant vervuilen en het ontstekingsrisico verhogen. Verwijder resten na de opdracht op een voor tafel en werkruimte geschikte manier, in plaats van ze tot een grote schoonmaak op te sparen.

De luchttoevoer bij de kop werkt in het bewerkingsgebied. Controleer toegankelijke slangen en verbindingen: knikken, losraken of vuil kunnen de luchtstroom beperken. Prik de blaasmond niet door met willekeurig gereedschap en verplaats onderdelen niet op gevoel. Alleen een draaiende pomp bewijst geen juiste luchtstroom op de snijplek.

De afzuiging voert rook uit de werkruimte af. Bekijk slangverloop, dichte verbindingen en plekken waar vuil zich ophoopt. Gebruikt u een luchtreiniger, neem dan ook filtercontrole en -vervanging volgens zijn instructies mee. Ventilator, filter en slang vormen één stromingsweg — een zwak onderdeel beperkt het hele systeem.

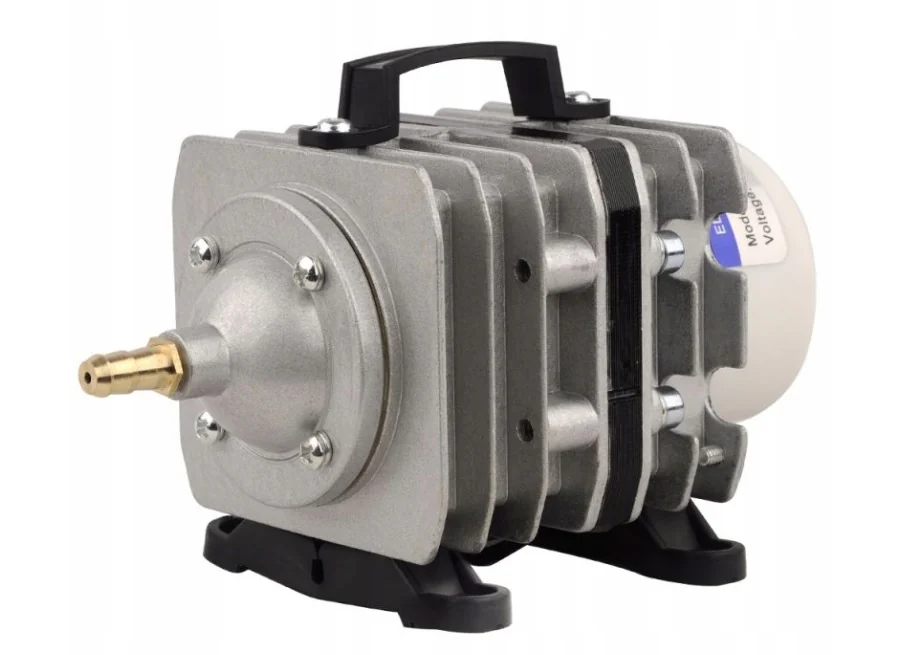

Luchtcompressor voor CO2-laserplotter 100l/min
Luchtcompressor voor CO2-laserplotter 100l/minLuchtpomp voor de luchttoevoer Aanbod bekijken →

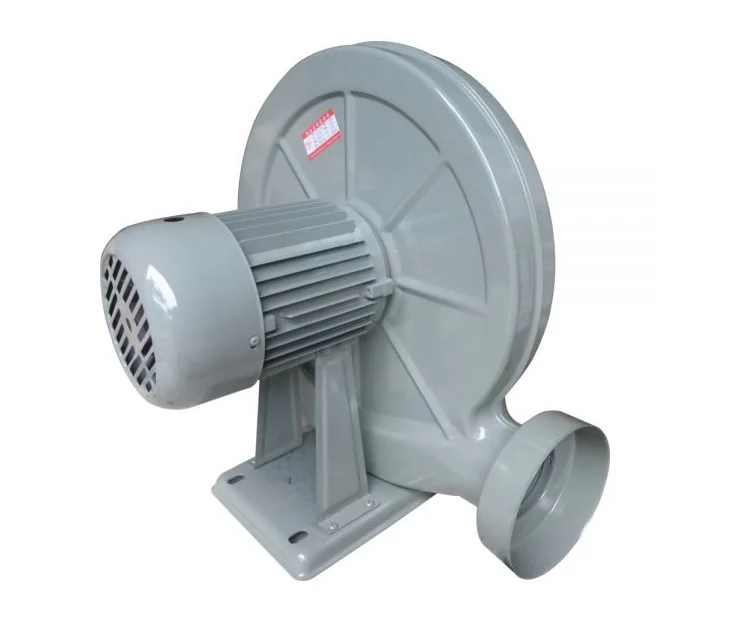

Afzuigventilator 550 W
Afzuigventilator 550 W Vraag naar de beschikbaarheid
06

Echte onderhoudshandeling: de AP2-cycloonmodule

Het voorbeeld xTool SafetyPro AP2 toont waarom onderhoud afhangt van de constructie van de luchtreiniger. De originele fabrikantvideo laat het uitnemen van de cycloonmodule en het afspoelen van vervuilde onderdelen zien. Een aparte animatie verklaart de deeltjesafscheiding vóór de volgende filtertrappen.

Het wassen betreft de getoonde cycloonmodule, niet een willekeurige filtercassette. Pas dit niet toe op HEPA- of koolstoffilters als hun handleiding het niet toestaat. Reinigen, drogen en hermonteren moeten volgens de AP2-documentatie gebeuren.

Controleer bij de keuze van een luchtreiniger apparaatcompatibiliteit, vereiste luchtstroom, aansluiting en filteronderhoud. De AP2-demonstratie verklaart een concrete constructie en is geen universele procedure voor elk afzuigsysteem.

De AP2-fabrikant adviseert doorgaans de cycloon elke 3–6 maanden te controleren en te reinigen, of afhankelijk van de door de vensters zichtbare toestand. Haal vóór het uitnemen de voedingskabel los. De handleiding beschrijft reiniging van de module en hermontage nadat de schijven zijn gedroogd, met uitsparingen en deksel correct uitgelijnd.

Originele xTool-videoVideo
Start automatisch in beeld · zonder geluid

AP2: cycloonmodule uitnemen en wassen

De originele xTool-video toont het uitnemen van de cycloonmodule en het afspoelen van de vervuilde schijven.

Bron van de fabrikant · Video openen
Originele xTool-videoVideo
Start automatisch in beeld · zonder geluid

AP2: animatie van cycloonafscheiding

Fabrikantanimatie van luchtbeweging en afscheiding van grotere deeltjes.

Bron van de fabrikant · Video openen
07

Een onderhoudsschema voor dagelijks werkplaatsgebruik

Een goed schema begint met de machinehandleiding en houdt daarna rekening met werkintensiteit en soort werkzaamheden. Materialen graveren die veel stof veroorzaken kan vaker controle vragen dan een kort project op schoon materiaal. Daarom ordent de tabel de controlemomenten, zonder universele vervangingsintervallen voor onderdelen op te leggen.

WanneerWat u controleertWat de controle moet opleveren
Vóór het werkWerkruimte, tafel, zichtbare optiek, slangen, koeling, afzuiging en luchttoevoerWerkplek gereed, zonder obstakels, lekken of gemelde storingen
Na een opdracht met veel aanslagSnijresten, stof, toegankelijke oppervlakken en symptomen van slechtere stromingGeen opgehoopt vuil dat naar de volgende opdracht wordt meegenomen
Aan het einde van de werkdagSchone werkruimte, registratie van symptomen en handelingen en voorraad verbruiksmaterialenDe volgende sessie vanuit een bekende toestand kunnen beginnen
Periodiek volgens de documentatieFilters, warmtewisselaars, vloeistofcircuit, mechanica en overige servicepuntenJuiste installatieparameters behouden en vervangingen plannen
Na onderdeelvervanging of serviceafstellingReferentieproef, positie en herhaalbaarheid van het resultaatGoede werking bevestigen vóór de echte serie

Een eenvoudig logboek helpt: datum, handelingen, waargenomen symptoom en proefresultaat. Dit geeft continuïteit — de volgende gebruiker ziet wat werkelijk is uitgevoerd.

08

Mechanica en koeling: vier veelvoorkomende misvattingen

‘Ik span de riem strakker.’ Overmatige riemspanning is geen oplossing voor elke positioneringsfout. Controleer constructie en procedure van de betreffende aandrijving. Een slang of vervuiling inspecteren vereist niet direct een wijziging van de machinegeometrie.

‘Meer smeermiddel helpt.’ Voor smering gelden bepaalde punten, middelen en hoeveelheden. Overtollig smeermiddel kan in een stoffige omgeving vuil verzamelen. Smeer geen riemen, optiek of willekeurige oppervlakken alleen omdat daar een bewegend onderdeel te zien is.

‘Het water is koel, dus de koeling werkt.’ Ook de juiste doorstroming door de buis is nodig. Controleer niveau, circuit, slangconditie, temperatuur en alarmen. Vloeistofverversing en koelerreiniging moeten bij de concrete set passen.

‘De buis heeft een bepaald aantal uren gedraaid, dus moet ze worden vervangen.’ Alleen bedrijfsuren vervangen geen diagnose. Belasting, thermische omstandigheden, optiek en de rest van de installatie beïnvloeden het waargenomen resultaat. Bepaal de oorzaak van het symptoom vóór u onderdelen koopt.

09

Slechter snijresultaat? Verander één ding tegelijk

SymptoomVergelijk eerstVolgende controle
Het hele ontwerp heeft een zwakker resultaat dan normaalMateriaal, bestand, instellingen en focusToestand van optiek, luchttoevoer en koeling
Eén deel van de tafel geeft een ander resultaatVlakheid van de plaat en plaats van het probleemGeometrie, optische weg en mechanica — zo nodig service
Meer aanslag op het oppervlak of de onderkantMateriaalsoort en tafelconditieAfzuiging, luchttoevoer en opgehoopte resten
De contour of tekst is verschovenBestand, opspanning en verschuiving van het werkstukBewegingsobstakels, aandrijvingen en besturingsconfiguratie
Het probleem ontstaat na een langere sessieTemperatuur en moment van optredenKoelcircuit en -capaciteit onder echte omstandigheden

Ga na iedere onderbouwde wijziging terug naar dezelfde kleine referentieproef. Als materiaal, vermogen, snelheid, focus en onderdelen tegelijk veranderen, kunt u niet bepalen wat hielp. Noteer materiaalpartij en parameters bij de proef — anders vergelijkt u twee verschillende taken.

Voor gebruik in de werkplaats

Controleer vóór de volgende serie

10

Wat u voorbereidt als service nodig is

Stuur het exacte apparaatmodel, een symptoombeschrijving, het moment waarop het optreedt en een foto van het werkstuk. Voeg materiaal, parameters, recent onderhoud, alarmmelding en eventuele onderdeelvervanging toe. Een foto van typeplaatje en kop helpt uw configuratie herkennen.

Een duidelijke serviceaanvraag kan er zo uitzien: ‘Bij dezelfde partij multiplex wordt de contour rechtsonder op de tafel niet volledig doorgesneden; op andere plekken werkt het goed. Parameters en focus zijn vergeleken. Ik voeg een overzicht van de proefposities en foto's bij’. Dat is nuttiger dan alleen melden dat de laser slecht snijdt.

Straalafstelling, hoogspanningsreparaties, schade aan brononderdelen en ingrepen in beveiligingen vragen om de juiste voorbereiding. Beperk uw eigen onderzoek dan tot het verzamelen van gegevens voor de diagnose.

Verduidelijk dit vóór uw keuze

Vragen en antwoorden

Mag ik de lens met gewone glasreiniger schoonmaken?

Gebruik alleen middel en reinigingsmateriaal die voor uw optiek zijn goedgekeurd. Huishoudelijk middel, keukenpapier of een agressief reinigingsmiddel kan aanslag achterlaten of de coating beschadigen.

Betekent slechter snijden altijd een versleten buis?

Nee. Vergelijk materiaal, instellingen en focus, vervolgens optiek, luchttoevoer, afzuiging en koeling. Pas een diagnose kan vaststellen of de bron moet worden vervangen.

Hoe vaak controleer ik de optiek?

Houd rekening met het fabrieksschema en de aanslag die uw opdrachten veroorzaken. Korte, regelmatige inspecties horen bij de routine; reinigings- en vervangingsintervallen hangen af van toestand en constructie.

Is de hoogtesensor hetzelfde als de luchtblaasmond?

Nee. Bij de getoonde kop dient de aparte voorste eenheid voor hoogtecontrole. De optische weg en luchttoevoer zijn andere onderdelen; herken ze aan de hand van uw eigen constructie.

Kan ik een lens met dezelfde diameter maar een andere brandpuntsafstand gebruiken?

Zo'n wijziging kan een andere afstelgeometrie vragen en is niet automatisch compatibel. Stem diameter, brandpuntsafstand, coating en bevestiging af op model en beoogd gebruik.

Wat doe ik na onderdeelvervanging of onderhoud?

Bevestig correcte plaatsing en installatieconditie en maak vervolgens volgens de apparaatprocedure een kleine controleproef. Keur het resultaat goed vóór u een waardevolle serie start.
