CNC-freesmachine in de praktijk: hout, acryl, metaal en 3D-bewerking
Een houten reliëf, een kamer in een metaalblok, een transparant displayonderdeel, een messing stempel — een freesmachine vormt ze door materiaal af te nemen. Bekijk verschillende bewerkingen, de rol van gereedschap en opspanning en de verschillen tussen een kleine werkplaatsfrees en een grotere configuratie met draaias.
Een houten reliëf, een kamer in een metaalblok, een transparant displayonderdeel, een messing stempel — een freesmachine vormt ze door materiaal af te nemen. Bekijk verschillende bewerkingen, de rol van gereedschap en opspanning en de verschillen tussen een kleine werkplaatsfrees en een grotere configuratie met draaias.
De belangrijkste punten
- Dezelfde geometrie kan in hout, acryl en metaal een andere gereedschapsbaan vragen.
- Gereedschap en opspanning bepalen wat in één opspanning kan worden gemaakt.
- Vermogen, werkgebied, Z, besturing en nauwkeurigheid beschrijven verschillende machine-eigenschappen.
Contour, kamer, gat en reliëf: wat doet het gereedschap precies?
Contourfrezen geeft het onderdeel een buiten- of binnencontour. Kamerfrezen verwijdert materiaal uit een afgebakend gebied tot de geplande diepte — zo ontstaat ruimte voor een mechanisch onderdeel of inzetstuk. Boren en gatbewerking bereiden bevestigingen voor. Bij een 3D-reliëf verandert de oppervlaktehoogte op veel punten en vormt het gereedschap de ruimtelijke vorm.
Contouren van meerdere onderdelen in één proef
Het gereedschap bewerkt contouren en gaten van meerdere onderdelen in dezelfde metalen plaat.
Gerelateerd aanbod → · Video openenBekijk de verschillende bewegingen in de video's. In een kamer neemt het gereedschap volume binnen de contour af; bij contourfrezen volgt het de rand en bij een reliëf verandert de positie in de Z-as. Een eindmodel kan meerdere bewerkingen en gereedschappen combineren. Een grote frees verwijdert materiaal sneller uit een toegankelijk gebied, een kleine bereikt fijnere details.
Onderscheid de machine van de procesvoorbereiding: de freesmachine voert de geprogrammeerde bewegingen uit. Bewerkingsvolgorde, resterende toeslag, gereedschapsuitgangen en het vrijmaken van het eindonderdeel moeten vooraf worden gepland.
Van model naar beweging: CAD → CAM → machine
In CAD bepaalt u geometrie en afmetingen. In CAM kiest u gereedschap, intredestrategie, doorgangsdieptes en materiaalafnamestrategie. De postprocessor schrijft bewegingen in een vorm die bij de freesbesturing past. Op de werkplek volgen opspannen van het materiaal, gereedschapsinstelling, nulpunt en programmacontrole.
Een voorbeeldpaneel met gaten vraagt om een juiste tekenschaal, diktegegevens en een keuze hoe het onderdeel aan het einde van het uitsnijden vast blijft zitten. Dezelfde gatgeometrie kan worden geboord of gefreesd, afhankelijk van diameter, gereedschap en taak. Een simulatie helpt de baan controleren, maar herkent niet automatisch een spanschroef die anders staat dan in het model.
Ontvangt u een klantbestand, vraag dan naar materiaal, toleranties van belangrijke maten en af te werken oppervlakken. Een mooi 3D-model bevat nog niet alle productie-eisen.

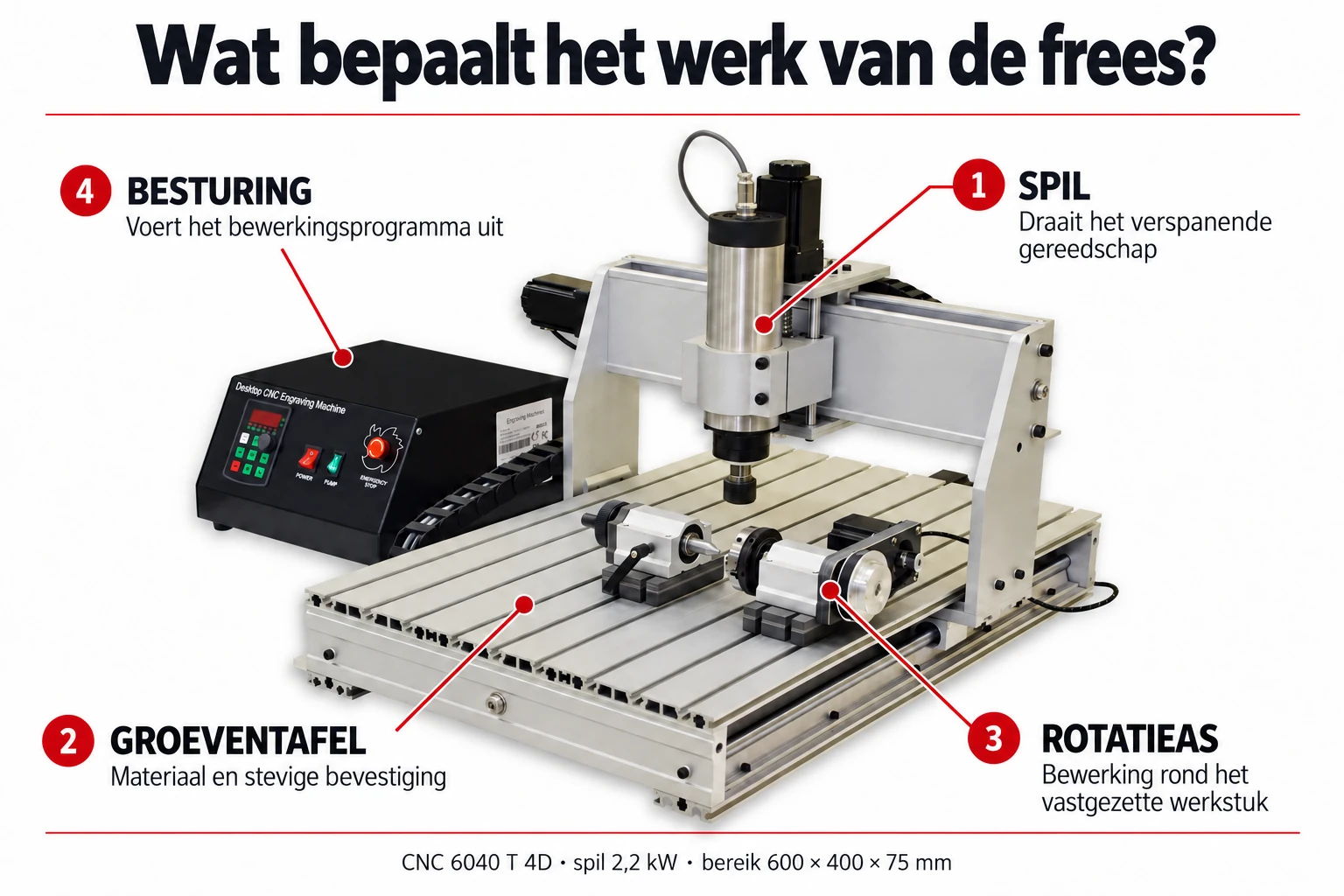

Draait het gereedschap. Alleen 2,2 kW bepaalt de tolerantie van het eindonderdeel niet.
Maakt het mogelijk materiaal en houders buiten de gereedschapsbaan te bevestigen.
Vergroot de mogelijkheden voor positionering en bewerking van het werkstuk.
Voert het programma uit; compatibiliteit met CAM en postprocessor moet worden bevestigd.
Hout en MDF: eerst voorbewerken, daarna het detail
Een reliëf laat goed zien waarom u onderscheid maakt tussen voorbewerken en afwerken. Eerst verwijdert u een groter volume en laat u nabewerkingstoeslag staan. Vervolgens vormt een voor het detail geschikt gereedschap het eindoppervlak. Een kogelfrees kan vloeiende krommingen volgen; een vlakke frees kan een vlakke kamerbodem achterlaten — de snijkantgeometrie hoort bij het procesontwerp.
Bekijk in de houtopname de vorm die onder de frees ontstaat en het afgewerkte reliëf. Houtnerf en vezelrichting beïnvloeden de rand; de freesgeometrie kan bij plaatuitsnijden het uitbreken van de boven- of onderlaag beperken. MDF heeft een andere structuur dan massief hout en vraagt om effectieve stofafvoer.
Een praktisch eerste project is een klein bord: een kamer of ondiep reliëf, letters en een contour. Zo controleert u bodem, verticale wand en een fijn deel van de afbeelding. Voegt u een gegraveerde textuur aan een uitgesneden onderdeel toe, plan dan hoe het uitgangsmateriaal tot het einde van alle bewerkingen vast blijft zitten.
Hout: een reliëf met verschillende dieptes
De frees neemt materiaal uit de plaat af en vormt een ruimtelijk reliëf.
Gerelateerd aanbod → · Video openenC4 PRO: decoratief reliëf
Een houten paneel bewerken en een close-up van het afgewerkte reliëf.
Gerelateerd aanbod → · Video openenAcryl en andere kunststoffen: de frees moet spanen vormen en afvoeren
Bij transparant acryl tellen randkwaliteit, het ontbreken van vastgesmolten resten en stabiele opspanning. Het gereedschap mag niet lang op dezelfde plek wrijven zonder goed te verspanen. Freesgeometrie, voeding, toerental en spaanafvoer werken samen; alleen het maximale spiltoerental bepaalt geen goede instelling.
In een plaat kunt u door te frezen een kamer, trede, afschuining of gat maken en niet alleen de buitencontour uitsnijden. Dat is nuttig voor panelen, behuizingen en displayonderdelen. Bekijk bij de transparante plaat zowel de gereedschapsbeweging als de rand of verdieping na de bewerking.
Het C4 PRO-aanbod noemt ook POM, PVC en PCB-bewerking. Dit zijn verschillende taken: bij kunststof stemt u het gereedschap af op het materiaalgedrag; bij printplaatlaminaat tellen controle van ondiepe bewerking en stofbeheersing. Dat PVC kan worden gefreesd, betekent niet dat het geschikt is voor de laser. Mechanisch verspanen en de warmtewerking van een laserstraal stellen andere eisen aan het materiaal.
Transparante plaat: gaten en contouren
De frees maakt gaten in een transparante plaat die op de tafel is opgespannen.
Gerelateerd aanbod → · Video openenAluminium en messing: onderdelen, kamers en stempels
Bij metaal tellen systeemstijfheid, gereedschapsgeometrie, korte uitsteeklengte en stevige opspanning extra zwaar. Aluminium kan aan een verkeerd werkende snijkant kleven; effectieve spaanafvoer en passende smering of koeling horen bij het voor die machine voorgeschreven proces. Een messing stempel is een andere taak dan een grote kamer in aluminium.
Het C4 PRO-materiaal toont voorbeelden die zijn aangeduid als messing, transparant acryl en hout. Let bij het messing onderdeel op de kleine verdiepingen en het afgewerkte patroon. De video van het metaalblok op de 6040 illustreert daarentegen materiaalafname binnen een contour. Vergelijk de opnameduur niet als prestatiemeting: het zijn verschillende taken.
Wilt u staal bewerken, geef dan legering, bewerking en afmetingen door voor een afzonderlijke selectie. De opgegeven geschiktheid voor bepaalde metalen en een video van een klein onderdeel vervangen geen bevestiging van de prestaties van de concrete configuratie voor uw opdracht. Bereid een representatief onderdeel met toleranties en gewenste oppervlakteconditie voor de vergelijking voor.
Messing: een kamer in het werkstuk frezen
De frees maakt een verdieping in een messing werkstuk dat in een bankschroef is opgespannen.
Gerelateerd aanbod → · Video openenMetaal: een kamer frezen
De draaiende frees neemt materiaal af van een zilverkleurige proef die in een bankschroef is opgespannen.
Gerelateerd aanbod → · Video openenAfgewerkte onderdelen: hout, messing en acryl
De fabrikant toont afgewerkte reliëfs en voorbeelden in hout, messing en acryl.
Gerelateerd aanbod → · Video openenOpspanning en nulpunt: twee keuzes die de uiteindelijke maat beïnvloeden
Op een sleuftafel kunt u opspanmiddelen verdelen, maar daarmee ligt de opspanning van ieder werkstuk nog niet vast. De klemming moet het onderdeel tegen de snijkrachten vasthouden en ruimte voor de frees laten. Neem in CAM spanplaten, schroeven, bankschroef en de vereiste veilige verplaatsingshoogte op.
Het werkstuknulpunt verbindt de programmapositie met het echte uitgangsmateriaal. Een gereedschapstaster of handmatige procedure helpt de juiste verhouding in de Z-as vastleggen; dat is iets anders dan het middelpunt van een rond werkstuk bepalen. De C4 PRO-centreerdemonstratie toont de positionering vóór het bewerken.
Overweeg bij het uitsnijden van een contour vasthoudbruggen of een andere toegestane oplossing die het onderdeel tot het einde vasthoudt. Na het loskomen mag het onderdeel niet onverwacht onder het draaiende gereedschap schuiven. Voor een kleine serie kan een eenvoudige eigen positioneermal de voorbereiding van volgende exemplaren verkorten.
C4 PRO: een rond werkstuk centreren
Demonstratie van vierpuntscentrering en het maken van een markering op een klein rond voorwerp.
Gerelateerd aanbod → · Video openenDrie assen, rotatie en 3D — begrijp de geometrie
De assen X en Y bepalen de positie in het tafelvlak, terwijl Z de verticale positie bepaalt. Drie assen volstaan voor veel kamers, contouren en 3D-reliëfs die vanaf de gereedschapszijde bereikbaar zijn. Ondersnijdingen of ondervlakken kunnen opnieuw opspannen of een andere kinematica vereisen.
De vierde as draait het werkstuk. Bij geïndexeerd positioneren stelt u de volgende zijde in en bewerkt die; bij gelijktijdige beweging kan rotatie tijdens het frezen met de lineaire assen samenwerken. Besturing, configuratie en het voorbereide CAM-programma moeten dit ondersteunen.
Bij 6040 T 4D zit de rotatiehulp in de getoonde set. Bij C4 PRO is de vierde as een optionele uitbreiding. Alleen de aanduiding ‘4D’ of een foto van een rotatiehulp vertelt niet welke programmeerstrategieën beschikbaar zijn — bevestig de besturingswijze voor het beoogde project.
Assen beschrijven beweging, niet de kwaliteit van het afgewerkte onderdeel
XYZ zijn drie lineaire richtingen. Een extra as draait het werkstuk; besturingswijze, postprocessor en CAM bepalen of deze geïndexeerd of gelijktijdig met de andere assen werkt.
Optionele vierde as: rondom het werkstuk werken
De draaias werkt bij een ruimtelijk beeldhouwwerk samen met de gereedschapsbeweging.
Gerelateerd aanbod → · Video openenToerental, voeding en snijkanten: waarom één draaiknop niet volstaat
Bij verspanen moet het gereedschap materiaal als een geschikte spaan afnemen. De voeding per tand hangt samen met tafelvoeding, toerental en het aantal freessnijkanten. In een vereenvoudigd freesvoorbeeld luidt de relatie fz = vf / (n × z). Twee frezen met dezelfde diameter maar een ander aantal snijkanten werken niet noodzakelijk goed bij dezelfde combinatie van toerental en voeding.
Alleen een rekenvoorbeeld: 720 mm/min, 12 000 omw./min en twee snijkanten geven 0,03 mm per snijkant. Dit is geen insteladvies voor een bepaald materiaal. Neem het juiste bereik uit de gereedschapsgegevens en pas het aan bewerking, stijfheid en machinemogelijkheden aan. Naast deze waarden tellen ook snijbreedte en snijdiepte mee.
Bij een reliëf beïnvloedt de baanafstand de zichtbare gereedschapssporen. Bij een kamer telt de freesdiameter: rond gereedschap laat een radius in de binnenhoek achter. Moet een rechthoekig onderdeel in de kamer passen, neem die radius of een passende hoekvrijloop dan al in het ontwerp op.
C4 PRO en 6040 T: vergelijk de werkwijze, niet alleen het vermogen
| Eigenschap | Atomstack C4 PRO | CNC 6040 T 4D |
|---|---|---|
| Spilconfiguratie | 200 W; set van 500 W optioneel | 2,2 kW; ER20 |
| Werkgebied en bereik | Aanbevolen 400 × 400 mm; opgegeven XY-bereik 420 × 420 mm; Z 90 mm | XYZ-werkgebied 600 × 400 × 75 mm |
| Opdrachtbediening | Computersoftware / offlinecontroller; onder meer Candle, UGS, ioSender | USB; compatibel met Mach3 |
| Instelling | Z-taster in de set; centreerfuncties | Gereedschap en nulpunt instellen volgens de configuratieprocedure |
| Draaias | Optionele hulp | Hulp inbegrepen in de getoonde set |
| Wat u in het ontwerp controleert | Kleine onderdelen, reliëfs, gereedschap en benodigde uitbreidingen | Formaat, opspanning, vrije hoogte, bewerkingsstrategie en werkplekinrichting |
Herhaalnauwkeurigheid beschrijft het terugkeren van het systeem naar een vastgelegde positie. Positioneernauwkeurigheid beschrijft een andere eigenschap. De tolerantie van het afgewerkte onderdeel hangt daarnaast af van gereedschap, rondloop, vervorming, opspanning, temperatuur en programma. De door de fabrikant opgegeven herhaalnauwkeurigheid van 0,01 mm voor C4 PRO belooft niet dat elk eindonderdeel hooguit 0,01 mm afwijkt.
Neem voor de vergelijking drie projecten mee: het meest voorkomende, het grootste en het veeleisendste. Tel benodigde frezen, houders, CAM-voorbereiding en stof- of spaanafvoer bij de werkplekkosten op. Deze uitrusting gebruikt u bij elke opdracht.
Het eerste onderdeel: controle vóór het starten
Controleer bewegingen volgens de machineprocedure, met de vereiste afschermingen en beveiligingen. Verwijder geen spanen met de hand terwijl het gereedschap draait. Noteer materiaal, frees, parameters en opspanning van geslaagd werk — zo heeft het volgende project een concreet referentiepunt.
Voor gebruik in de werkplaats
Het eerste onderdeel controleren
Verduidelijk dit vóór uw keuze
Vragen en antwoorden
Kan een drieassige freesmachine een 3D-reliëf maken?
Ja, als de geometrie vanaf de bewerkte zijde voor het gereedschap toegankelijk is. De assen XYZ kunnen een ruimtelijk oppervlak volgen. Ondersnijdingen en bewerking van onderaf stellen andere eisen.
Waarvoor dienen vasthoudbruggen in het ontwerp?
Ze kunnen het uitgesneden onderdeel tot het einde van de geplande bewerkingen in het uitgangsmateriaal houden. Plaatsing en latere verwijdering worden afgestemd op werkstuk en opspanning.
Krijg ik bij C4 PRO direct 500 W en een vierde as?
In het genoemde aanbod heeft de basisspil 200 W; de set van 500 W en de rotatiehulp zijn opties. Controleer vóór aankoop de actuele inhoud van de gekozen set.
Waarom is een gefreesde binnenhoek niet perfect scherp?
Rond gereedschap laat een radius achter die bij de baangeometrie hoort. Voor de passing van een rechthoekig onderdeel kunt u die radius of een geschikte hoekvrijloop in het ontwerp opnemen.
Is een laag toerental altijd veiliger voor kunststof?
De hele combinatie van gereedschap, toerental, voeding en spaanafvoer telt. Te langzaam verspanen of wrijven kan ook problemen veroorzaken. Gereedschapsgegevens en werkplekmogelijkheden vormen het uitgangspunt.
Betekent 0,01 mm herhaalnauwkeurigheid een eindonderdeel met 0,01 mm tolerantie?
Nee. Dit is een bewegingsparameter; het onderdeelresultaat hangt ook af van gereedschap, rondloop, snijkrachten, opspanning en programma. Controleer de tolerantie door het betreffende onderdeel te meten.
