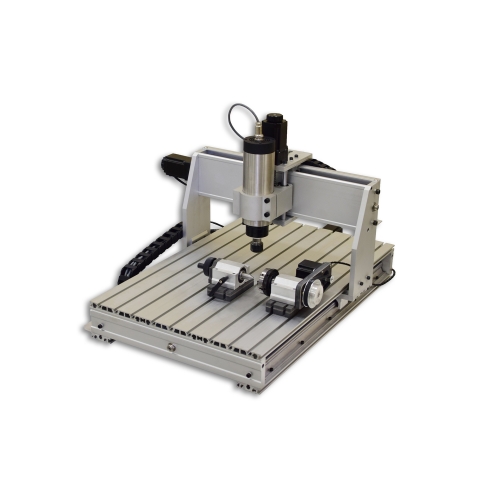

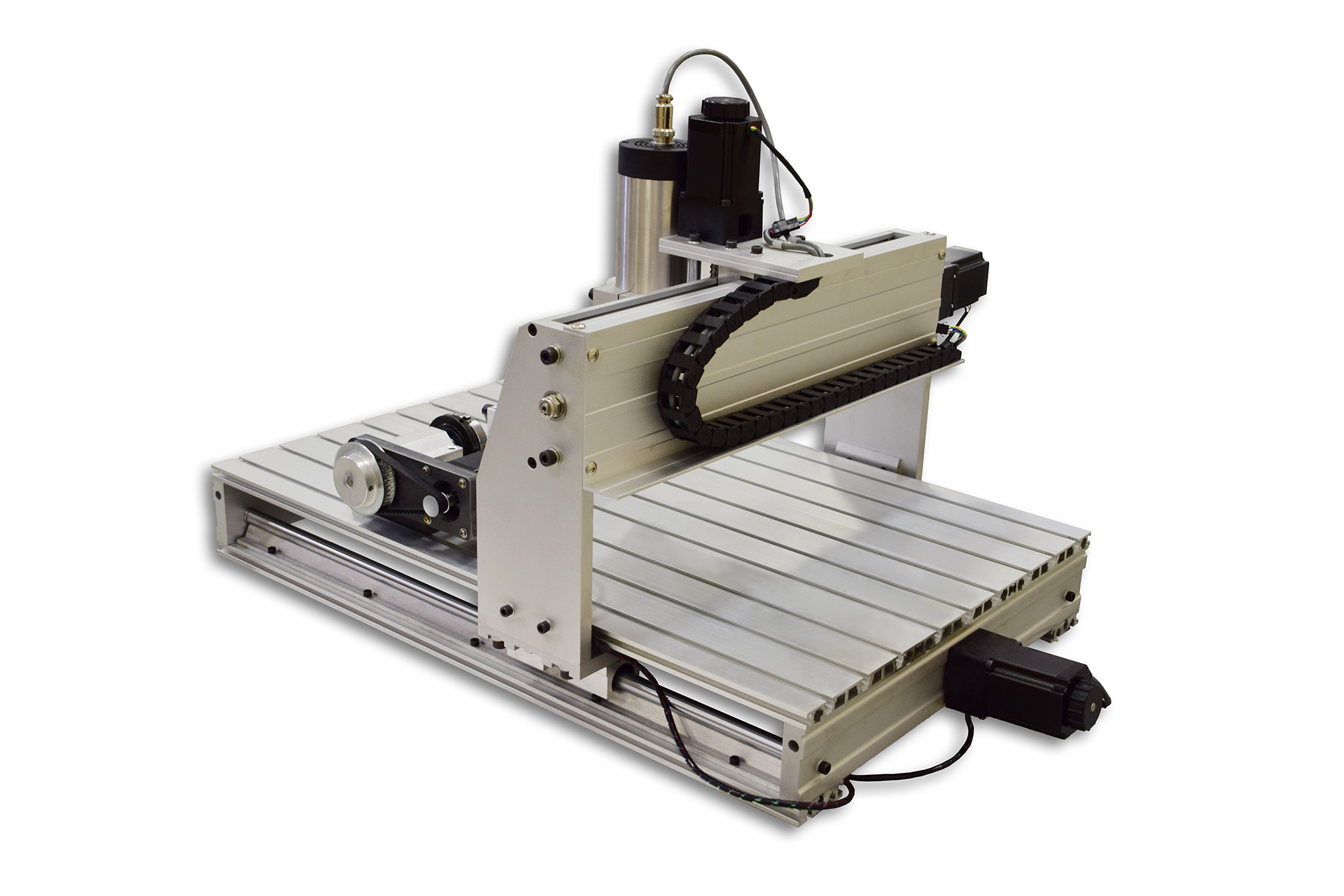

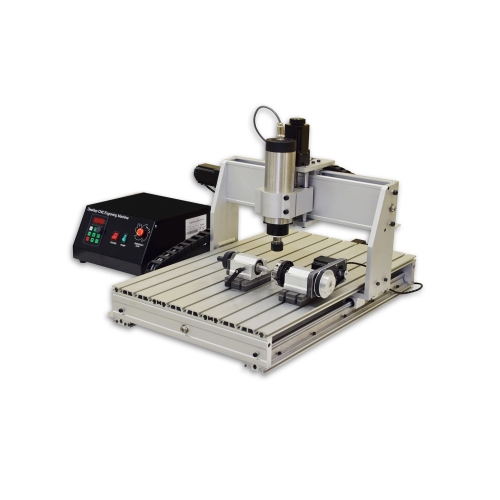

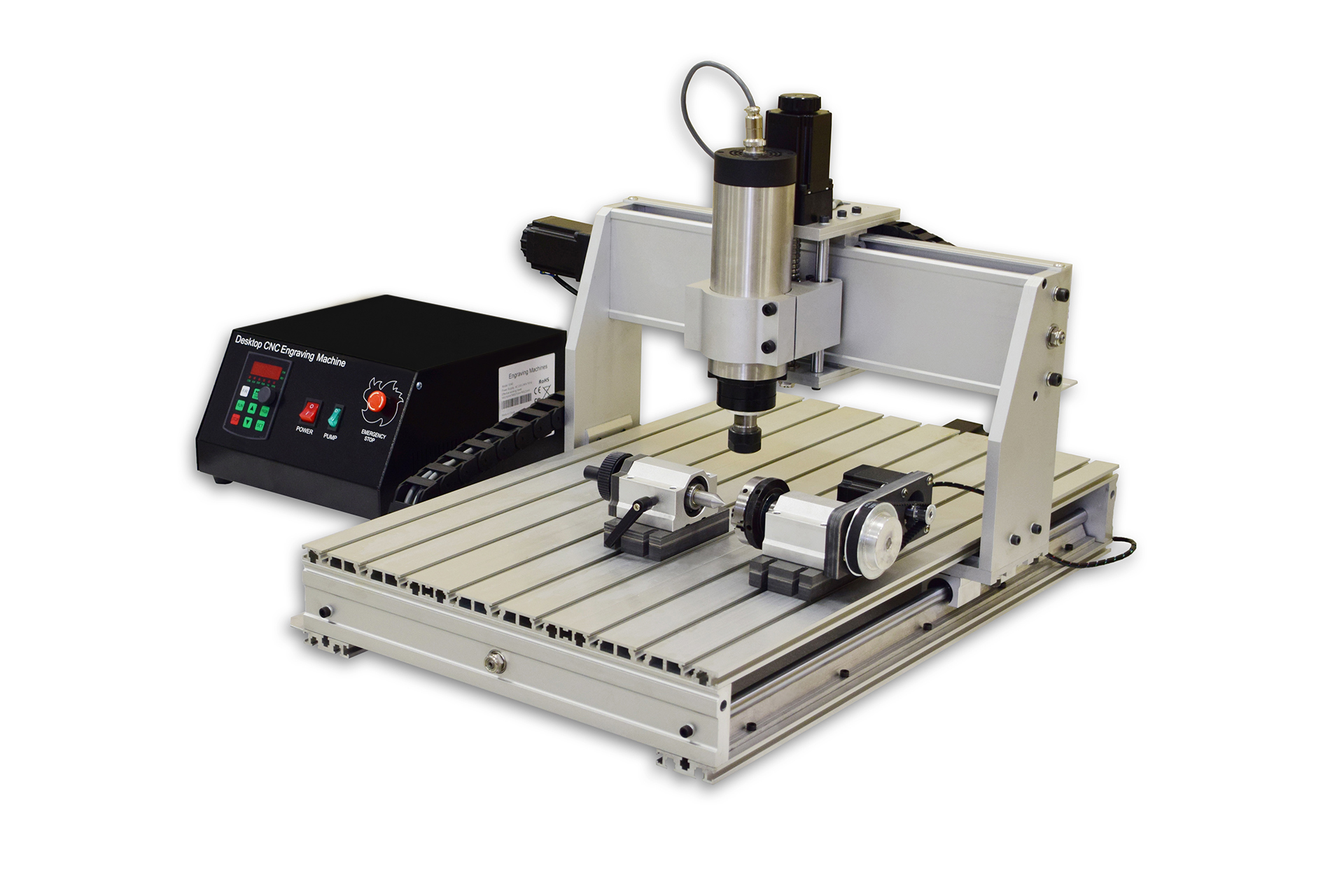

CNC Freesmachine 6040 T 4D 2,2 kW
VOORRAAD: Beschikbaar
Verzendtijd: 48 uur
Bezorging: Van 0.00 €
Catalogusnummer: 10104
Fabrikantcode: F-6040-T4D
Magazijn voorraad:
EAN Code: 5907052590693
Product voorraad: Nieuw
- Product omschrijving
- Product reviews (0)
CNC-frees 6040 T 4D met een 2,2 kW-spindel en een werkvlak van 600 × 400 × 75 mm
Met geschikt gereedschap, een stevige opspanning en het passende programma freest en graveert u onderdelen en bereidt u ze voor.
Van uw ontwerp naar een afgewerkt onderdeel
Uw eigen patronen graveren, contouren uitfrezen en zakken maken: het CNC-station laat u vrij om sierstukken, prototypes en technische onderdelen te vervaardigen uit materialen die voor deze machine geschikt zijn.

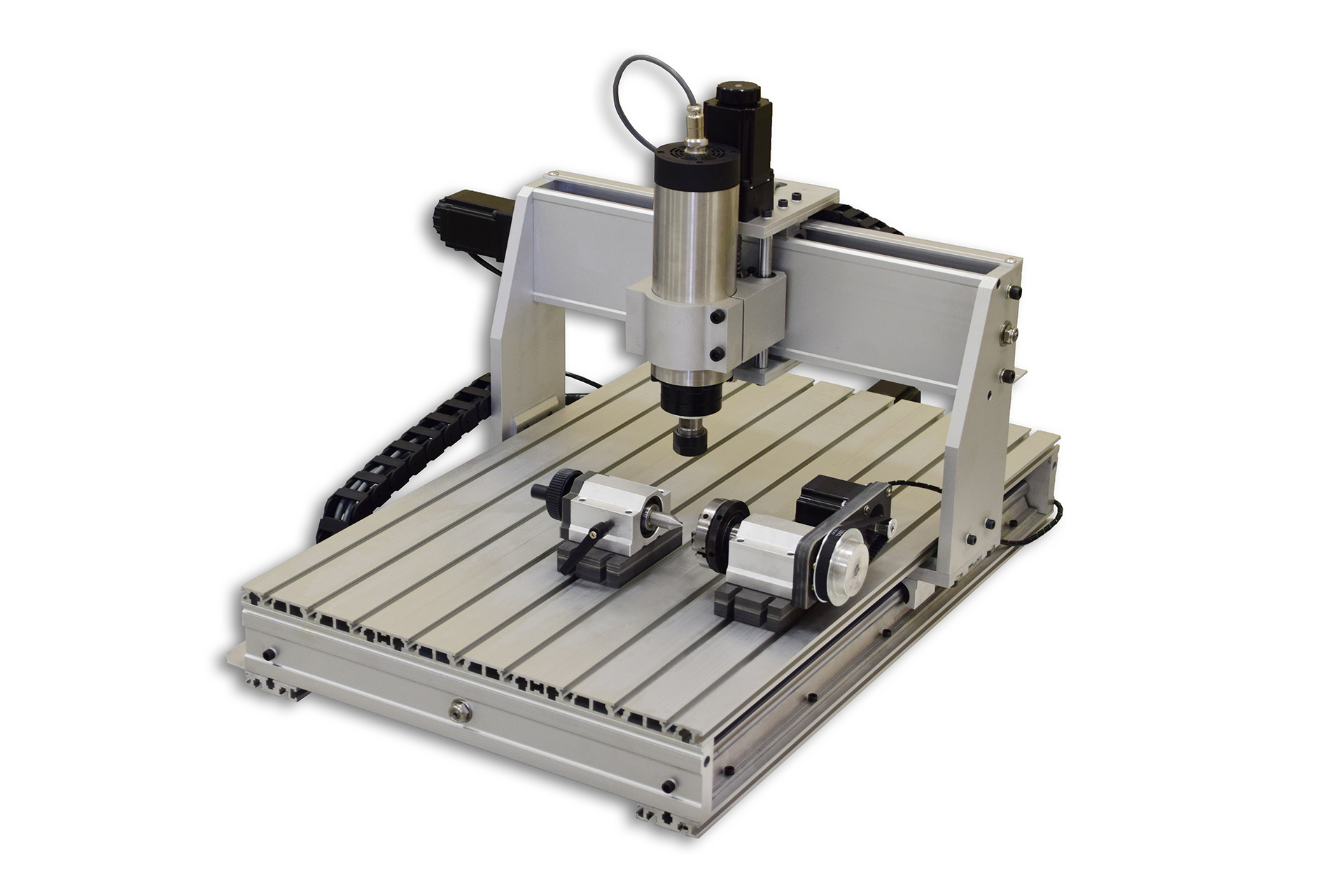

De CNC 6040 T 4D is een freesmachine met een spindel van 2,2 kW en een werkbereik van 600 × 400 × 75 mm. De frees volgt vooraf bepaalde banen en maakt zo contouren, boorgaten, uitsparingen, graveringen en reliëfs. De constructie bestaat uit een aluminium frame, lineaire geleidingen en kogelomloopspindels van het type 1605 C7. De ER20-spil draait met 300 tot 24 000 toeren en de controller wordt via USB op de computer aangesloten.
Eigen projecten realiseert u zelf, en dezelfde gereedschapsbanen kunt u voor latere opdrachten opnieuw gebruiken. Met een eigen freesmachine voegt u aan uw werkplaats mechanisch frezen en maatwerk toe.
CNC-frezen en het klaarmaken van onderdelen
De belangrijkste voordelen
Uw eigen ontwerp frezen en graveren
Het vermogen van de spil bedraagt 2,2 kW, het toerental kunt u variëren van 300 tot 24 000 rpm. U kunt er reclame-elementen en decoraties mee maken, maar ook prototypes en onderdelen op maat.
Het gereedschap over de contour sturen
Voor het frame is aluminium 6063 en 6061 gebruikt. Met een eigen CNC-station kunt u onderdelen in meerdere uitvoeringen maken en eerder ingestelde banen telkens opnieuw laten afwerken.
Ontwerp onder controle
De controller is via USB met de computer verbonden en wordt bestuurd met Mach3. Zo tekent u zelf in CAD/CAM en kunt u dezelfde vormen bij latere opdrachten opnieuw frezen.
Ruimte voor details en ontwerpen
Het werkveld meet 600 × 400 × 75 mm. Praktisch voor prototypes, decoraties, uithangborden en kleine reeksen die u in uw eigen atelier produceert.
Bediening binnen handbereik
In de controller komen de aansluitingen voor de aandrijving en de spindel samen; er zit ook een noodstopknop op. Wie aan de machine staat, heeft snel toegang tot het beheer van taken en volgende projecten.
Wat roterend bewerken mogelijk maakt
Met Rotatie plant u de bewerking van een cilindrisch werkstuk, mits u het juiste programma en de juiste opspanning gebruikt. Voor wie zijn assortiment wil uitbreiden met sierelementen, graveerwerk en bewerking rondom het werkstuk is dat een interessante richting.
Gereedschap aansturen en materiaal bewerken
Freesreliëf in hout
Bewerken van een metaalmonster
Contouren van kleine details
Ideeën voor toepassingen
Decoraties en graveren
Opschriften, siermotieven, reliëfwerk en eigen projecten.
prototypen
Proefmodellen en onderdelen om te toetsen of de geometrie van een eigen ontwerp klopt.
Details en korte series
Contouren, uitsparingen en onderdelen die uit vooraf klaargezette G-code ontstaan.

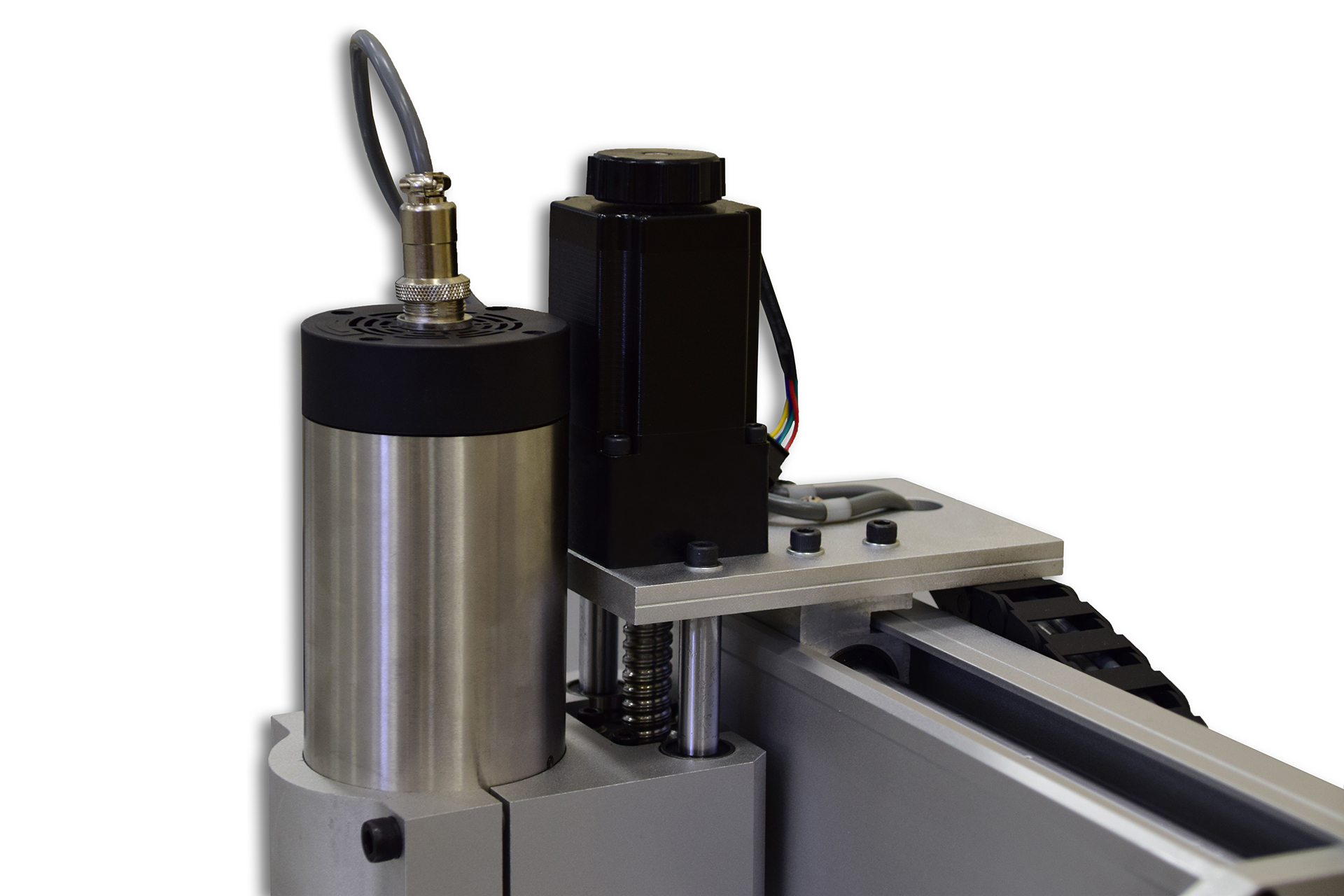

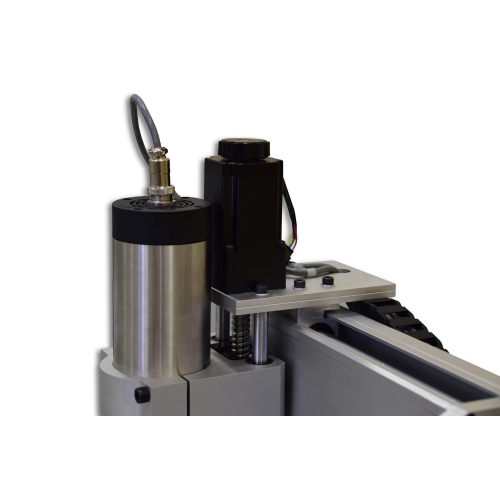

Spindel en gereedschap
2,2 kW, ER20, koeling: lucht
Het spindelvermogen is 2,2 kW en het toerental loopt van 300 tot 24 000 rpm. In axiale richting is de opgegeven afwijking kleiner dan 0,01 mm, in radiale richting kleiner dan 0,03 mm. Door het toerental van de spindel te regelen stuurt u het gedrag van het gereedschap. De machine voert de frees langs ingestelde banen en maakt zo contouren, uitsparingen en gravures.
Het bereik loopt van reclame-onderdelen en decoratieve stukken tot prototypes en maatwerk.
Mechanica
Kogel 1605 C7 en lineaire geleiding

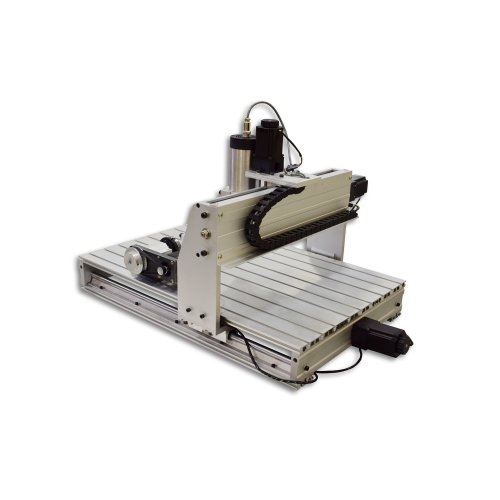

Het frame bestaat uit aluminium 6063 en 6061. Voor de geleiding zijn verchroomde assen en lineaire lagers gebruikt; de assen X, Y en Z hebben een diameter van 16/20/13 mm. Frame, aandrijfschroeven en geleiders verplaatsen samen de assen. Deze opbouw vormt de basis voor milling by design.
Met een eigen CNC-station maakt u onderdelen in volgende varianten en laat u vooraf ingestelde paden opnieuw afwerken.
Bestuurder en verbinding
Mach3: code en parameters klaarzetten
De controller maakt via USB verbinding met de computer en wordt met Mach3 aangestuurd. De besturing zet de klaargemaakte G-code om in machinebewegingen. Doordat computer en controller met elkaar praten, voert u de opdracht uit met de passende software.
Eigen CAD/CAM-ontwerpen maken is mogelijk, en dezelfde geometrieën kunt u bij latere bestellingen opnieuw gebruiken.
Ruimte voor details en ontwerpen
Ruimte voor details en ontwerpen
Het werkveld meet 600 × 400 × 75 mm. De tafel laat doorvoer toe: een langer werkstuk legt u erop en schuift u stap voor stap op. Er is plaats om contouren, zakken en gegraveerde onderdelen te maken. De beschikbare afmetingen kunt u benutten voor één enkel stuk of voor een opstelling van meerdere onderdelen.
Geschikt voor prototypes, decoratie, uithangborden en kleine oplages die u zelf in de werkplaats produceert.
Bediening binnen handbereik
Bediening binnen handbereik

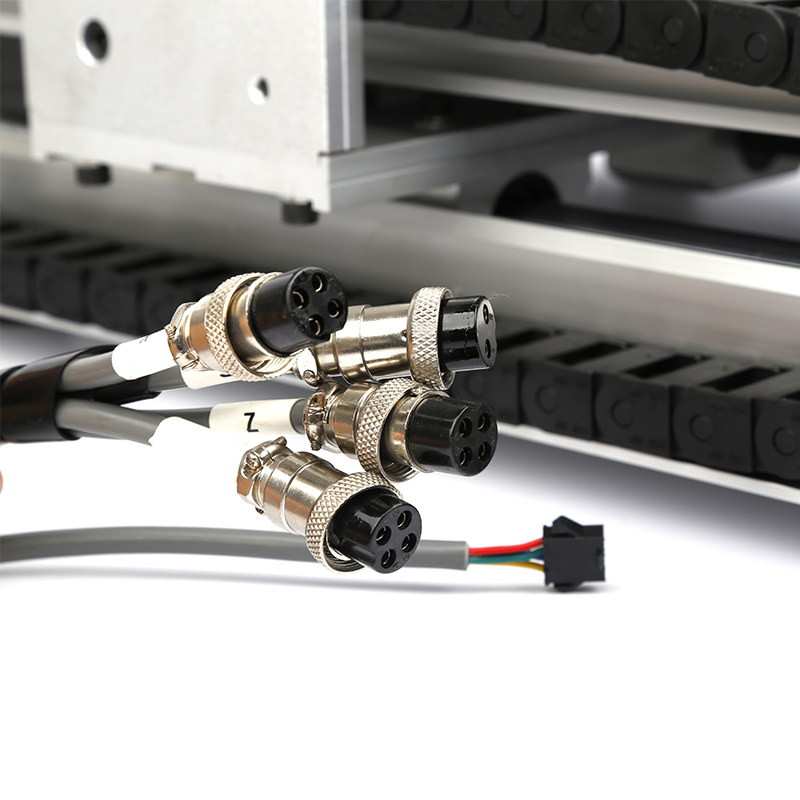

De controller bundelt de aansluitingen voor de motoren en de spindel en heeft een noodstopknop. Alle aansluitingen en functies van de machine die voor de taak nodig zijn, komen erin samen. Ook de noodstop hoort bij de uitrusting.
De bediening op de werkplek maakt het beheer van taken en vervolgprojecten eenvoudig toegankelijk.

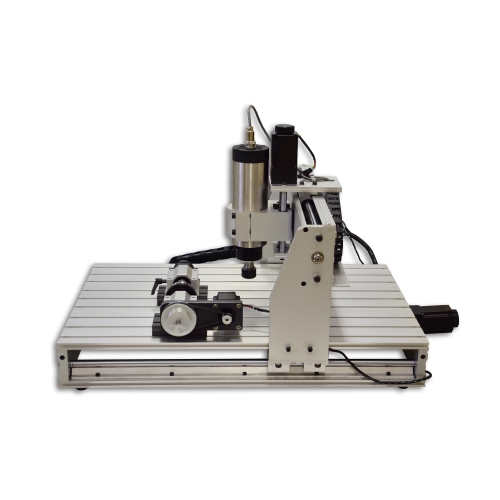

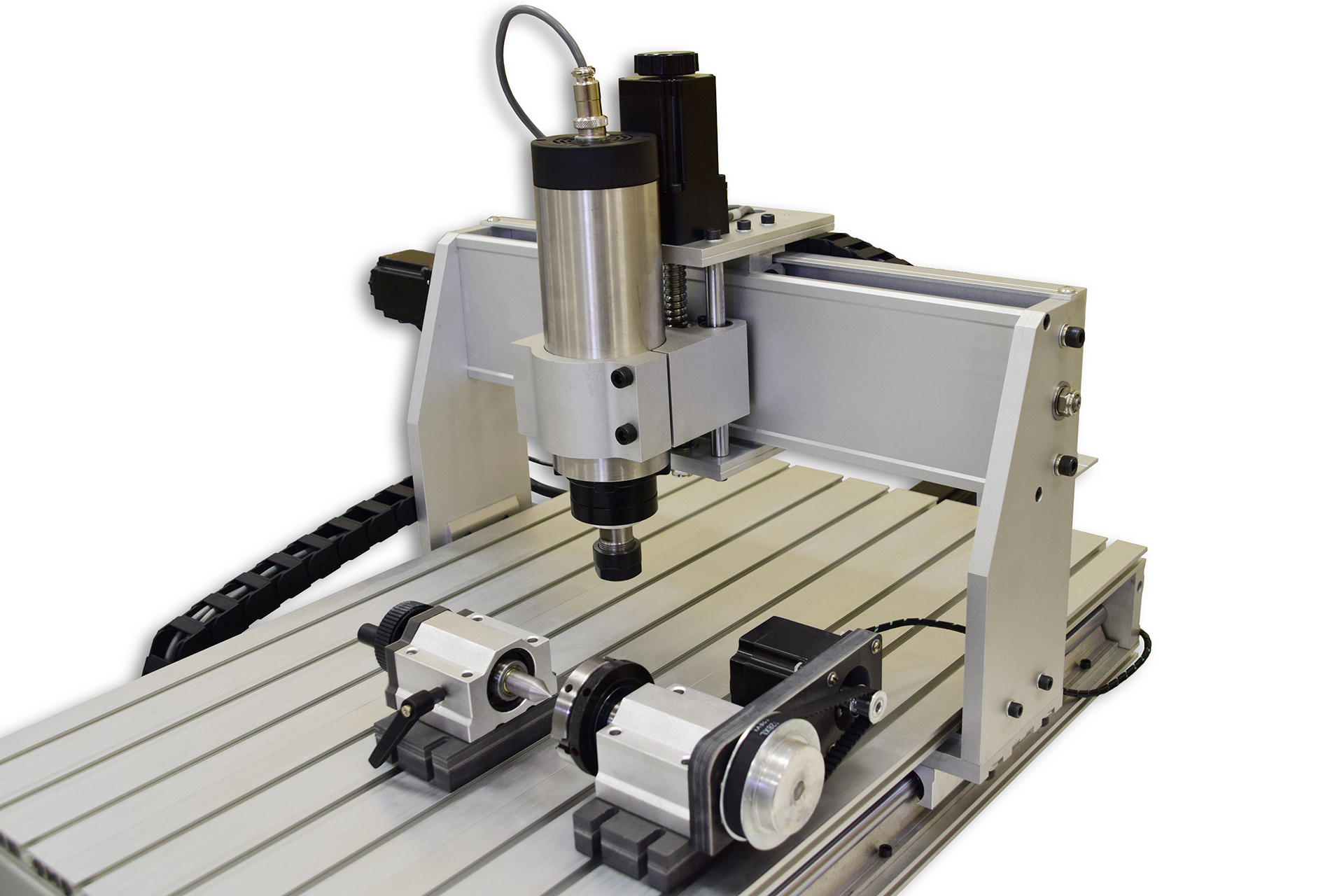

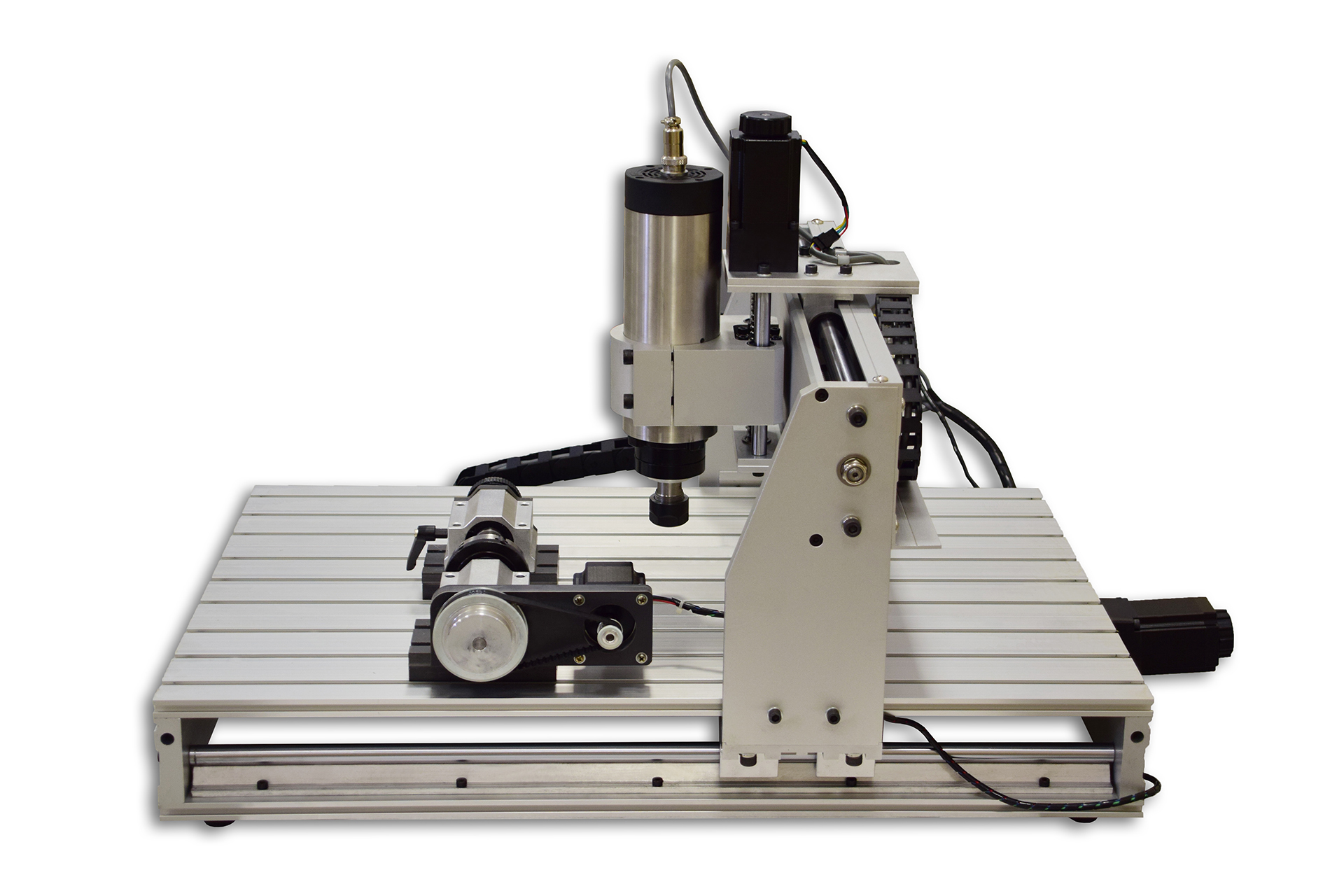

Vierde as
Roterend opzetstuk inbegrepen

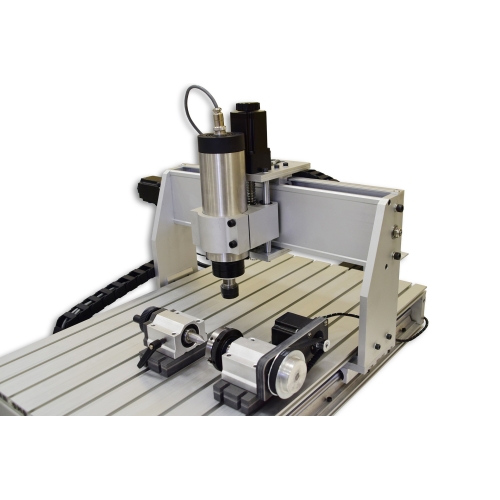

Via Rotatie plant u het bewerken van een cilindrisch voorwerp, met het geschikte programma en de juiste opspanning. De vierde as vergroot de mogelijkheden bij cilindrische onderdelen. Door het werkstuk te laten draaien zijn projecten haalbaar die zich niet tot één vlak oppervlak beperken.
Wie zijn aanbod wil verbreden met sierelementen, graveerwerk en bewerking rondom het voorwerp, vindt hier een interessante mogelijkheid.
Materialen voor uw projecten
Hout en planken
- Hout, MDF en geschikte composietplaten: voor contouren, zakken, reliëfs en graveerwerk.
Kunststoffen
- Plexi/acrylaat en PVC - frezen.
Bepaalde metalen en overige materialen
- Aluminium - verwerking.
- Gips.
Software en besturing
G-code en een correcte instelling van de besturing
Via de besturing wordt het klaargemaakte project gekoppeld aan de machinebediening en de taakinstellingen.
Met uw eigen bestanden voert u persoonlijke projecten uit, bereidt u nieuwe uitvoeringen van onderdelen voor en grijpt u bij latere bestellingen terug op de gekozen geometrie.
Wat win je in het dagelijkse werk?
Uw ontwerp als afgewerkt onderdeel
- Decoratie en gravure — Opschriften, siermotieven, reliëfwerk en eigen projecten.
- Prototypen - Proefmodellen en onderdelen om de vormgeving van een eigen ontwerp te testen.
- Onderdelen en kleine series — Contouren, zakken en delen die uit vooraf klaargezette G-code worden gefreesd.
- Eigen projecten — Ruimte om opdrachten te realiseren naar uw eigen tekening of geometrie.
- Latere bestellingen — Uw assortiment kunt u aanvullen met nieuwe producten en kleine series.
Afgewerkte stukken na het freeswerk
Nog meer mogelijkheden
Gaten in een vlakke plaat
Een holte uitfrezen in een blok metaal
Onderdelen die aan meerdere kanten zijn bewerkt
Technische gegevens
| Parameter | Waarde |
|---|---|
| Model | CNC 6040 T 4D |
| XYZ-veld | 600 × 400 × 75 mm |
| Machineafmetingen | 870 × 670 × 520 mm |
| Kader | Aluminium 6063 en 6061 |
| Schroeven | Kogel 1605 C7 |
| Leidend | 61 HRC, verchroomde as met lineaire lagers |
| Geleidingsdiameters X/Y/Z | 16 / 20 / 13 mm |
| Stappenmotoren | Tweefasig, 2,8 A, 1,8 Nm |
| Spindel kracht | 2,2 kW |
| Handvat/mouw | ER20 |
| Spindelkoeling | Lucht |
| Spindel-omwentelingen | 300–24 000 tpm |
| Nauwkeurigheid van de spindel | Radiaal <0,03 mm; axiaal <0,01 mm |
| Positioneringsnauwkeurigheid | 0,05 mm |
| Snijvoer | 300–2500 mm/min |
| Formaten | G-code, .nc, .ncc, .tab |
| Interface | USB |
| Voeding | 230 V |
| Gewicht van het apparaat | 55 kg |
| Noodstop | Ja |
| Maximale verplaatsing bij positioneren | 4000 mm/min |
| Afmetingen tafel | 750 × 480 mm |
| De maximale hoogte van het item | 75 mm |
| Vierde as | Compleet |
Machine en toebehoren van deze uitvoering
- Freesmachine CNC 6040 T 4D met controller en spindel van 2,2 kW
- Vierde roterende as
- Voedingskabel en USB
- Set montagesleutels
- Klemklemmen
- Klemhuls voor frezen
- Frezen
- Hulpmiddelen om frezen te plaatsen en te verwijderen
Vragen vóór aankoop
Hoe groot is het werkveld van deze freesmachine?
600 × 400 × 75 mm.
Welke spindel werd gebruikt?
2,2 kW.
Hoe communiceert de controller?
USB.
Wat maakt de vierde as mogelijk?
Compleet.
Wat krijg ik bij de machine?
Freesmachine CNC 6040 T 4D met controller en spindel van 2,2 kW; vierde draaias; voedings- en USB-kabel; set montagesleutels; spanklemmen; spantang voor frezen; snijgereedschap; hulpmiddelen om frezen te plaatsen en te verwijderen.
