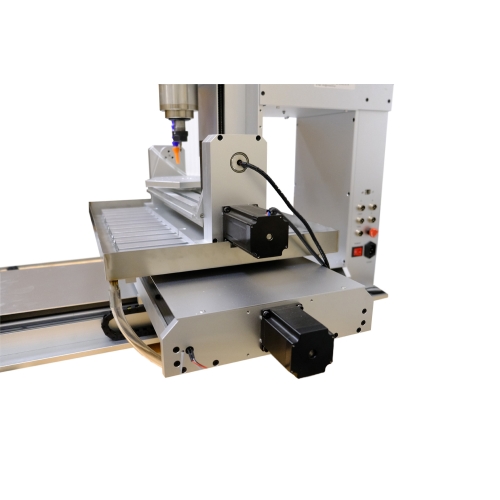

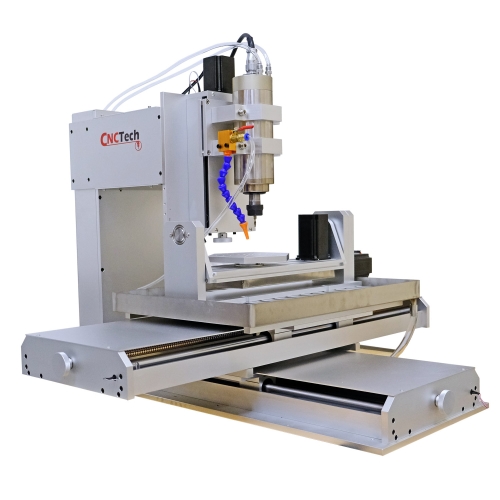

CNCTech 6040 5D CNC-freesmachine, 2,2 kW – 5 assen, USB + accessoires
VOORRAAD: Beschikbaar
Verzendtijd: 24 uur
Bezorging: Van 0.00 €
Catalogusnummer: F-6040-5D
Fabrikantcode: F-6040-5D
Magazijn voorraad:
EAN Code: 5907052596060
Product voorraad: Nieuw
- Product omschrijving
- Product reviews (0)

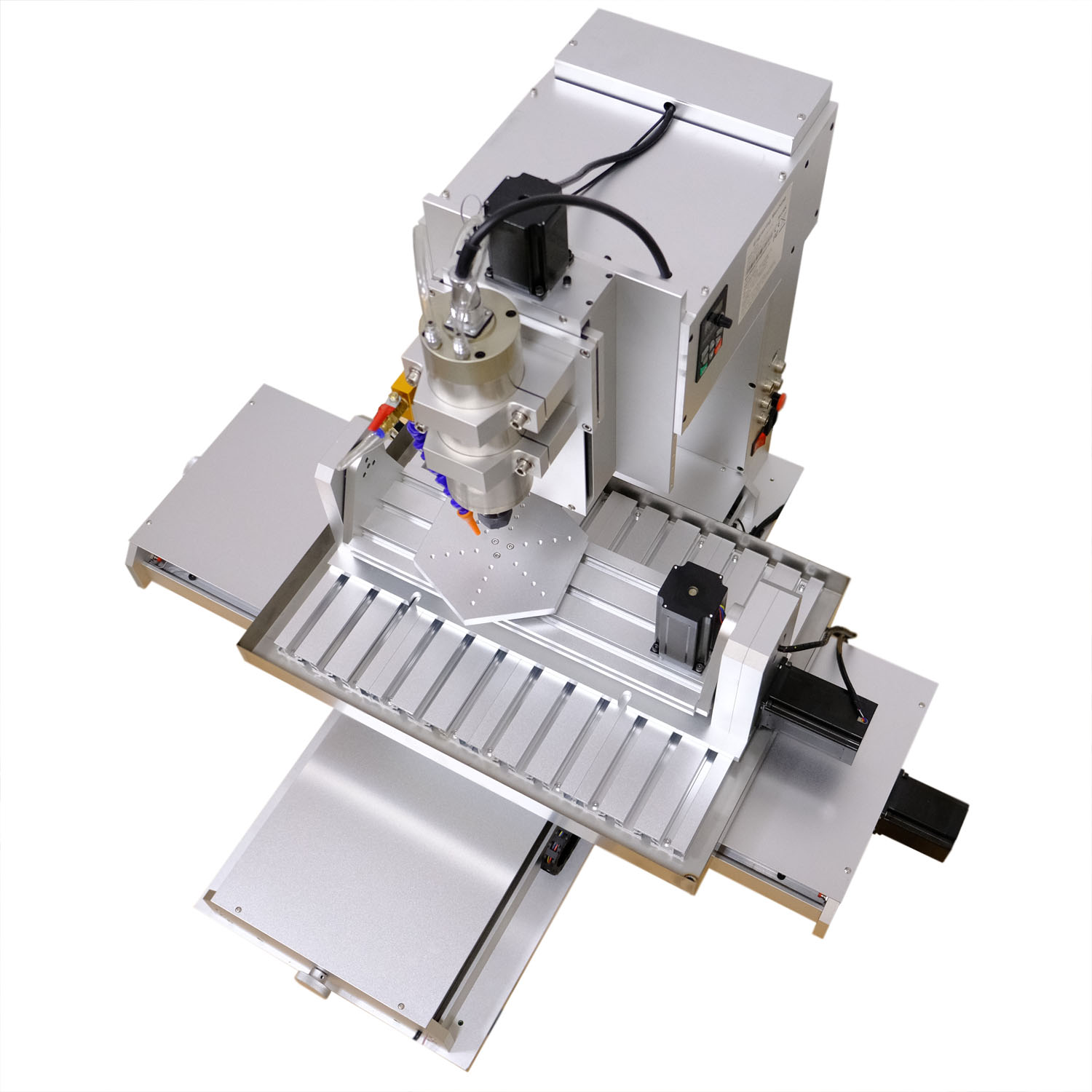

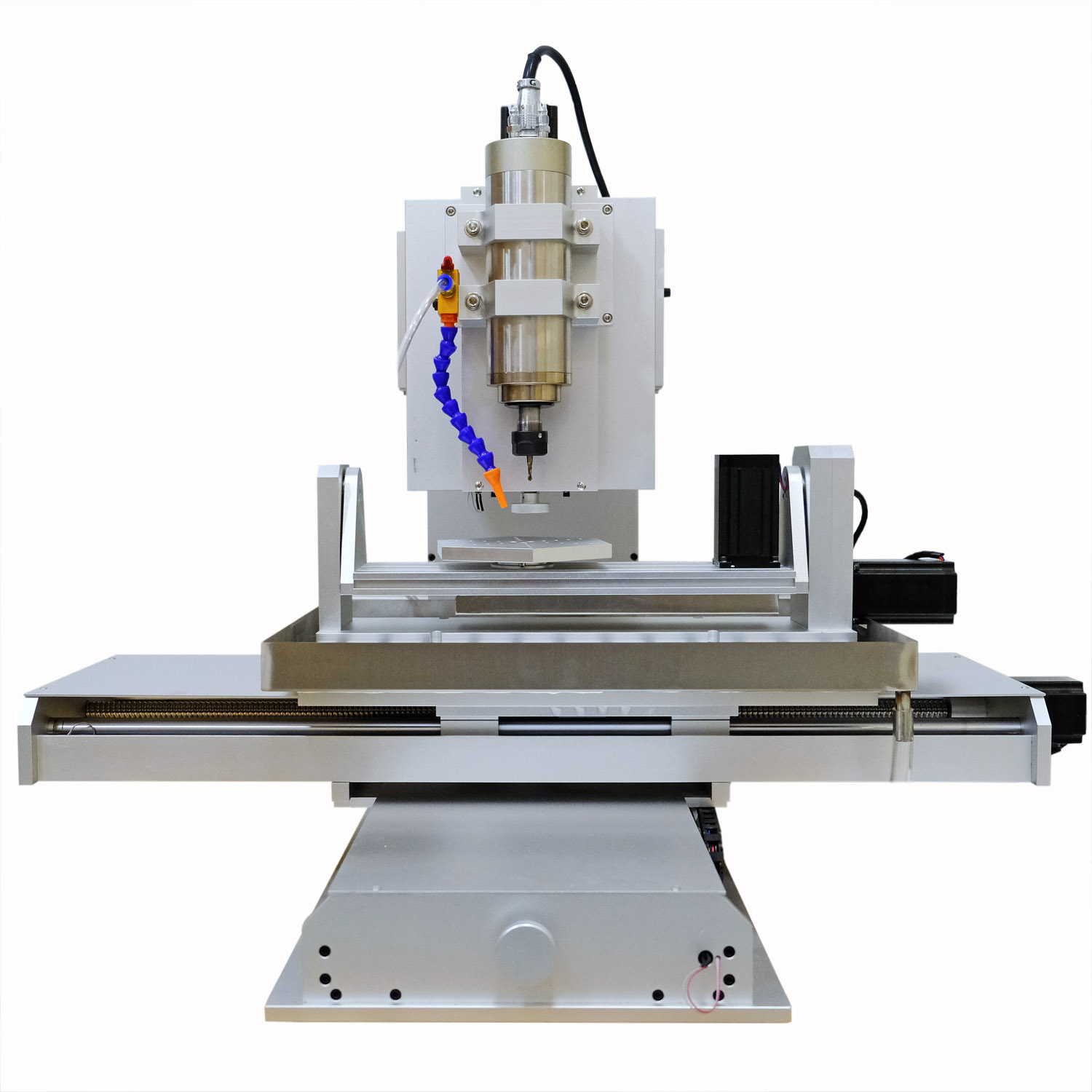

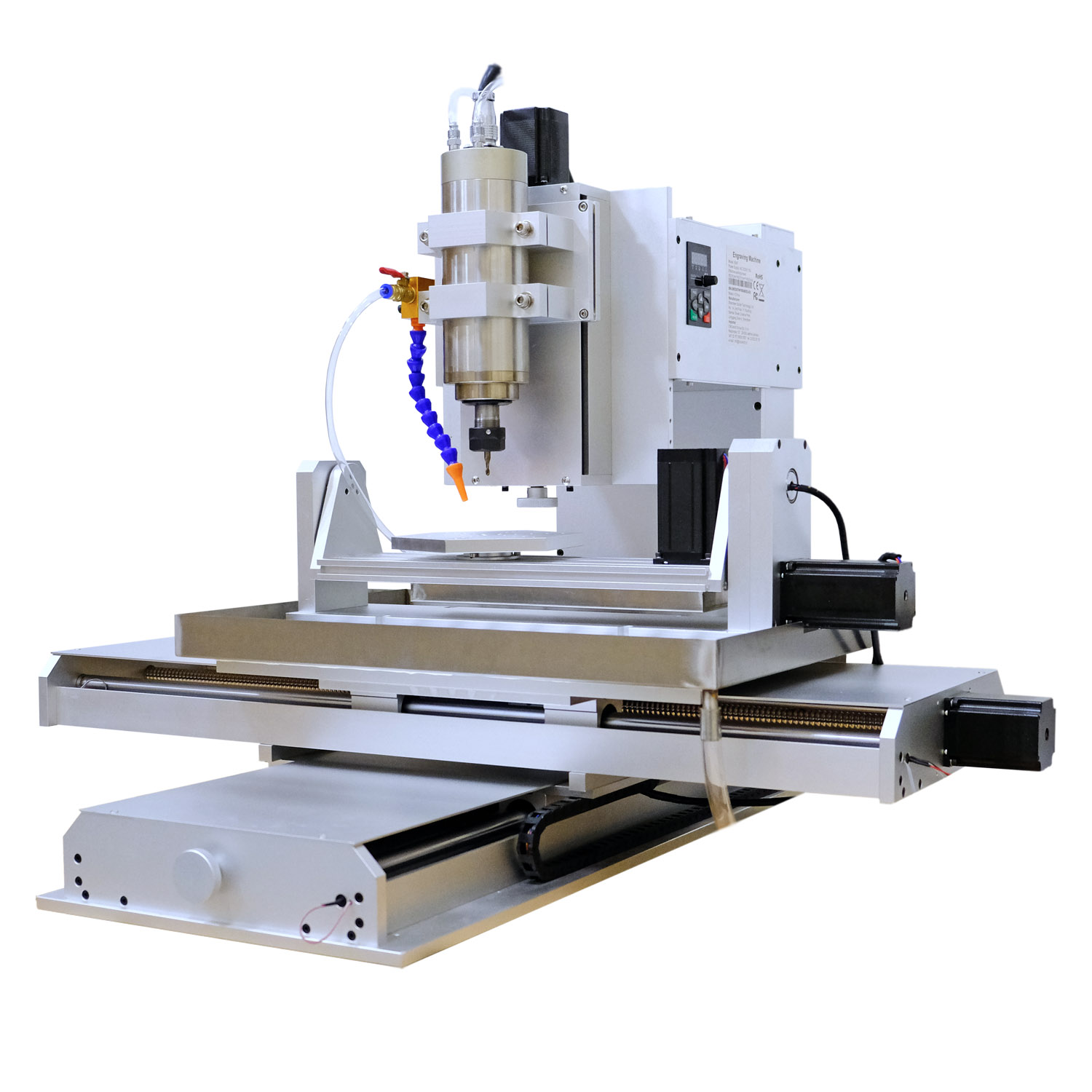

Freesmachine CNC CNCTech 6040 5D - 2,2 kW

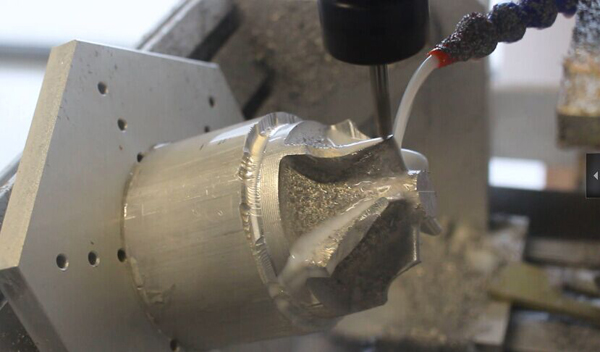

Benader details vanuit een nieuwe hoek.
Van plat ontwerp tot ruimtelijk detail
Modellen, prototypes en componenten met verschillende bewerkte oppervlakken - 6040 5D combineert de beweging in de assen X, Y en Z met de kantelbare draaitafel A/B. U kunt de positie van het materiaal ten opzichte van het gereedschap wijzigen en complexere bewerkingen plannen.
Het verticale ontwerp, de watergekoelde spindel en kogelomloopspindels creëren een compact station voor frezen, graveren en boren.
Zie 6040 5D op het werk
Even aan de snijder: aluminium, tafeluurwerk A/B en driedimensionaal model.
Demonstratievideo van de freesmachine 6040 5D. De zichtbare gereedschappen en bevestigingen zijn geselecteerd op basis van de gepresenteerde details.
Vijf assen. Meer mogelijkheden.
Meer pagina's in één houder
De roterende assen A en B veranderen de positie van het detail ten opzichte van de frees. Dit maakt het gemakkelijker om oppervlakken te bereiken die opnieuw moeten worden bevestigd op een vlakke tafel.
Spindel 2,2 kW
Met waterkoeling en ER20-montage kunt u een gereedschap selecteren voor frezen, graveren en boren.
Ruimte voor prototypes
Het compacte zuilvormige ontwerp zal goed werken in de modelleerstudio, werkplaats en bij het leren verwerken van CNC.
Verander het detail, reik verder

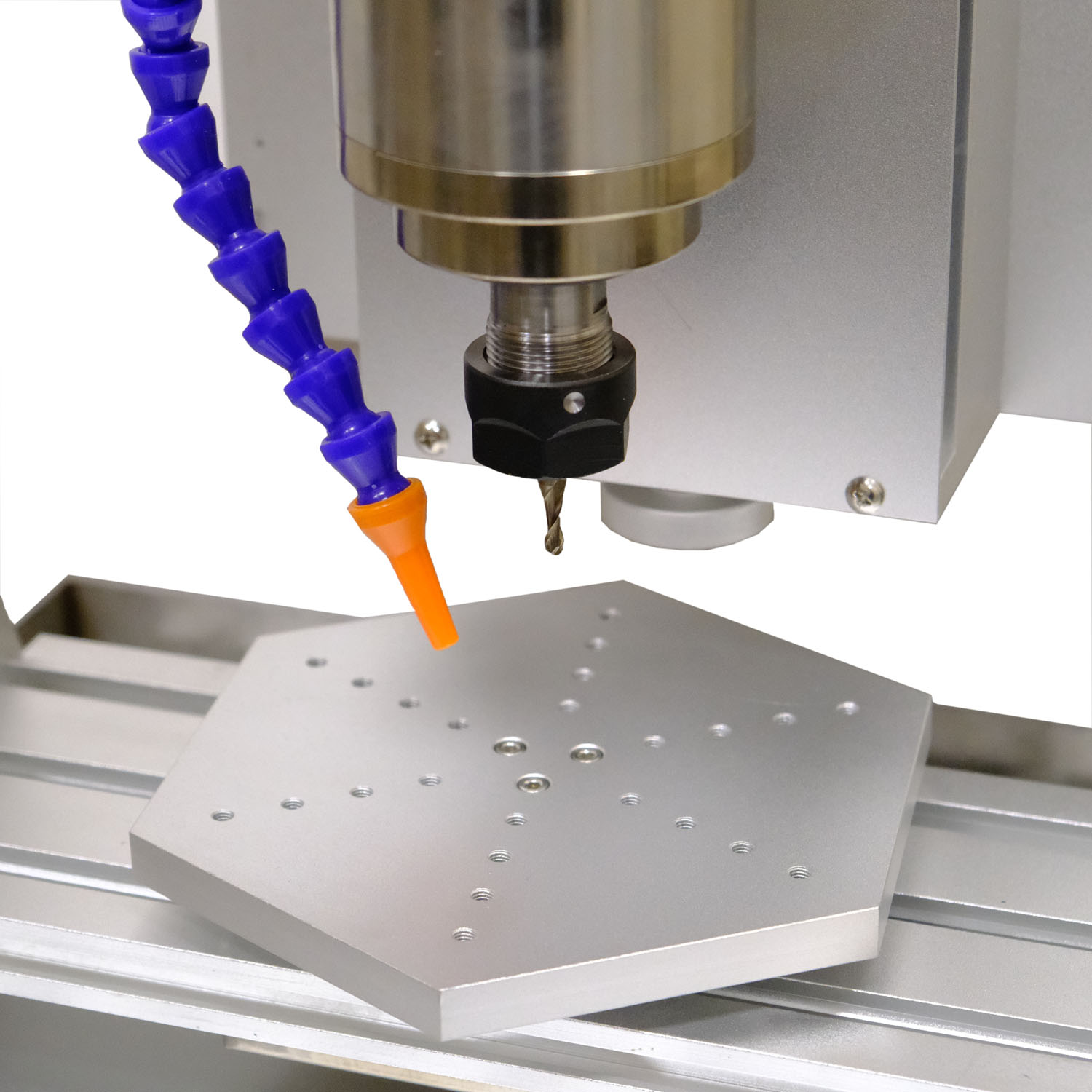

Plaats het materiaal in de juiste hoek

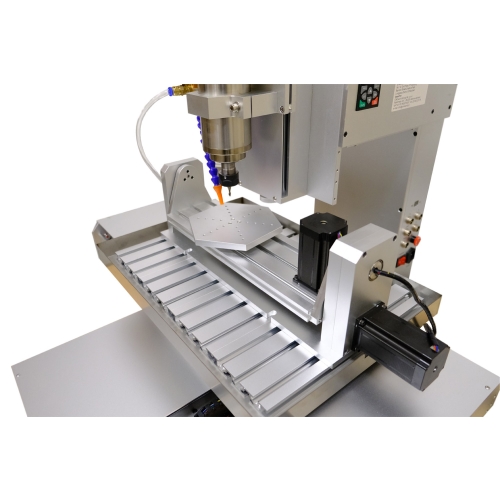

Met de tafel A/B kunt u het bevestigde object draaien en kantelen. Dit is handig bij het bewerken van zijden, schuine vlakken en driedimensionale modellen.
Het bewerkingsprogramma moet rekening houden met de tafelkinematica. Voor meerassig gebruik heeft u het juiste programma CAM, postprocessor en correcte configuratie Mach3 nodig.
Het beschikbare bereik voor het werkstuk is afhankelijk van de vorm, montage, gereedschapslengte en tafelhoek. Het veld XYZ geeft niet de maximale afmetingen van het werkstuk in vijf assen aan.
Drie visies op verwerking
Korte shots tonen het frezen van materiaal en de bediening van de kantel- en draaitafel.

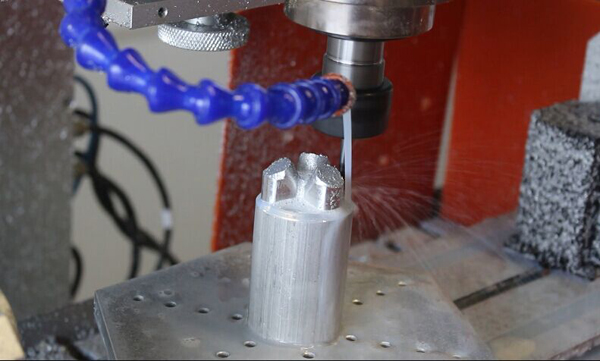

Aluminium onder de frees
Close-ups van het voorbewerken van een aluminium detail.
8 verwerkingssecondenDe tafel A/B in actie
Een ruimtelijk detail frezen met een gekantelde tafel.
8 verwerkingssecondenVan model tot detail
Het oppervlak en de details van de figuur frezen.
8 verwerkingssecondenDemonstratiemateriaal van de fabrikant voor 6040 5D. Het bewerkingseffect is afhankelijk van het materiaal, het gereedschap, de montage en het voorbereide programma.
Macht op het gereedschap. Koeling in omloop.

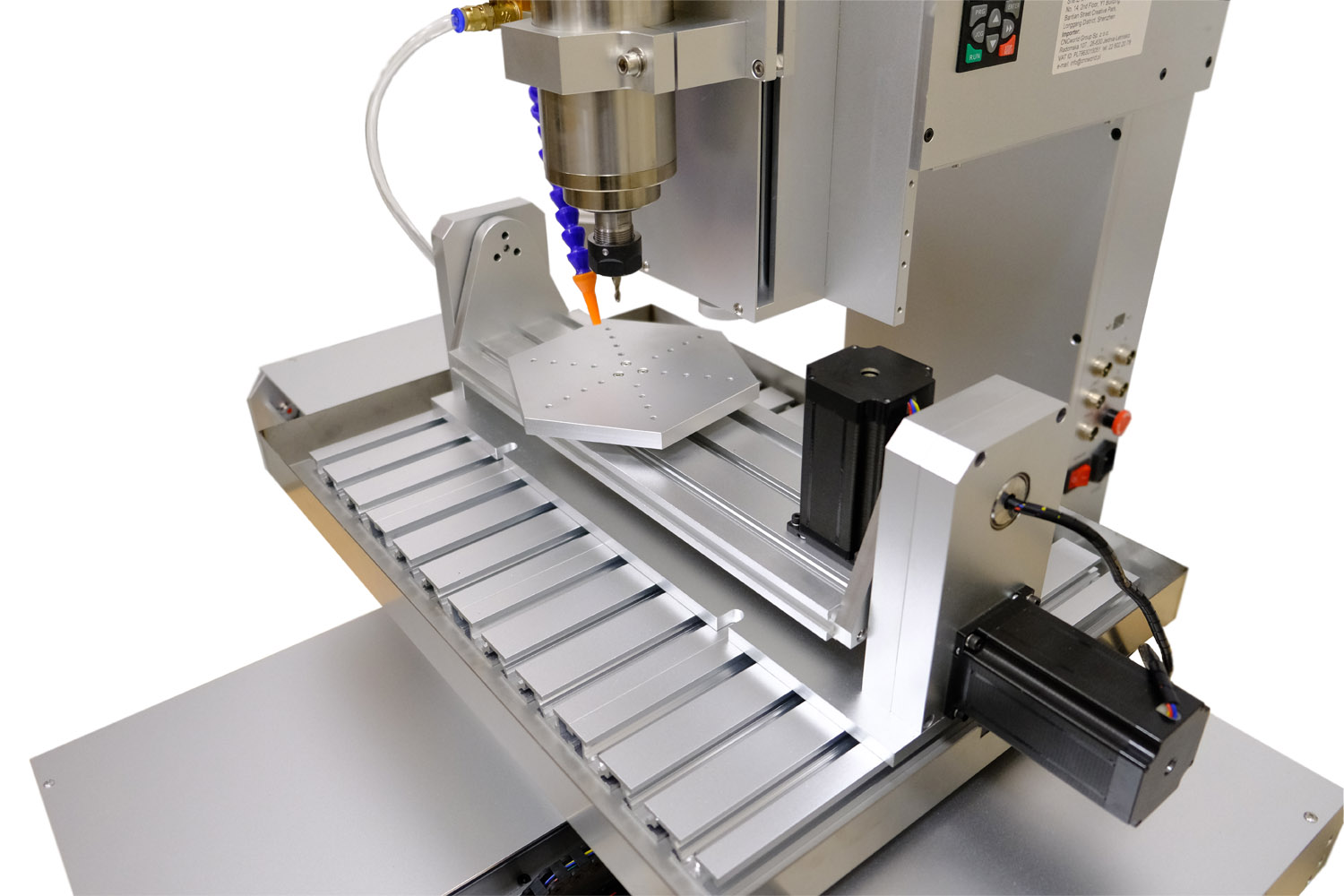

Spindel 2,2 kW met montage ER20
Versnel tot 24 000 tpm Hiermee kunt u de snelheid aanpassen aan het gereedschap en het materiaal. Bussen ER20 worden gebruikt om frezen met de juiste schachtdiameter te monteren.
De spindel is watergekoeld. Dankzij het mondstuk aan de kop kunt u koelvloeistof naar de bewerkingszone leiden - vooral handig bij het werken met aluminium.
Ideeën die vorm krijgen
Hout en kunststoffen
Modellen, reliëfs en prototypes gemaakt van hout, acryl, PVC en zorgvuldig geselecteerde bouwmaterialen.
Non-ferrometalen
Licht frezen en graveren van aluminium, messing en koper met passend geselecteerd gereedschap, voedingen en koeling.
Werkplaats en onderwijs
Leren programmeren CNC, projecten controleren en kleine elementen en testseries maken.
Echte spaanders. Echte voorbeelden.
Foto's van werk en details gepubliceerd door de fabrikant voor 6040 5D.
Een voorbeeld van het bewerken van een aluminium detail.

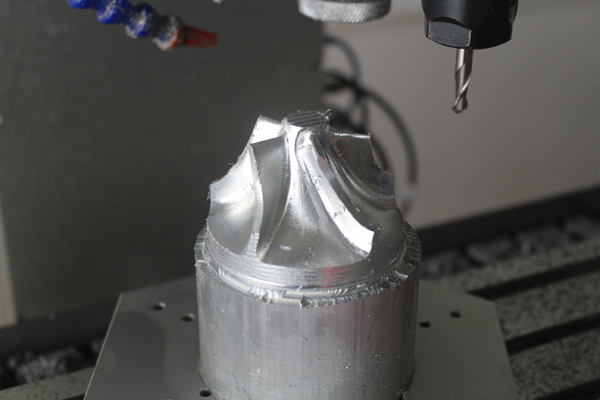

Ruimtelijk detail tijdens het frezen.
Voorbeeld van werken aan een gekantelde tafel.

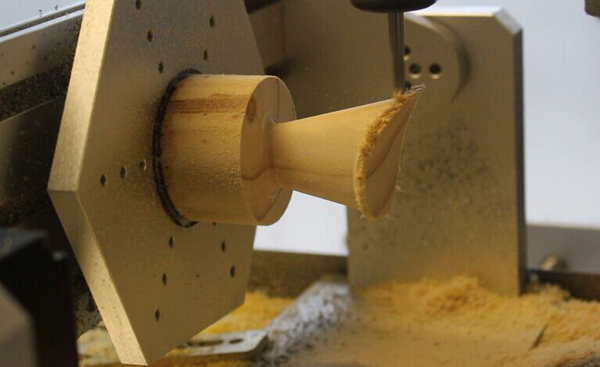

Een model uit hout frezen.
Fotobron: ChinaCNCzone - 6040 5D. Demonstratiematerialen; het bewerkingseffect is afhankelijk van het materiaal, het gereedschap en de programmavoorbereiding.
Stabiele beweging begint met mechanica

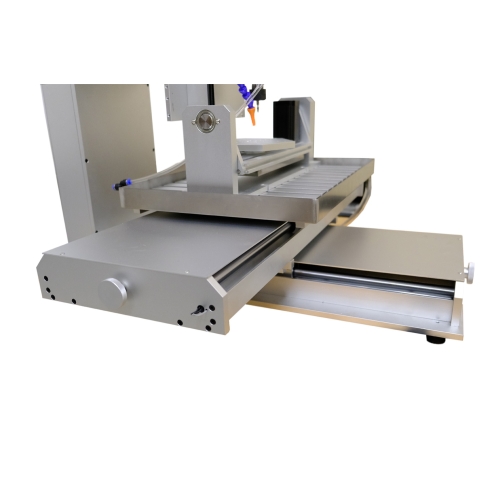

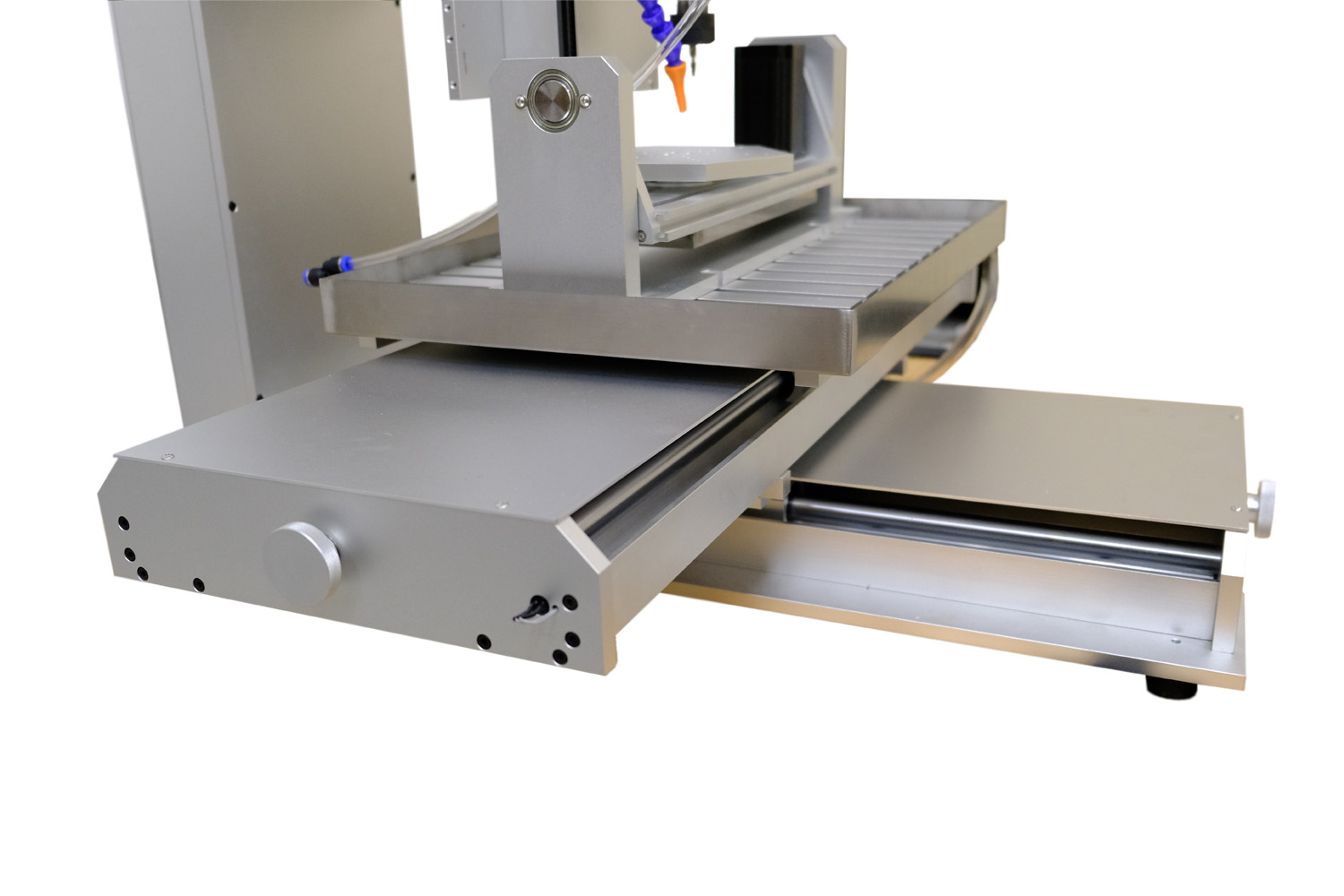

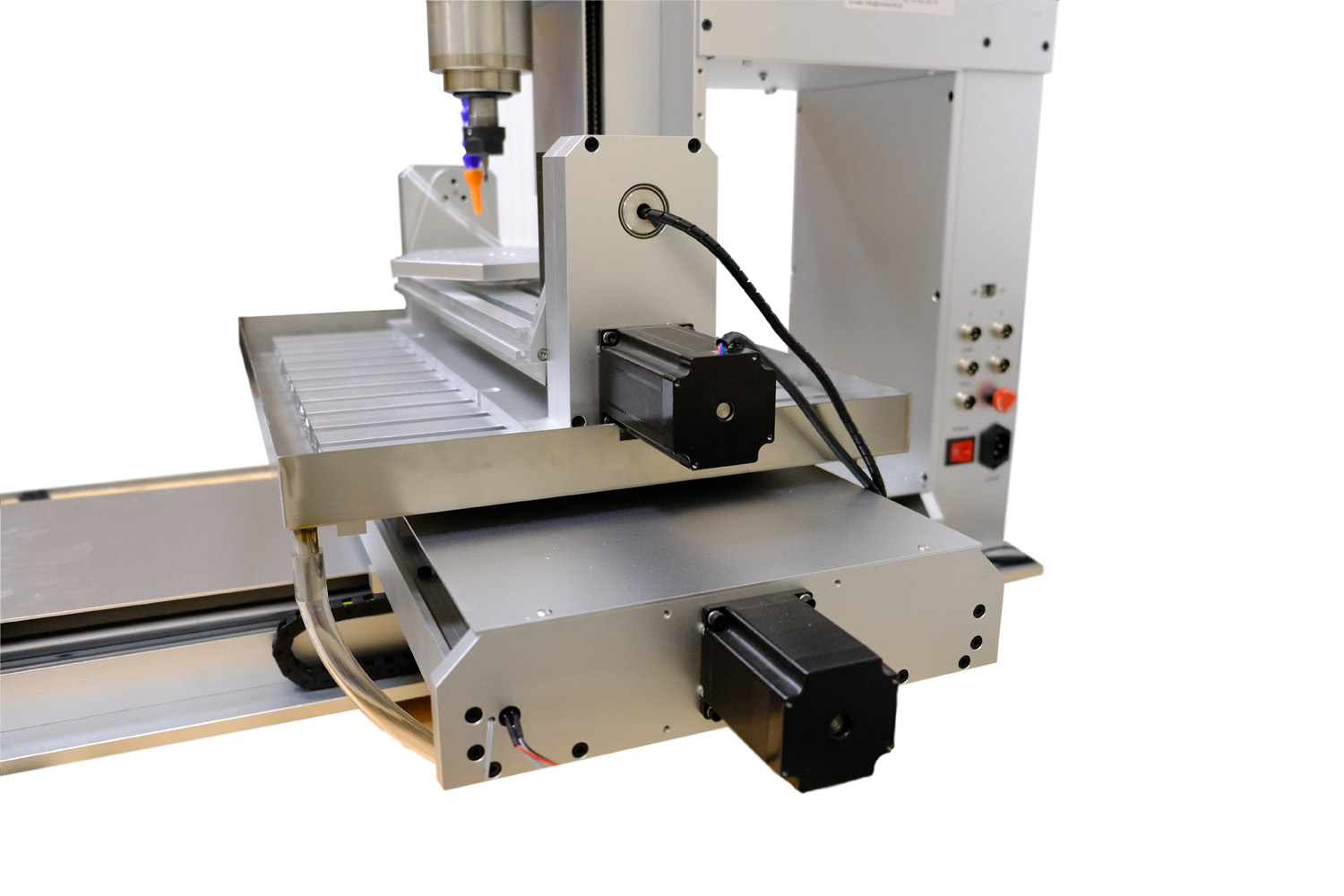

Kogelomloopspindels en kruistafel
Lineaire assen gebruiken kogelomloopspindels type 1605 en geleidingen gemaakt van verchroomde rollen. De beweegbare tafel werkt onder een verticaal geplaatste spindel.
Zichtbare afdekkingen op de geleidingen beperken het direct neerslaan van spanen op bewegende elementen. Regelmatig reinigen en smeren zorgt ervoor dat de mechanica soepel blijft werken.
Bereid uw station voor en start uw project
Accessoires om te rennen
- Spindel 2,2 kW en ingebouwd besturingssysteem.
- Kantel-draaitafel voor gebruik op assen A en B.
- Bevestigingsklemmen, sleutels en startermessen.
- Waterpomp, netsnoer en kabel USB.
- Gereedschapshoogtesensor.
Bereid de computer voor en licentieer Mach3 afzonderlijk. Het project moet worden geconverteerd naar code G met behulp van de juiste software CAM.
Technische parameters
| Parameter | Waarde |
|---|---|
| Model | 6040 5D, verticaal ontwerp |
| Aantal assen | 5: X, Y, Z en draaibaar A en B |
| Nominaal werkgebied XYZ | 400 × 600 × 150 mm |
| Werkelijk bewerkingsbereik XYZ | 375 × 535 × 150 mm |
| Spindel kracht | 2,2 kW |
| Spindel-omwentelingen | Max. 24 000 tpm |
| Spindelkoeling | Water |
| Gereedschapsopname/spindeldiameter | ER20 / 80 mm |
| Asaandrijving XYZ | Kogelomloopspindel type 1605 |
| Gidsen | Verchroomde assen en lineaire lagers; X en Y: Ø20 mm, Z: Ø16 mm |
| Aangegeven positioneringsnauwkeurigheid | 0,02 mm |
| Maximale invoersnelheid | 4000 mm/min |
| Maximale belasting van de XY-tafel | 50 kg |
| Maximale belasting van het roterende assamenstel | 15 kg |
| Verbinding met een computer | USB |
| Besturingssoftware | Mach3; licentie niet inbegrepen |
| Voeding | 230V AC |
| Machineafmetingen: hoogte x lengte x breedte. | 715 × 700 × 610 mm |
| Machinegewicht | 103 kg |
0,02 mm is de aangegeven positioneringsnauwkeurigheid, niet de gegarandeerde tolerantie van elk afgewerkt detail. De snelheid van 4000 mm/min is de maximale waarde; De werkvoeding wordt gekozen op basis van het materiaal, het gereedschap en de snijdiepte. De belasting van de XY-tafel en het roterende geheel zijn twee verschillende limieten.
Voordat u uw eerste programma uitvoert
Wat doen vijf assen?
Drie lineaire assen zijn verantwoordelijk voor de positionering van het gereedschap ten opzichte van het materiaal, en twee roterende assen veranderen de positie van het werkstuk. Hierdoor kun je de details van verschillende kanten verwerken. De manier waarop de as wordt geleid, vloeit voort uit de programma- en besturingsconfiguratie.
Is het veld 600 × 400 mm verkrijgbaar met een draaitafel?
600 × 400 mm is het nominale oppervlak van het model. Het werkelijke bereik van de lineaire assen is X 375, Y 535 en Z 150 mm. Na montage van de tafel A/B is de ruimte voor het werkstuk kleiner en ook afhankelijk van de kantelhoek en montage.
Is de software inbegrepen?
De freesmachine werkt met Mach3 t/m USB. De licentie voor het besturingsprogramma en de software voor het voorbereiden van paden CAM moet apart worden meegeleverd. Voor meerassig gebruik heeft u een postprocessor nodig die compatibel is met het systeem van deze machine.
Uw volgende project kan meer dimensies hebben
Kies 6040 5D voor modellen, prototypes en kleine detailverwerking. Hulp nodig bij het kiezen? Neem contact op met CNCWorld.
