CNC Freesmachine 6090Z 4D + Waterkoeling systeem

CNCTech

VOORRAAD: Beschikbaar

Verzendtijd: 48 uur

Bezorging: Van 0.00 €

Catalogusnummer: 10194

Fabrikantcode: F-CNC-6090ZDQ

Magazijn voorraad:

EAN Code: 5907052590723

Product voorraad: Nieuw

Incl. BTW: 6 079.00 €

Excl. BTW: 5 023.97 €

Geen verandering in productprijs in de afgelopen 30 dagen

Selecteer de vereiste opties voordat u het product koopt.

Aantal:

Stuk(s)

Voeg toe aan winkelwagen

Toevoegen in favoriten

Vragen over product Aanbevelen aan een vriend PDF Specificatie

Product omschrijving
Product reviews (0)

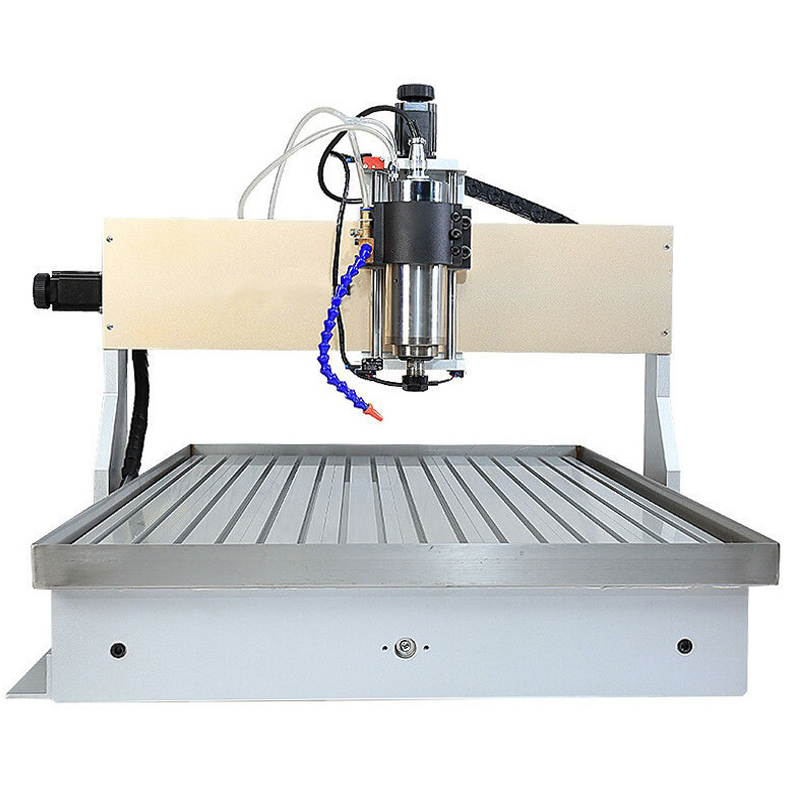

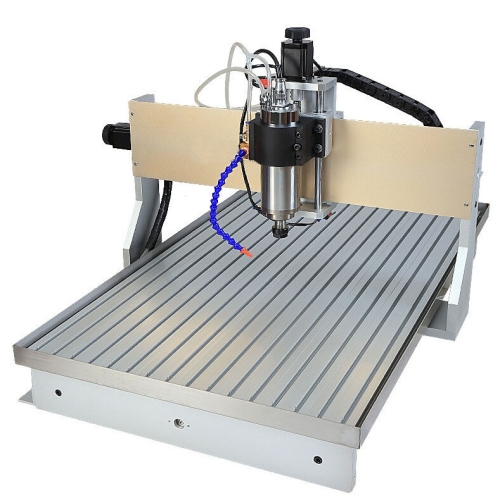

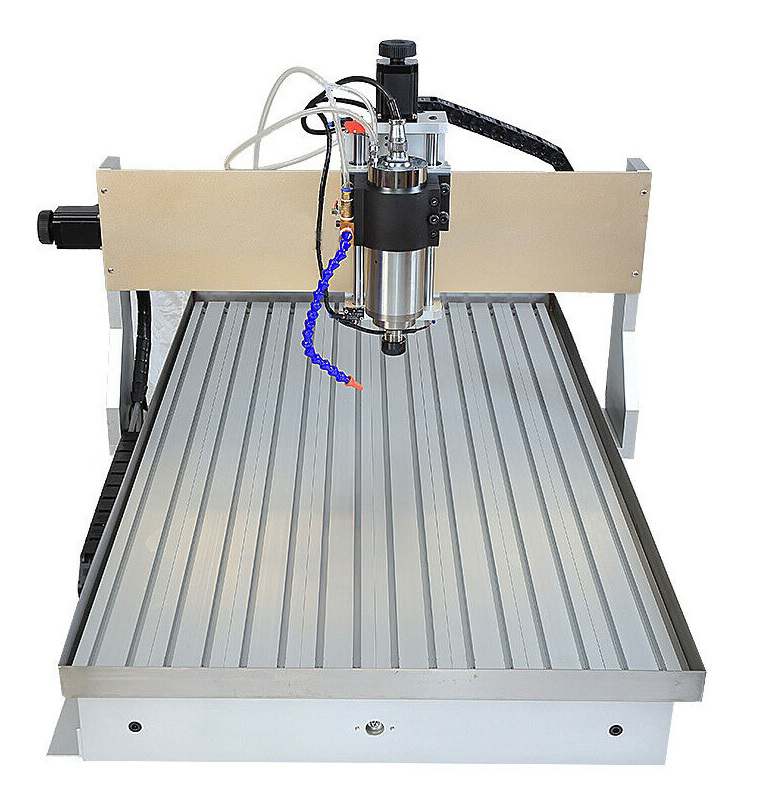

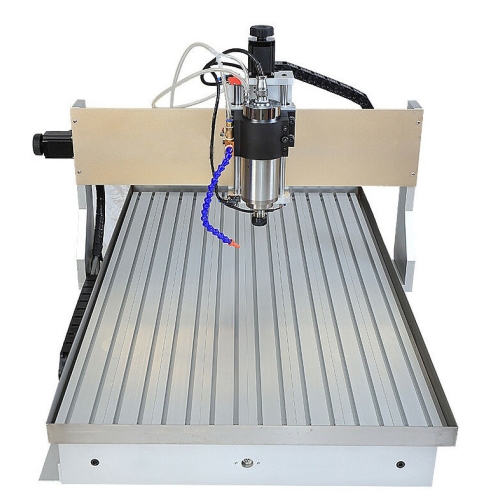

CNC-freesmachine 6090Z 4D met 2,2 kW-spindel en werkgebied 600 × 900 × 150 mm

Frezen en graveren, en onderdelen voorbereiden met passend gereedschap, een geschikte opspanning en het juiste programma.

2,2 kW600 × 900 × 150 mmER20USBKogel 1605 C7

Uw ontwerp wordt een afgewerkt onderdeel

U freest contouren en uitsparingen en graveert uw eigen patronen. Met dit CNC-station maakt u in alle vrijheid decoraties, prototypes en technische elementen uit materialen die voor de machine geschikt zijn.

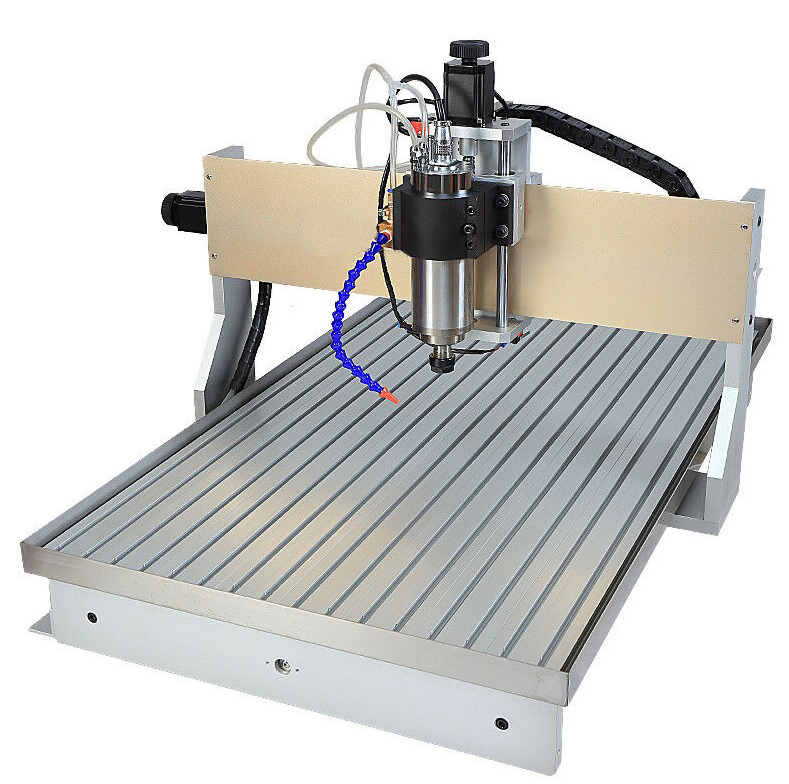

De CNC 6090Z 4D is een freesmachine; de spil levert 2,2 kW en het werkgedeelte meet 600 × 900 × 150 mm. U stuurt het gereedschap langs vooraf voorbereide paden en maakt zo contouren, gaten, uitsparingen, gravures en reliëfs. De opbouw bestaat uit een aluminium frame, lineaire geleiding en kogelomloopspindels van het type 1605 C7. De ER20-spil heeft een toerentalbereik van 300–24 000; voor de verbinding met de computer is de controller uitgerust met USB.

Eigen projecten realiseert u zelf, en bij een volgende bestelling kunt u dezelfde voorbereide paden opnieuw afwerken. Met een eigen freesmachine verrijkt u uw werkplaats met mechanisch frezen en personalisatie.

Freesmachine CNC 6090Z 4D - spindel 2,2 kW, veld 600 × 900 × 150 mm

CNC-frezen en het voorbereiden van onderdelen

De belangrijkste voordelen

Uw eigen ontwerp frezen en graveren

Het spilvermogen bedraagt 2,2 kW en het toerentalbereik loopt van 300 tot 24 000 rpm. Mogelijk zijn onder meer reclame-elementen, decoraties, prototypes en onderdelen op maat.

Het gereedschap volgt de contour

Voor het frame is aluminium 6063 en 6061 gebruikt. Met een eigen CNC-station kunt u het onderdeel later in nieuwe versies maken en voorbereide paden opnieuw laten lopen.

Ontwerp onder controle

Via USB staat de controller in verbinding met de computer; hij werkt met Mach3. Zo kunt u eigen CAD/CAM-ontwerpen opstellen en dezelfde geometrieën bij latere bestellingen opnieuw produceren.

Ruimte voor details en ontwerpen

Het werkgebied meet 600 × 900 × 150 mm en komt van pas bij borden, decoraties, prototypes en kleine series uit uw eigen werkplaats.

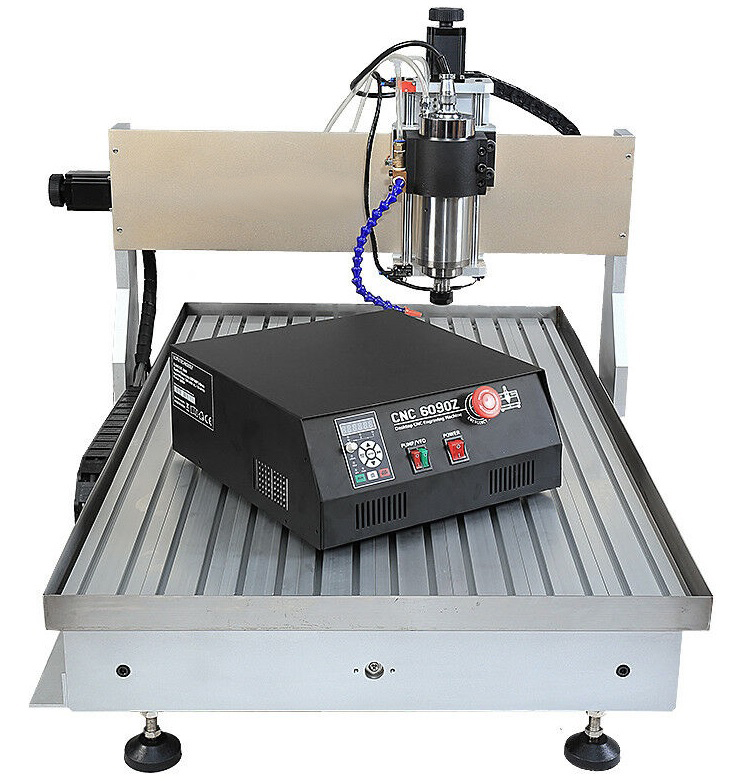

Bediening binnen handbereik

De controller bundelt de aansluitingen voor de aandrijving en de spil en heeft een noodstopknop. Aan de werkplek hebt u gemakkelijk toegang tot het beheer van taken en vervolgprojecten.

Handigere tool-homing

De Z-as-taster stelt automatisch vast waar het gereedschap zich bevindt in verhouding tot het werkstuk, zodat het nulpunt bekend is. Met zo'n voorziening gaat het uitwerken van vervolgonderdelen en het organiseren van het dagelijkse CNC-werk vlotter.

Gereedschapsbesturing en materiaalbewerking

Freesreliëf in hout

Een uitholling in een proefstuk van metaal

Herhaalbare detailcontouren

Ideeën voor toepassingen

Decoraties en graveren

Opschriften, sierelementen, reliëfs en eigen projecten.

prototypen

Modellen en onderdelen waarmee u de geometrie van uw eigen ontwerp toetst.

Details en korte series

Contouren, uitsparingen en onderdelen op basis van voorbereide G-code.

Spindel en gereedschap

2,2 kW, ER20, koeling: water

De spil levert 2,2 kW en draait tussen 300 en 24 000 rpm. Volgens de opgave bedraagt de spilnauwkeurigheid minder dan 0,03 mm radiaal en minder dan 0,01 mm axiaal. Met het toerental van de spil regelt u hoe het gereedschap werkt. De machine voert de frees langs voorbereide paden en vormt zo contouren, uitsparingen en graveringen.

Van prototypes en onderdelen op maat tot decoraties en reclame-elementen: u maakt het allemaal.

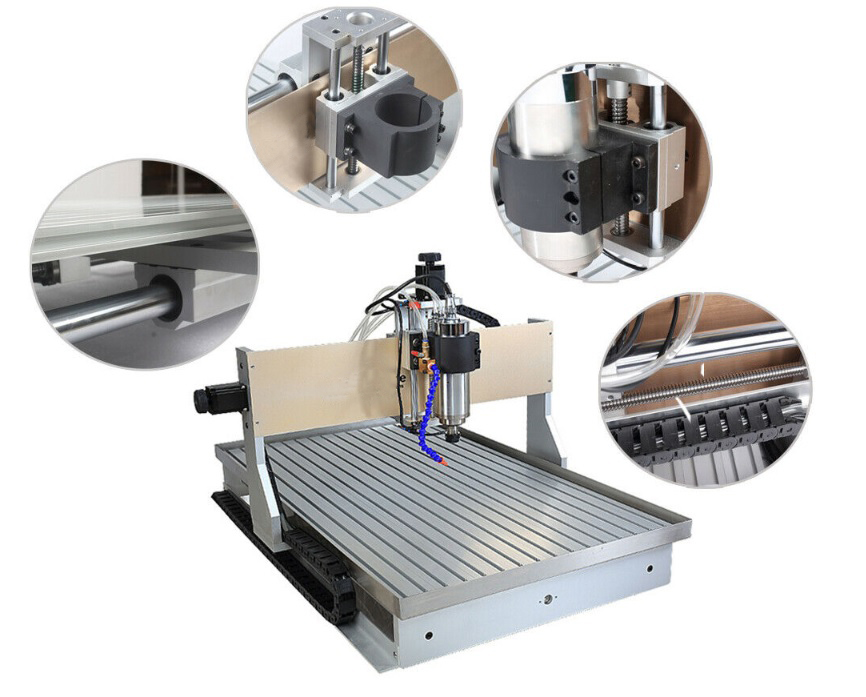

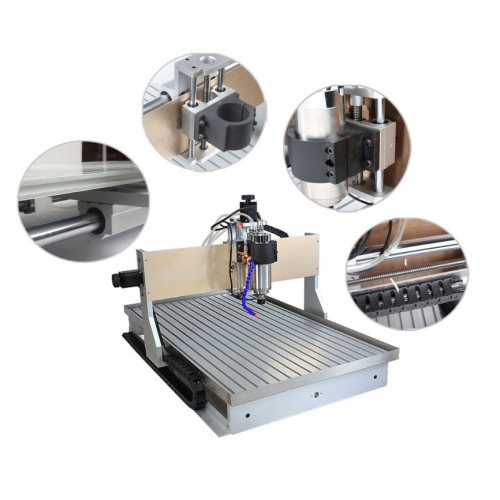

Mechanica

Kogel 1605 C7 en lineaire geleiding

Voor het frame is aluminium 6063 en 6061 gebruikt. De geleiding bestaat uit verchroomde assen en lineaire lagers; de X/Y/Z-as hebben een diameter van 16/20/13 mm. Frame, schroeven en geleiders werken samen bij het verplaatsen van de assen. Die opbouw is de basis voor frezen naar ontwerp.

Met een eigen CNC-station kunt u het onderdeel later in nieuwe versies maken en voorbereide paden opnieuw laten lopen.

Bestuurder en verbinding

Mach3 - code en parameters klaarmaken

Via USB staat de controller in verbinding met de computer; hij werkt met Mach3. De besturing zet de voorbereide G-code om in beweging van de machine. Door de communicatie met de controller voert u de taak uit met de geschikte software.

Zo kunt u eigen CAD/CAM-ontwerpen opstellen en dezelfde geometrieën bij latere bestellingen opnieuw produceren.

Ruimte voor details en ontwerpen

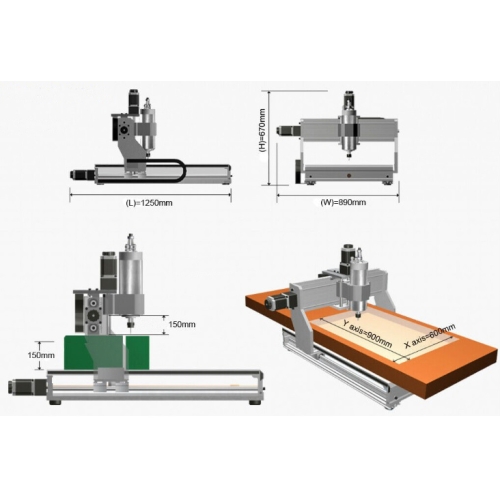

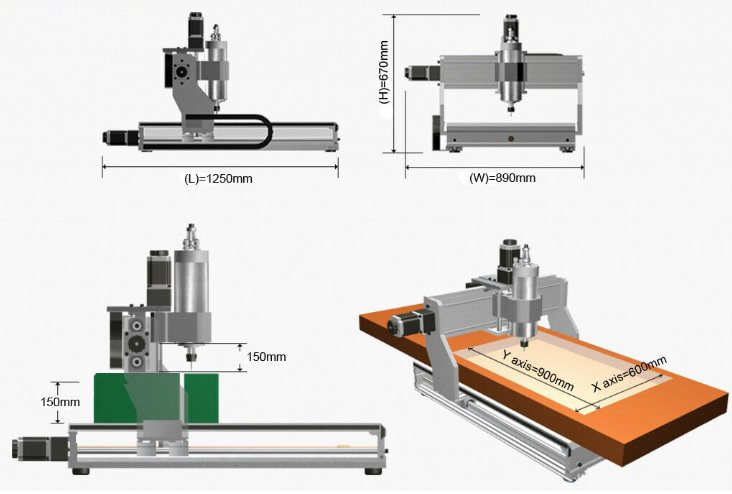

Het werkgebied meet 600 × 900 × 150 mm. Er is ruimte om contouren, uitsparingen en gegraveerde elementen te maken. De beschikbare oppervlakte kunt u benutten voor een enkel onderdeel of voor een opstelling van meerdere onderdelen.

Nuttig voor borden, decoraties, prototypes en kleine series uit eigen werkplaats.

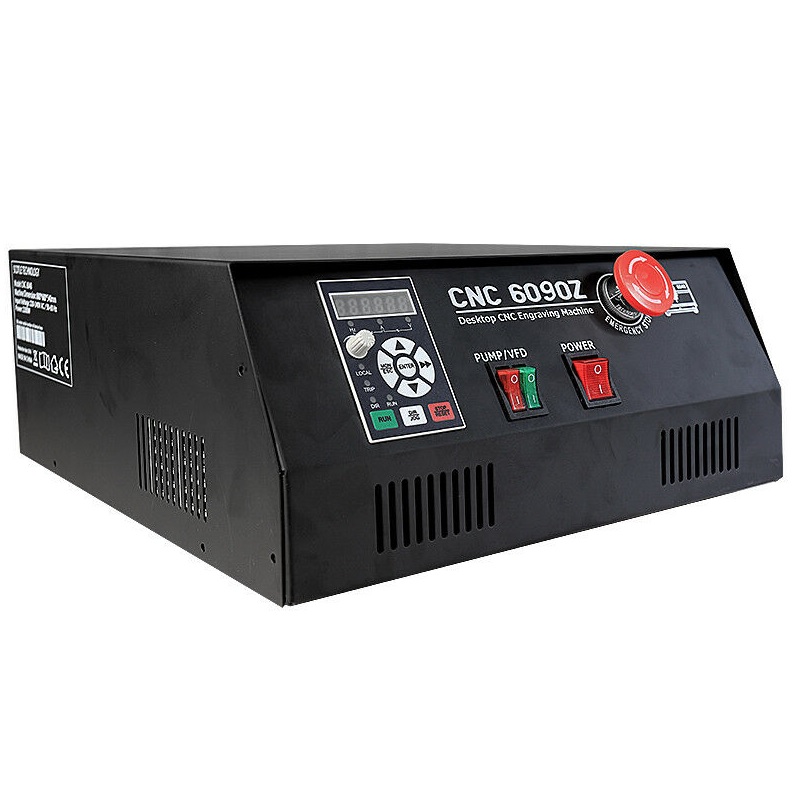

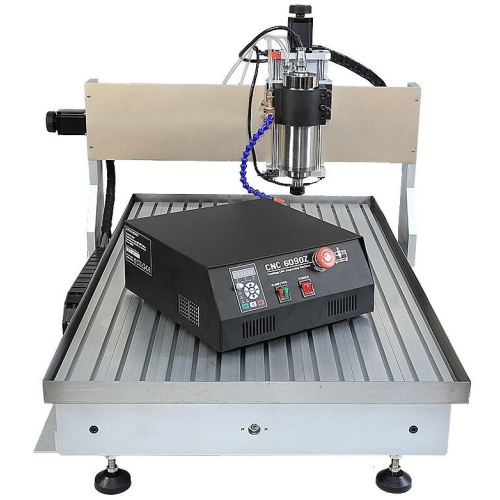

Bediening binnen handbereik

De controller bundelt de aansluitingen voor aandrijving en spil en heeft een noodstopknop. Hij verenigt de aansluitingen en functies van de machine die de taak vereist. De noodstopknop hoort bij de uitrusting.

Aan de werkplek hebt u gemakkelijk toegang tot het beheer van taken en vervolgprojecten.

Sonde- en eindschakelaars

Automatische controle van de Z-basispositie

Dankzij de Z-as-taster legt de machine automatisch het nulpunt voor het gereedschap vast, in verhouding tot het werkstuk. De Z-assonde ondersteunt het vaststellen van de gereedschapspositie ten aanzien van het materiaal. Met eindschakelaars houdt u het bewegingsbereik van de as onder controle.

Met zo'n voorziening gaat het uitwerken van vervolgonderdelen en het organiseren van het dagelijkse CNC-werk vlotter.

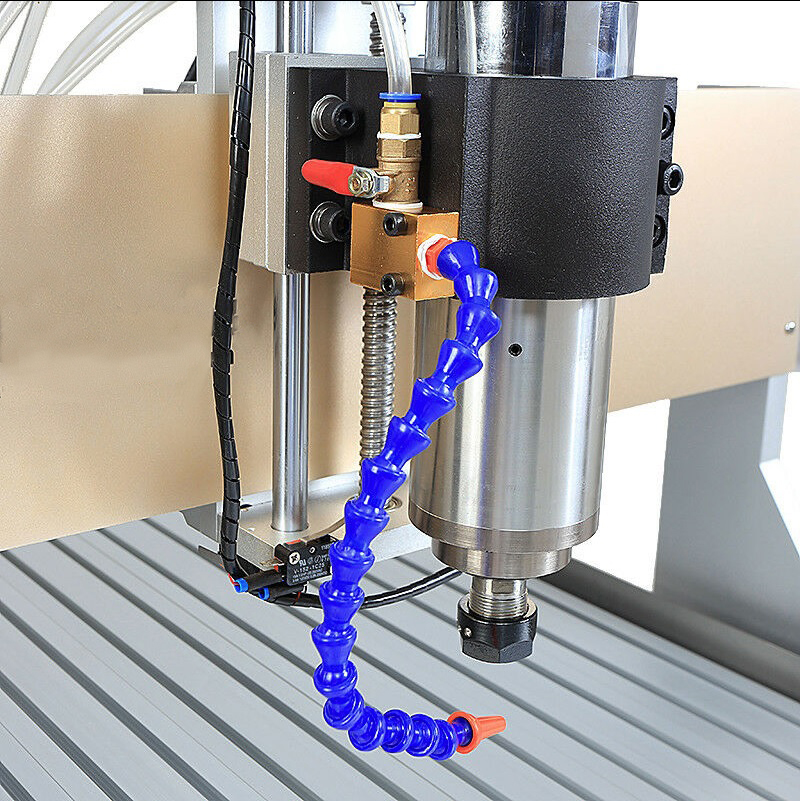

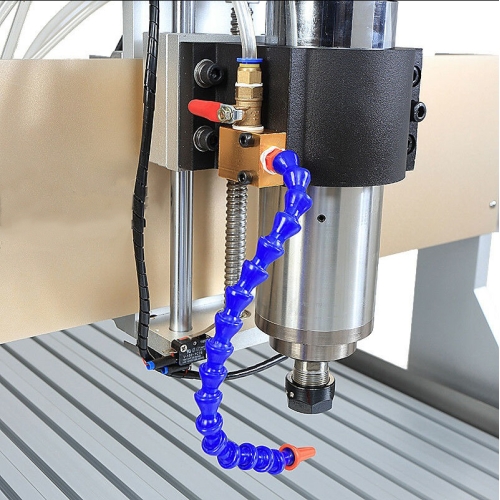

Watersysteem

Spil, gereedschap en werkstuk worden gekoeld

In deze uitvoering wordt de spil met water gekoeld en koelt een gesloten watercircuit bovendien de frees en het werkstuk. Dat watersysteem verzorgt de koeling van gereedschap en bewerkt materiaal. De waterkoeling van de spil is een extra onderdeel van deze configuratie.

Het is een machine voor de bewerking van onderdelen, waarbij de koeling een vast onderdeel van het snijproces vormt.

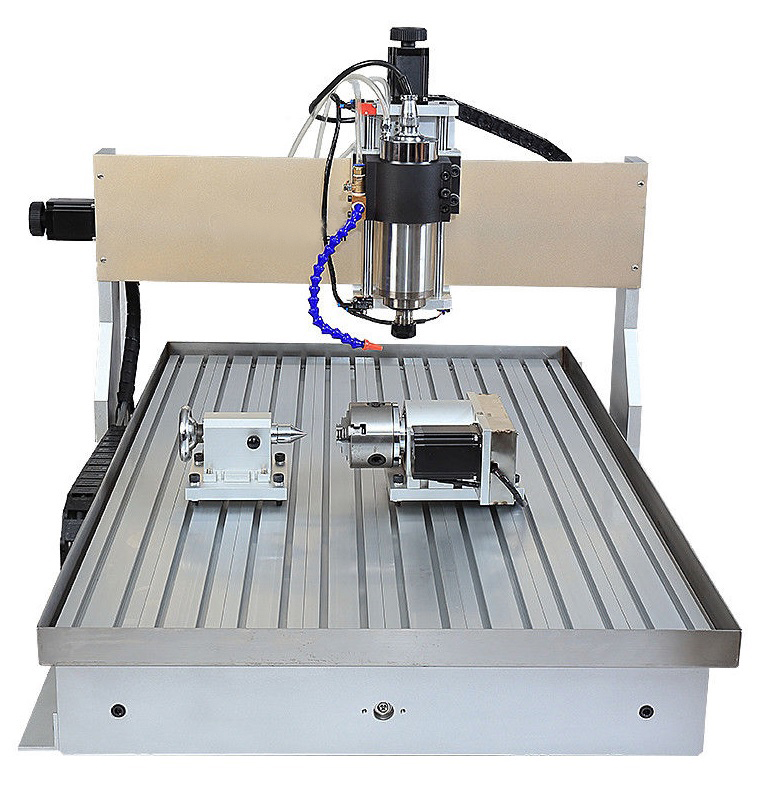

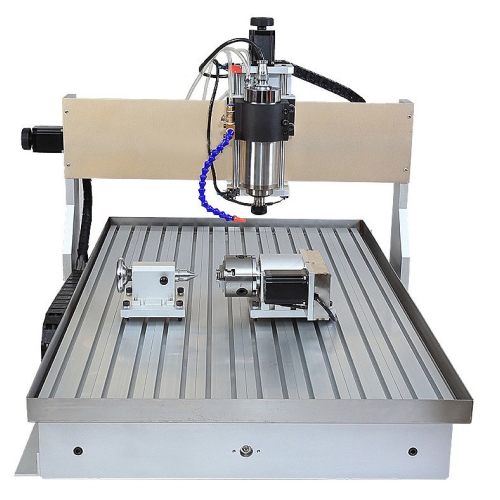

Vierde as

Roterend opzetstuk inbegrepen

Houderdiameter 80 mm, hoogte van de middenas 65 mm. Dankzij de rotatie kunt u de bewerking van een cilindrisch voorwerp inplannen, met het passende programma en de juiste opspanning. De vierde as vergroot de mogelijkheden bij cilindrische elementen. Door het onderdeel te laten draaien zijn projecten mogelijk die verder gaan dan een enkel plat oppervlak.

Het is een interessante manier om het aanbod uit te breiden met sierelementen, gravures en bewerking rondom het voorwerp.

Materialen voor uw projecten

Hout en planken

Hout, MDF en geschikte composietplaten - voor contouren, uitsparingen, reliëfs en gravures.

Kunststoffen

Plexi/acrylaat en PVC - frezen.

Bepaalde metalen en andere materialen

Aluminium - verwerking.
Gips.

Software en besturing

G-code en een correcte configuratie van de besturing

De besturing koppelt het voorbereide project aan de machinebediening en de taakparameters.

Dankzij eigen bestanden realiseert u persoonlijke projecten, bereidt u nieuwe versies van de onderdelen voor en kunt u bij volgende bestellingen op de gekozen geometrie terugvallen.
