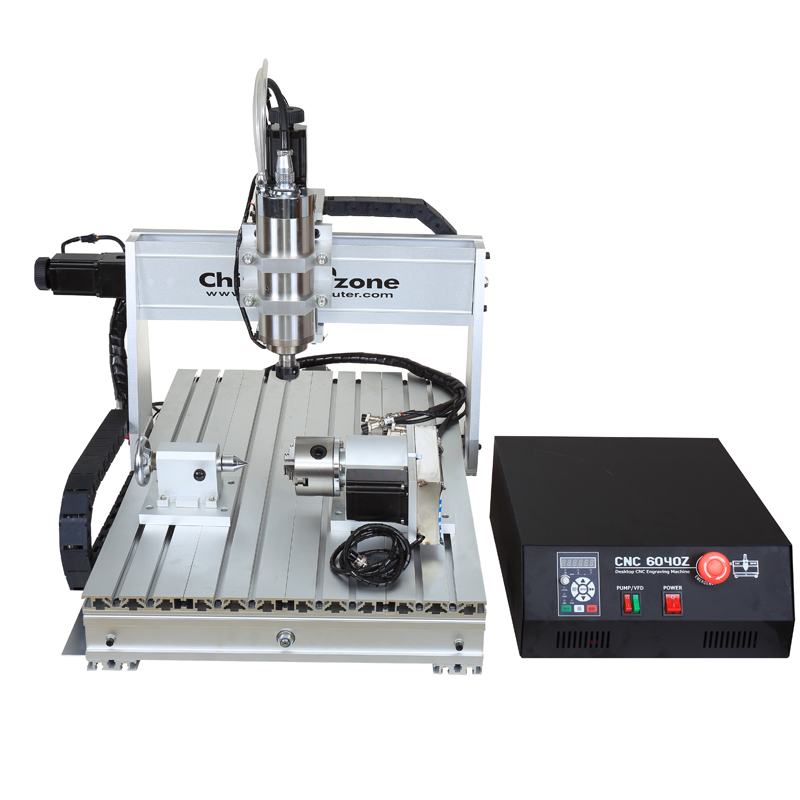

CNC Freesmachine 6040 Z-DQ 4D + Waterkoelingssysteem
VOORRAAD: Beschikbaar
Verzendtijd: 48 uur
Bezorging: Van 0.00 €
Catalogusnummer: 10105
Fabrikantcode: F-6040-ZDQ
Magazijn voorraad:
EAN Code: 5907052590716
Product voorraad: Nieuw
- Product omschrijving
- Product reviews (0)

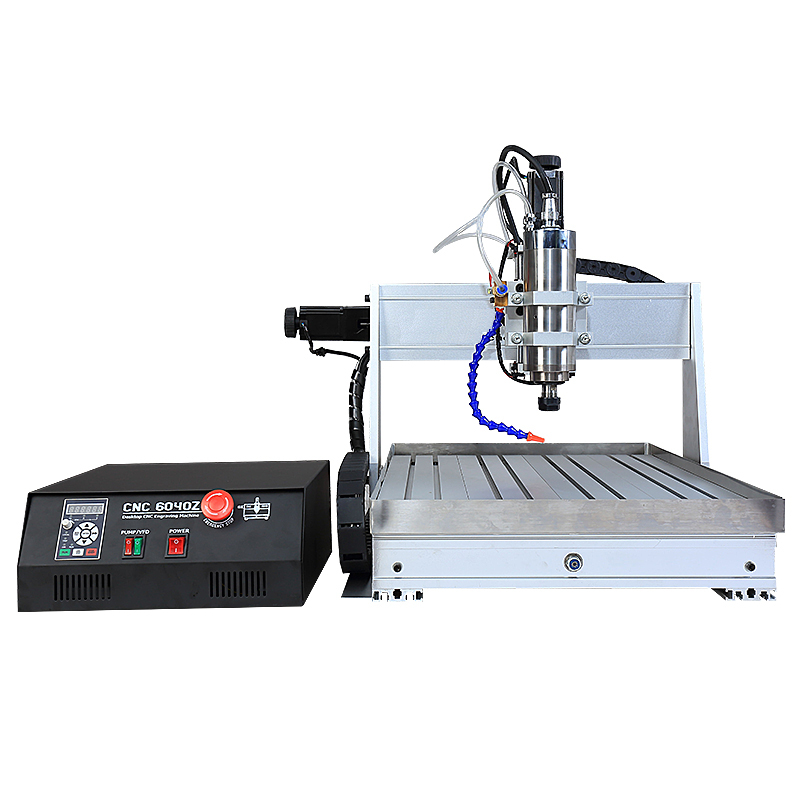

CNC 6040 Z-DQ 4D: freesmachine met een 2,2 kW-spindel en een bewerkingsveld van 600 × 400 × 105 mm
Onderdelen frezen, graveren en klaarmaken, met de geschikte frees, een goede opspanning en het juiste programma.
Van een ontwerp rechtstreeks naar een klaar onderdeel
Contouren en zakken frezen, eigen patronen graveren: met dit CNC-station hebt u de ruimte om decoraties, prototypes en technische onderdelen te produceren uit materialen die voor de machine bestemd zijn.
Deze CNC 6040 Z-DQ 4D beschikt over een 2,2 kW-spindel en een werkgebied van 600 × 400 × 105 mm. Het gereedschap wordt langs vooraf bepaalde trajecten gevoerd, zodat u contouren, gaten, uitsparingen, gravures en reliëfs kunt aanbrengen. Het frame is van aluminium en de geleiding is lineair; voor de aandrijving zorgen kogelomloopspindels 1605 C7. De ER20-spil draait tussen 300 en 24 000 omwentelingen per minuut en de controller maakt via USB contact met de computer.
Uw eigen projecten kunt u uitvoeren, en bij vervolgopdrachten hergebruikt u de eerder opgestelde paden. Een eigen freesmachine breidt uw werkplaats uit met mechanisch frezen en personalisatie.
Frezen met CNC en onderdelen voorbereiden
De belangrijkste voordelen
Frezen en graveren volgens uw eigen tekening
Met 2,2 kW en 300 tot 24 000 rpm is de spil geschikt voor uiteenlopend werk, van reclamestukken en decoraties tot prototypes en onderdelen op maat.
Gereedschap dat de contour volgt
Voor het frame werd 6063 en 6061 aluminium gebruikt. Een eigen CNC-station maakt het mogelijk om later nieuwe versies van een onderdeel te produceren en klaargezette banen te hergebruiken.
Ontwerp onder controle
Controller en computer communiceren via USB, met Mach3 als software. U kunt uw eigen CAD/CAM-ontwerpen opstellen en dezelfde geometrieën bij volgende orders nogmaals uitvoeren.
Ruimte voor details en ontwerpen
Er is een werkgebied van 600 × 400 × 105 mm beschikbaar, bruikbaar voor prototypes, decoraties, borden en korte series uit uw eigen werkplaats.
Bediening binnen handbereik
De controller verenigt de aansluitingen van aandrijving en spindel en is voorzien van een noodstopknop. Aan de werkplek hebt u eenvoudig toegang tot het beheer van uw taken en latere projecten.
Handigere tool-homing
Een Z-assonde stelt automatisch het nulpunt van het gereedschap ten opzichte van het materiaal vast. Zulke uitrusting maakt het verwerken van volgende onderdelen eenvoudiger en helpt bij het organiseren van de dagelijkse CNC-praktijk.
Hanteren van gereedschap en bewerken van materiaal
Freesreliëf in hout
Een inzinking in een metalen proefstuk
Herhaalbare detailcontouren
Ideeën voor toepassingen
Decoraties en graveren
Opschriften, ornamenten, reliëfs en persoonlijke projecten.
prototypen
Modellen en onderdelen waarmee de geometrie van een zelfgemaakt ontwerp wordt gecontroleerd.
Details en korte series
Onderdelen, contouren en zakken op basis van klaargemaakte G-code.

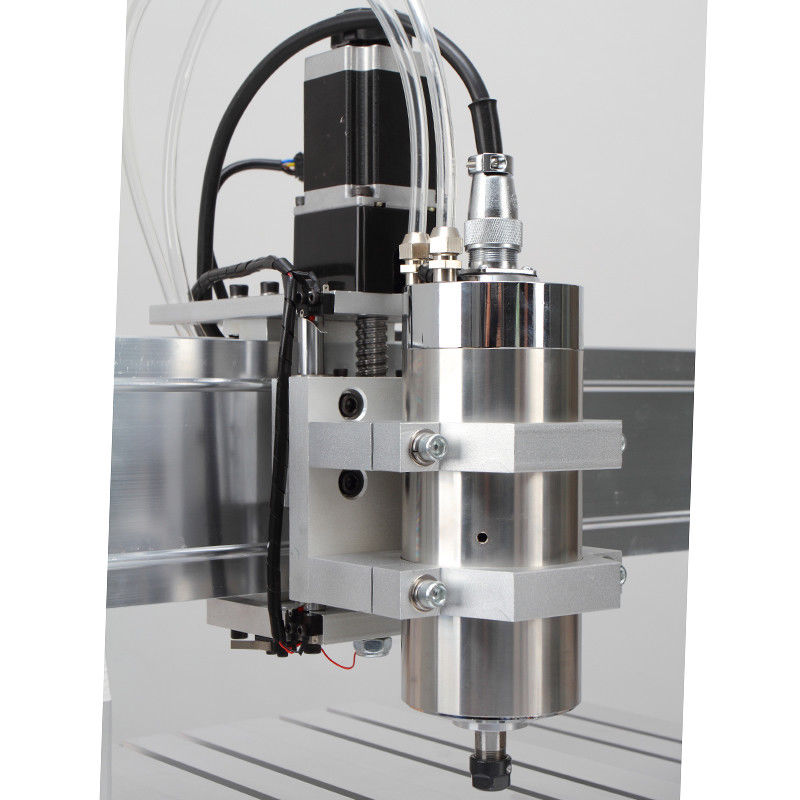

Spindel en gereedschap
2,2 kW, ER20, koeling: water
De spil levert 2,2 kW en draait met 300 tot 24 000 rpm. Als spilnauwkeurigheid wordt opgegeven: radiaal minder dan 0,03 mm en axiaal minder dan 0,01 mm. Met het toerental van de spil beïnvloedt u hoe het gereedschap werkt. De machine laat de frees langs vooraf bepaalde paden lopen en realiseert zo contouren, uitsparingen en gravures.
Denk aan reclame-uitingen en decoratie, maar ook aan prototypes en op maat gemaakte stukken.
Mechanica
Kogel 1605 C7 en lineaire geleiding
Aluminium 6063 en 6061 vormt het frame. In de geleiding zitten verchroomde assen en lineaire lagers; de X/Y/Z-as meten 16/20/13 mm in diameter. Frame, schroefspindels en geleiders zorgen samen voor de beweging van de assen. Op deze opbouw rust het principe van milling by design.
Met een CNC-station van uzelf produceert u onderdelen in latere versies en herhaalt u klaargezette trajecten.
Bestuurder en verbinding
Mach3 - code en parameters voorbereiden
Via USB staan controller en computer met elkaar in verbinding en Mach3 verzorgt de besturing. Die koppelt de klaargemaakte G-code aan de beweging van de machine. Door deze communicatie voert u uw taak uit met de geschikte software.
Zelf CAD/CAM-ontwerpen opstellen kan, en dezelfde geometrieën laat u bij vervolgbestellingen opnieuw uitvoeren.
Ruimte voor details en ontwerpen
Ruimte voor details en ontwerpen
Het werkgebied bedraagt 600 × 400 × 105 mm. Omdat de tafel doorgeschoven kan worden, kunt u ook een langer voorwerp neerleggen en stapsgewijs verder verplaatsen. In dit gebied kunt u contouren, zakken en gegraveerde onderdelen maken, zowel van één stuk als van een samenstelling van meerdere onderdelen.
Nuttig voor wie in de eigen werkplaats prototypes, decoraties, borden en korte series maakt.

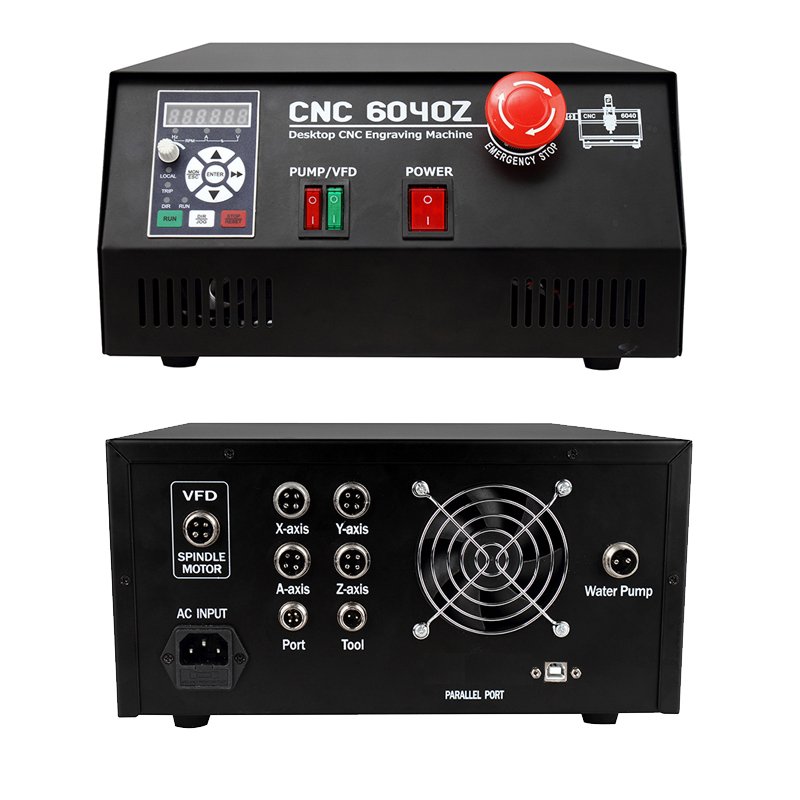

Bediening binnen handbereik
Bediening binnen handbereik
Aandrijving en spindel worden op dezelfde controller aangesloten, die ook een noodstopknop heeft. In de controller komen alle aansluitingen en machinefuncties samen die voor de taak vereist zijn. De noodstopknop is onderdeel van de uitrusting.
Vanaf de werkplek hebt u eenvoudig toegang tot taakbeheer en de projecten die daarna komen.

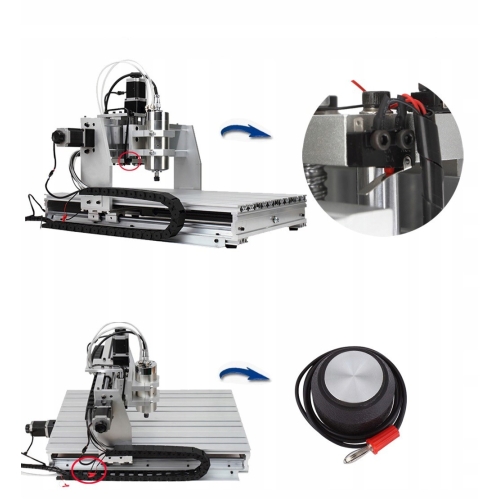

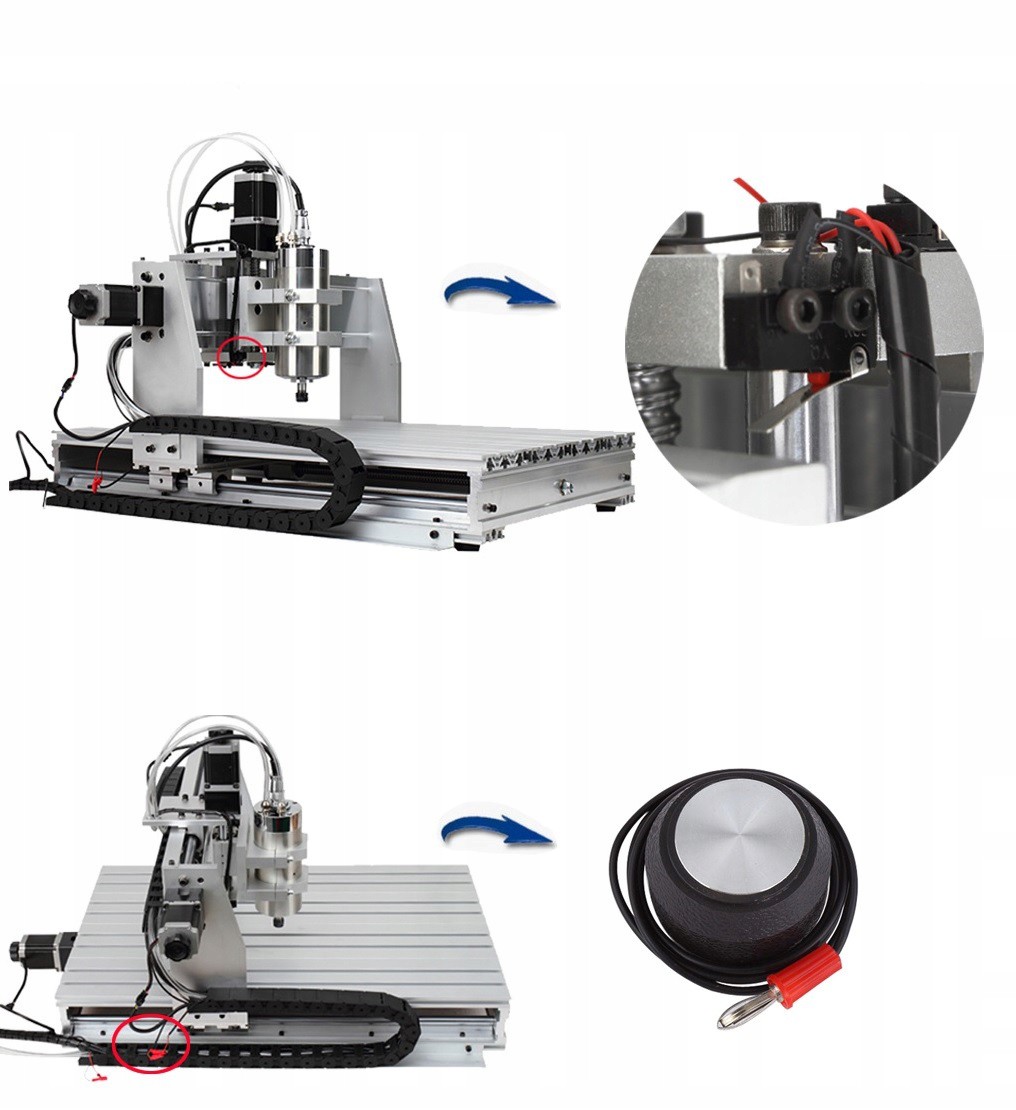

Sonde- en eindschakelaars
Automatisch controleren van de Z-nulstelling
De Z-as-taster bepaalt automatisch waar het nulpunt van de frees ten opzichte van het materiaal ligt. Met de Z-assonde stelt u de stand van het gereedschap tegenover het materiaal vast. Eindschakelaars begrenzen het bewegingsbereik van de as.
Met zo'n uitrusting verloopt het bewerken van vervolgonderdelen soepeler en laat het dagelijkse CNC-gebruik zich beter inrichten.

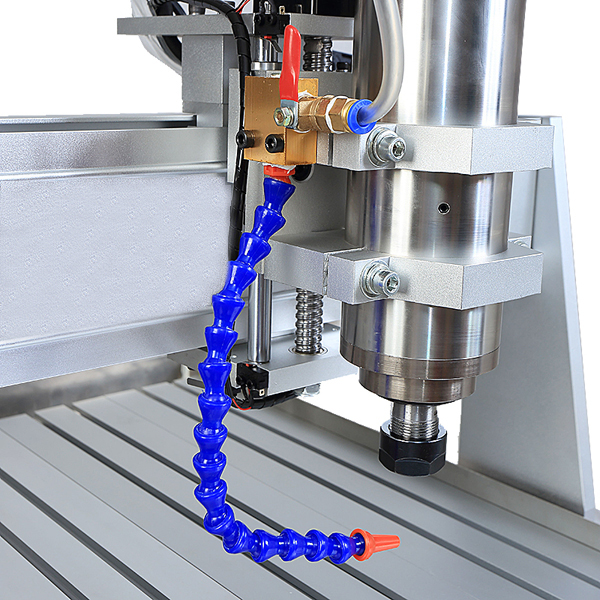

Watersysteem
De spindel, de frees en het werkstuk koelen
In deze uitvoering wordt de spil met water gekoeld en koelt een gesloten watercircuit bovendien de frees en het werkstuk. Dat circuit houdt het gereedschap en het bewerkte materiaal koel. De waterkoeling van de spil is een extra onderdeel van deze set.
Het is uitrusting voor het bewerken van onderdelen waarbij de koeling bij het snijproces hoort.

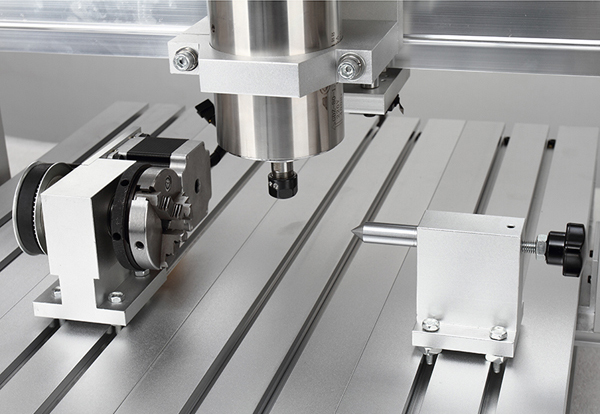

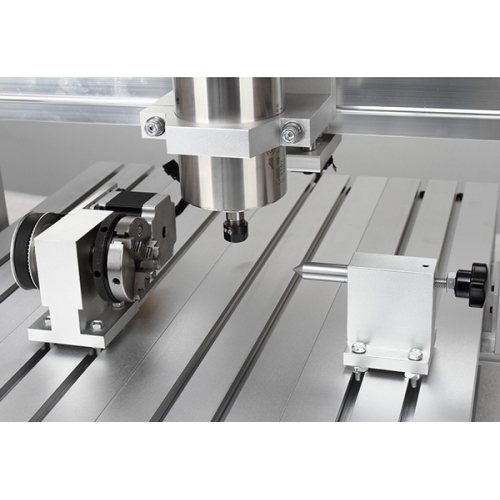

Vierde as
Roterend opzetstuk inbegrepen
Diameter van de houder: 80 mm, hoogte van de middenas: 65 mm. Dankzij Rotatie kunt u het bewerken van een cilindrisch voorwerp inplannen, met een passend programma en de juiste opspanning. De vierde as geeft extra mogelijkheden bij cilindrische onderdelen. Door het onderdeel te roteren zijn projecten mogelijk die niet beperkt blijven tot één plat vlak.
Wie zijn aanbod wil ontwikkelen met decoratieve elementen, gravering en bewerking rondom het voorwerp, heeft hier een aantrekkelijke optie.
Materialen voor uw projecten
Hout en planken
- Contouren, zakken, reliëfs en gravering in hout, MDF en geschikte composietplaten.
Kunststoffen
- Plexi/acrylaat en PVC - frezen.
Een selectie metalen en andere materialen
- Aluminium - verwerking.
- Gips.
Software en besturing
G-code en een passende configuratie van de besturing
De besturing legt de koppeling tussen het klaargemaakte project, de bediening van het apparaat en de taakparameters.
Uw eigen bestanden maken het mogelijk persoonlijke projecten uit te voeren, volgende uitvoeringen van onderdelen klaar te zetten en bij nieuwe bestellingen opnieuw de gekozen geometrie te gebruiken.
Wat win je in het dagelijkse werk?
Zet uw ontwerp om in een afgewerkt onderdeel
- Decoratie en graveerwerk — Teksten, versieringen, reliëfs en persoonlijke projecten.
- Prototypen - Modellen en delen om de geometrie van een zelf gemaakt ontwerp te toetsen.
- Onderdelen en korte series — Contouren, zakken en delen op basis van klaargezette G-code.
- Eigen projecten — U bent vrij om orders uit te voeren naar uw eigen afbeelding of geometrie.
- Volgende bestellingen — Het assortiment kan worden aangevuld met nieuwe producten en korte series.
Overzicht van afgewerkte onderdelen
Nog meer mogelijkheden
Gaten in de transparante plaat

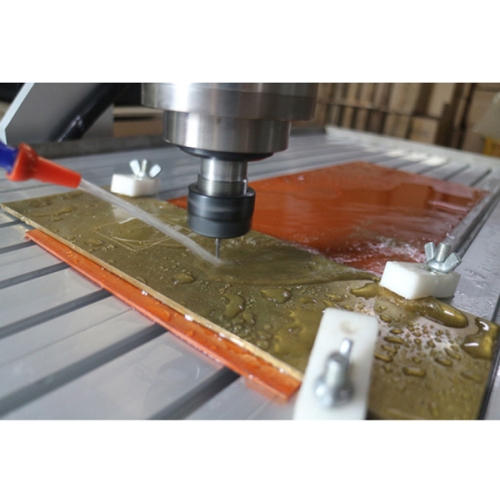

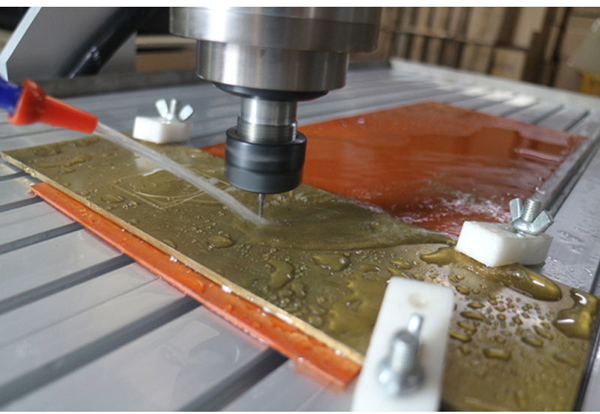

Bewerking met koelvloeistof
Afgewerkt metalen detail
Technische gegevens
| Parameter | Waarde |
|---|---|
| Model | CNC 6040 Z-DQ 4D |
| XYZ-veld | 600 × 400 × 105 mm |
| Machineafmetingen | 880 × 670 × 640 mm |
| Kader | Aluminium 6063 en 6061 |
| Schroeven | Kogel 1605 C7 |
| Leidend | 61 HRC voor de verchroomde as en de lineaire lagers |
| Geleidingsdiameters X/Y/Z | 16 / 20 / 13 mm |
| Stappenmotoren | Tweefasig, 2,8 A, 1,8 Nm |
| Spindel kracht | 2,2 kW |
| Handvat/mouw | ER20 |
| Spindelkoeling | Water |
| Spindel-omwentelingen | 300–24 000 tpm |
| Nauwkeurigheid van de spindel | Radiaal <0,03 mm; axiaal <0,01 mm |
| Positioneernauwkeurigheid | 0,05 mm |
| Snijvoer | 0–2500 mm/min |
| Formaten | G-code, .nc, .ncc, .tab |
| Interface | USB |
| Voeding | 230 V |
| Gewicht van het apparaat | 75 kg |
| Noodstop | Ja |
| Maximale positioneringsafstand | 0–4000 mm/min |
| Afmetingen tafel | 750 × 480 mm |
| De maximale hoogte van het item | 145 mm |
| Z-as sonde | Automatische controle, meegeleverd |
| Uitersten | Na 2 per as |
| Vierde as | Compleet |
| Afmetingen van de roterende as | Houderdiameter 80 mm, hartlijnhoogte 65 mm |
| Koeling voor frees en werkstuk | Gesloten watersysteem |
Machine met bijbehorende uitrusting in deze versie
- Freesmachine CNC 6040 Z-DQ 4D, inclusief watersysteem, controller en spindel van 2,2 kW
- Vierde roterende as
- Z-as sonde en eindschakelaars
- Voedingskabel en USB
- Set montagesleutels
- Spantangen
- Frezen
- Klemklemmen
- Gebruikershandleiding
Vragen vóór aankoop
Welke afmetingen heeft het werkgebied van de freesmachine?
600 × 400 × 105 mm.
Welke spindel werd gebruikt?
2,2 kW.
Hoe communiceert de controller?
USB.
Wat kunt u met de vierde as doen?
Compleet.
Wat krijg ik bij de machine?
Freesmachine CNC 6040 Z-DQ 4D met watersysteem, controller en spindel van 2,2 kW; vierde draaias; Z-assonde en eindschakelaars; voedingskabel en USB-kabel; set montagesleutels; spantangen; frezen; klemmen; gebruiksaanwijzing.
