FIBER-markeerlaser: zwarte markering, gravure en kleur op metaal
Donkere tekst op gereedschap, een licht logo op geanodiseerd aluminium, een gekleurd patroon op staal en een voelbaar reliëf zien er heel anders uit. Een FIBER-markeerlaser maakt deze effecten via verschillende wisselwerkingen tussen straal en materiaal. Bekijk de voorbeelden en ontdek de betekenis van MOPA, 3D-kop en rotatiehulp.
Donkere tekst op gereedschap, een licht logo op geanodiseerd aluminium, een gekleurd patroon op staal en een voelbaar reliëf zien er heel anders uit. Een FIBER-markeerlaser maakt deze effecten via verschillende wisselwerkingen tussen straal en materiaal. Bekijk de voorbeelden en ontdek de betekenis van MOPA, 3D-kop en rotatiehulp.
De belangrijkste punten
- Bepaal eerst de gewenste markering: kleur, contrast, coatingverwijdering of materiaalafname.
- MOPA, autofocus, 3D-kop en rotatiehulp lossen verschillende taken op.
- Stem werkgebied, opspanning en proef af op het echte werkstuk en de stuksaantallen.
Drie verschillende processen onder de gezamenlijke naam ‘markeren’
Drie effecten, drie verschillende doelen
Graveren met materiaalafname
De laser neemt een deel van de ondergrond af. Er ontstaat een verdieping.
Oppervlaktemarkering
Verandering van het uiterlijk van de bovenlaag, afhankelijk van metaal en parameters.
Coatingverwijdering
De ondergrond onder een laag blootleggen, bijvoorbeeld op geschikt geanodiseerd materiaal.
Graveren neemt een deel van het materiaal af en vormt een verdieping. De markering kan voelbaar zijn; de diepte volgt uit een geplande strategie, vaak met meerdere doorgangen. Oppervlaktetekst en een diep reliëf hebben niet dezelfde maaktijd of werkwijze.
Thermisch markeren verandert het uiterlijk van het oppervlak. Op geschikte metalen vormt of verandert gecontroleerde verwarming een oxidelaag; een donkere markering is mogelijk en op sommige staalsoorten en titanium ook kleuren. Hierbij wordt geen inkt aangebracht. Het gewenste resultaat kan duidelijk contrast zijn zonder bewust een verdieping te maken.
Coatingverwijdering legt een laag met een ander uiterlijk bloot. Een voorbeeld is een lichte markering na verwijdering van een geschikte verflaag van metaal. Beoordeel hierbij vooral contrast, schone randen en de toestand van de onderliggende laag.
De doorsneden hieronder tonen de principes van deze processen. In een echt werkstuk kunnen effecten samenkomen; kleur op een foto bewijst daarom niet automatisch diepte of mechanische duurzaamheid van de markering.
Hoe spiegelbeweging een afbeelding in een markering omzet
De straal bereikt het materiaal via een galvo-scankop. Kleine bewegende spiegels leiden de straal langs het opgegeven pad. Zo ontstaan kleine tekst, lijnen en vullingen zonder dat de volledige kop over elk punt beweegt. De optiek bundelt de straal in het werkgebied; het onderdeel positioneert u op de tafel of in een houder.
Het voorbereide ontwerp heeft vaste afmetingen, objectvolgorde en vulling. De operator kiest vermogen, snelheid, frequentie, lijnafstand, aantal doorgangen en — als de bron dit ondersteunt — pulsduur. Focus en herhaalbare werkstukpositie zijn even belangrijk als deze instellingen.

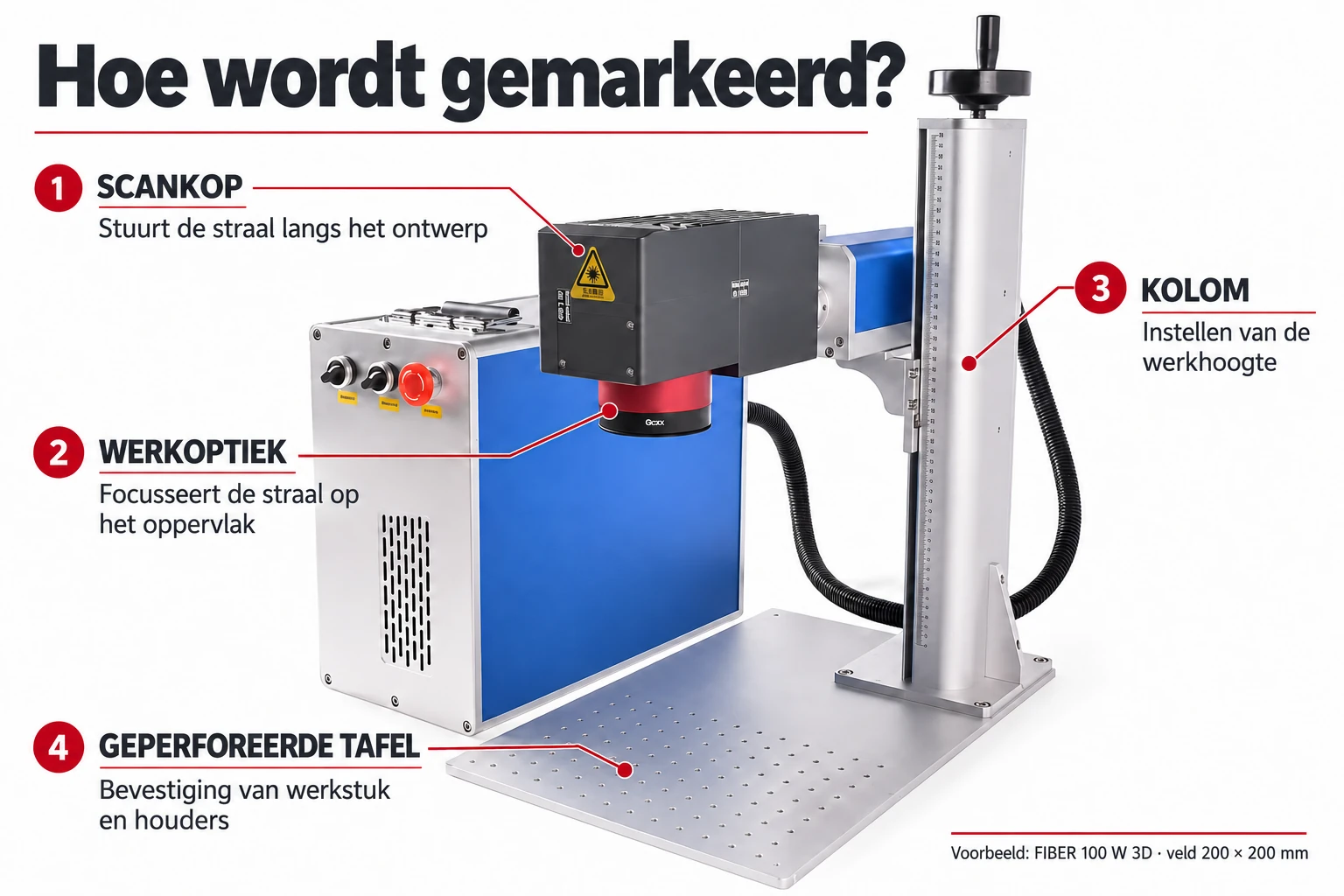

Op de beschreven foto ziet u kop, werkoptiek, kolom en tafel. Alleen de apparaatbehuizing geeft geen volledig beeld van alle vereiste werkplekafschermingen. Metalen kunnen straling reflecteren; de beveiliging hangt af van het concrete apparaat en proces.
Leidt de straal langs lijnen en vullingen van het ontwerp.
Bundelt de straal op de juiste afstand van het oppervlak.
Stelt de kophoogte boven het werkstuk in; verwar de draaiknop niet met een autofocussensor.
Ruimte voor houders en herhaalbare positionering van het werkstuk.
Staal: donkere tekst, afbeelding en kleurverandering
Bekijk bij het metalen onderdeel hoe het kleine tekstgebied ontstaat zonder dat mechanisch gereedschap het oppervlak raakt. Bij technische toepassingen tellen markeringsgrootte, leesbaarheid, positie en herhaalbaarheid op volgende exemplaren. Leg bij serienummers en machineleesbare codes vooraf de controle- en latere gebruiksomstandigheden vast.
Roestvast staal kan ook met verschillende oppervlaktekleuren worden gemarkeerd. De video met de gekleurde proef toont een effect dat u van verf of bedrukking moet onderscheiden. Legeringseigenschappen, oppervlakteconditie en reinheid, straalparameters en lijnafstand beïnvloeden het uiteindelijke beeld.
Voor zo'n project helpt een eigen testmatrix. Elk vlak krijgt een andere, vastgelegde combinatie van instellingen; alle vlakken worden op hetzelfde materiaal gemaakt. Veronderstel niet dat een kleur op de ene plaat identiek is op een andere afwerking. De standaardmarkeerlaser toont het concrete effect uit de video; het brontype is niet alleen uit de patroonkleuren af te leiden.
Koolstofstaal: tekst op een donkere proef
De straal maakt tekst op het donkere oppervlak van een stalen plaatje.
Gerelateerd aanbod → · Video openenRoestvast staal: vlakken met verschillende kleuren
De laser maakt meerdere kleine kleurvlakken op dezelfde metalen proef.
Gerelateerd aanbod → · Video openenAluminium: onderscheid metaal, anodiseerlaag en verf
Lichte letters op een donker bordje ontstaan vaak door de werking op een coating. Geanodiseerd aluminium, geverfd aluminium en een onbehandelde legering zijn niet één materiaal met één recept. Het oppervlak onder de straal en het gewenste resultaat verschillen.
Bekijk bij de gecoate proef de grens tussen achtergrond en letter. Juist scherpte en gelijkmatigheid van het gemarkeerde gebied bepalen het uiterlijk van kleine tekst. Controleer bij een technisch label ook dunne lijnen, kleine cijfers en de markering na de vereiste reiniging.
Wilt u een zwarte markering op geschikt voorbereid aluminium of bewerking van een veeleisende coating, bekijk dan een proef met de concrete bron en configuratie. Trek het resultaat van een zwart bordje niet door naar elk zilverkleurig voorwerp. Ook kromming telt: een vlak plaatje en de zijkant van een cilindrisch onderdeel kunnen een andere opspanning vragen.
Op gekleurd anodiseerwerk kan een lichte markering ontstaan door de kleurstof te veranderen of te verwijderen terwijl een groot deel van de anodiseerlaag behouden blijft. Dit betekent niet altijd dat kaal metaal blootkomt. Witte tekst alleen bewijst daarom geen diepe gravure of volledige verwijdering van de beschermlaag.
Gecoat aluminium: een contrastrijke markering blootleggen
Op de oranje coating van het plaatje ontstaat een lichte tekst.
Gerelateerd aanbod → · Video openenMessing, sieraden en kunststoffen: stem het effect af op het product
Op kleine metalen voorwerpen kunt u initialen, afbeeldingen of diepere patronen maken. Vraagt het ontwerp om een voelbare gravure in messing, beoordeel dan materiaalafname en oppervlakteafwerking, niet alleen het contrast op een foto. Bij dunne onderdelen tellen ook warmte-invloed en ondersteuning mee.
Bij sieraden is het een aparte keuze of het patroon alleen het oppervlakte-uiterlijk verandert of metaal afneemt. Bij edelmetalen is materiaalverlies ook voor het product zelf van belang. Voor een ring of trouwring kan een compatibele rotatiehouder en toegang tot het gewenste oppervlak nodig zijn.
Geselecteerde kunststoffen kunnen worden gemarkeerd na bepaling van de precieze samenstelling en keuze van de juiste bron. De personalisatievideo van een hoesje toont één product en bevestigt niet de geschiktheid van alle kunststoffen. Vergelijk UV-technologie voor transparant glas of kunststof die een andere golflengte vraagt. Een UV-laser is niet hetzelfde als een standaard fiberlaserbron van 1064 nm; een handelscategorie vervangt geen lasertype en golflengte.
Kunststof: een kant-en-klaar hoesje personaliseren
Op het blauwe hoesje ontstaat tekst.
Gerelateerd aanbod → · Video openenWat biedt MOPA? Pulscontrole, niet alleen extra watts
Bij een MOPA-bron zijn pulsduur en frequentie onafhankelijk instelbaar binnen het apparaatbereik. Dit vergroot de controle over hoe energie op metaal inwerkt. Bij hetzelfde gemiddelde vermogen kan een andere pulsverdeling voor een ander effect dienen: contrast, fijne details, kleur of materiaalafname.
Een concreet voorbeeld uit ons aanbod is de xTool F2 Ultra met MOPA-laser van 60 W. De fabrikant vermeldt een instelbare pulsduur van 2–500 ns en frequentie van 30–4000 kHz. In de originele demonstratie ziet u een gekleurd patroon op metaal. Bekijk kleuronderscheid en details van het afgewerkte motief; beschouw het niet als garantie voor dezelfde kleur op elke legering.
F2 Ultra is verkrijgbaar met alleen de MOPA-bron van 60 W of met twee lasers en een extra diode van 40 W. Dit zijn twee bronnen voor verschillende taken, dus we tellen de vermogens niet op. Het standaardwerkgebied is 220 × 220 mm. Materiaal en gewenst effect bepalen welke bron voor een project wordt gebruikt.
MOPA: een gekleurd patroon op een metalen hanger
Originele xTool F2 Ultra-demonstratie: een gekleurde kwal aanbrengen en de afgewerkte hanger tonen. De kleur hangt ook af van metaal, afwerking en kijkhoek.
Bron van de fabrikant · Video openenReliëf, 3D-kop, autofocus en rotatiehulp: onderscheid de functies
| Begrip | Wat er in het proces verandert | Voorbeeldtaak |
|---|---|---|
| Reliëf of ruimtelijke gravure | U neemt materiaal op verschillende dieptes af volgens het ontwerp | Een voelbaar patroon in een vlakke metalen proef |
| 3D-kop / dynamische focusregeling | Het systeem regelt de focuspositie binnen het voor de configuratie toegestane bereik | Werken met geometrie en hoogte die focuscorrectie vragen |
| Rotatiehulp | De houder draait het voorwerp fysiek | Markering rond een cilinder, ring of andere geschikte vorm |
| Autofocus | Helpt de werkafstand vóór de opdracht bepalen | Een volgend werkstuk met een andere hoogte voorbereiden |
Het woord ‘3D’ bij een resultaat zegt nog niet welke kop is gebruikt. Een diep reliëf kan op een vlak oppervlak in meerdere doorgangen ontstaan. Een video met een draaiend voorwerp toont daarentegen een draaias in actie. Controleer bij een ongelijk werkstuk het focusregelbereik, compatibele software en de mogelijkheid om de juiste geometrie voor te bereiden.
Het genoemde 100 W 3D-aanbod vermeldt een 3D-galvokop en EZCAD3 PL. Het gewone 100 W-model heeft een galvokop en EZCAD PL. Het verschil is dus niet terug te brengen tot hetzelfde aantal watt. Toon vóór uw keuze de voorwerpvorm, markeeroppervlakte en vereiste procesgang.
Rotatiehulp: markering op een cilindrisch onderdeel
De houder draait het metalen voorwerp terwijl de laser de zijkant markeert.
Gerelateerd aanbod → · Video openenWerkgebied, lens en serie: een kleine markering vraagt om een goed plan
Het werkgebied moet het ontwerp bevatten en de beschikbare hoogte het voorwerp inclusief houder. Optiek en veldgrootte hangen samen met focuspunt en werkafstand; de grootste lens is dus niet automatisch de beste keuze voor de fijnste afbeelding. Beoordeel details van kleine codes of tekst op de uiteindelijke grootte.
Bij series is een opspanmal nuttig: die positioneert opeenvolgende onderdelen en helpt de handmatige insteltijd beperken. Camerasystemen en functies voor batchherkenning bieden een andere werkorganisatie als het model die ondersteunt. Een camera verandert de materiaalsamenstelling of de regels voor parameterkeuze niet, maar kan de positionering verbeteren.
Scansnelheid in mm/s is geen aantal afgewerkte stuks per uur. De tijd hangt af van vuloppervlakte, lijnafstand, aantal doorgangen, positioneringswisselingen en onderdeelwisseling. Gebruik hetzelfde ontwerp en identiek materiaal voor een echte vergelijking.
Vier configuratievoorbeelden — vier verschillende aankoopvragen
| Configuratie | Bron en werkgebied | Wat u voor uw eigen taak vergelijkt |
|---|---|---|
| 30 W met afscherming | RAYCUS 30 W; 150 × 150 mm | Werkplekopbouw, toegang tot het onderdeel, opspanning en voorbereiding van herhaalbare markeringen |
| 100 W met autofocus | RAYCUS 100 W; 200 × 200 mm | Bewerkingsbereik, hoogte, focus en tijd voor het concrete patroon |
| 100 W 3D met autofocus | RAYCUS MOPA 100 W; 200 × 200 mm; 3D-kop | Werkstukgeometrie, focuseisen en compatibiliteit met EZCAD3 |
| xTool F2 Ultra | MOPA 60 W; 220 × 220 mm; diode 40 W bij de uitvoering met twee lasers | Pulsregeling, kleureffect, camera's en werkorganisatie binnen het fabriekssysteem |
Dit is een vergelijking van eigenschappen uit actuele aanbiedingen, geen vermogensranglijst. Vergelijk machines niet alleen op de maximale diepte in een tabel of een demonstratie van klein metaal uitsnijden. Een galvomarkeerlaser en een gespecialiseerde FIBER-plaatsnijmachine voeren verschillende taken uit.
De proef waarop u de aankoop baseert moet uw kleinste markering, diepste vereiste deel en echte oppervlak bevatten. Controleer bij codes de uitlezing; voer bij eisen aan slijtage of chemicaliënbestendigheid een passende test op de afgewerkte markering uit.
Een proef voorbereiden die een bruikbaar antwoord geeft
Voeg aan uw selectievraag een foto met afmetingen, het ontwerp en het aantal stuks per partij toe. Zo kan worden bepaald of brontype, werkgebied, bewerkingsgeometrie, houder of snelle werkstukwisseling doorslaggevend is.
Voor gebruik in de werkplaats
Een markeerproef op uw werkstuk
Verduidelijk dit vóór uw keuze
Vragen en antwoorden
Is een gekleurde markering op staal een bedrukking?
Bij het beschreven proces ontstaat kleur door de laserwerking op het oppervlak, onder meer via een oxidelaag. Er hoeft geen inkt te worden aangebracht. Het effect hangt af van legering, afwerking en parameters.
Betekent elke kleur in de video dat MOPA is gebruikt?
Nee. Het brontype wordt niet alleen op basis van het uiterlijk bepaald. MOPA geeft extra controle over pulsduur en frequentie; koppel een concreet effect aan een bevestigde configuratie.
Betekent autofocus dat elk gekromd oppervlak automatisch kan worden gemarkeerd?
Autofocus helpt de werkafstand instellen. Een geometrie met wisselende hoogte volgen is een aparte kwestie en kan een geschikte kop, oppervlaktemapping of andere opspanning vereisen.
Betekenen 3D en MOPA hetzelfde?
Nee. MOPA beschrijft de bronopbouw en pulsregeling; 3D kan naar focusgeleiding of een ruimtelijk resultaat verwijzen. Controleer de parameters afzonderlijk.
Heeft F2 Ultra in totaal 100 W voor metaal?
De uitvoering met twee lasers heeft een aparte MOPA-bron van 60 W en een diodebron van 40 W voor verschillende toepassingen. Tel die vermogens niet op als het vermogen van één metaalbewerkingsbron.
Mag de transportband van F2 Ultra worden gebruikt om metaal volledig door te snijden?
De fabrikant sluit dit gebruik uit: na het doorsnijden kan de straal de transportband beschadigen. Controleer accessoirebeperkingen voor de concrete bewerking.
Is een gewone FIBER geschikt voor multiplex en transparant acryl?
Een gebruikelijke fiber-markeerlaser voor metaal vervangt bij zulke taken geen CO₂-plotter. Bij een apparaat met twee lasers kan de materiaalkeuze het gebruik van de tweede, diodebron betekenen — ook dan moet de geschiktheid voor de ondergrond worden bevestigd.
