FIBER LASER 100W LASERMARKEERDER 3D 200x200mm LASERMARKER + EZCAD3
VOORRAAD: Beschikbaar
Verzendtijd: 48 uur
Bezorging: Van 0.00 €
Catalogusnummer: 10440
Fabrikantcode: FL-100W-3D
Magazijn voorraad:
EAN Code: 5907052590662
Product voorraad: Nieuw
- Product omschrijving
- Product reviews (0)
Lasermarkeer- en graveermachine met autofocus: 3D FIBER 100W, veld 200 × 200 mm
Maak naamborden en producten naar eigen ontwerp - 3D FIBER 100W met autofocus.
Borden en producten naar uw eigen ontwerp
Voorzie uw producten van een eigen logo, nummer of persoonlijk motief. Met lasermarkering personaliseert en markeert u in uw atelier voorwerpen naar uw eigen ontwerp.
Het FIBER 100W 3D-station met autofocus is vooral bedoeld voor diepe gravering en markeringen op gebogen oppervlakken. De RAYCUS-bron van 100 W werkt samen met een galvokop en een lens die een veld van 200 × 200 mm oplevert. Opschriften, logo's en afbeeldingen brengt u aan op metalen voorwerpen en op daarvoor gekozen materialen, waarbij u het effect afstemt op het materiaal en op het doel van de markering. Dankzij de 3D-kop bewerkt u ook gebogen en onregelmatige oppervlakken, zoals ringen, cilindervormige onderdelen of afgeronde details. De MOPA-technologie biedt meer keuze in het oppervlakte-effect, ook bij kleurmarkering van geschikte materialen. Met autofocus stelt u de brandpuntsafstand in aan de hand van de details. In de set zitten EZCAD3 PL, een draaihulpstuk, een START-pedaal en een veiligheidsbril.
Wie een eigen werkstation heeft, kan afzonderlijke opdrachten uitvoeren, eigen collecties creëren en latere partijen onderdelen voorbereiden.
Zie de marker aan het werk
Wat uw atelier verder kan brengen
3D-kop
Dankzij de 3D-technologie is werken niet beperkt tot een plat oppervlak.
Bron MOPA
De RAYCUS-bron met MOPA-technologie is bedoeld voor uiteenlopende oppervlakte-effecten, kleurmarkering op geschikte materialen inbegrepen.
Markeringsveld 200 × 200 mm
Het markeringsveld van de lens meet 200 × 200 mm.
Autofocus en een instelbaar platform
De autofocus bepaalt de brandpuntsafstand tot het materiaal, wat het klaarmaken van onderdelen voor markering vergemakkelijkt.
Roterend opzetstuk inbegrepen
Het draaihulpstuk laat u ook cilindrische onderdelen en roterende oppervlakken bewerken, mits ze correct gemonteerd zijn.
Luchtkoeling
Ventilatoren zorgen voor luchtkoeling van het toestel.
Gravering en markering in de praktijk
Een klein detail uitsnijden
Markering van de plaat
Fijne patronen op metaal
Inspiratie voor uw producten en vervolgbestellingen
Onderdeelidentificatie
Logo's, cijfers en opschriften op daarvoor geschikte metalen oppervlakken.
Personalisatie
Toewijdingen en originele motieven op voorwerpen die met lasertechniek te bewerken zijn.
Korte uitbarstingen
Aanvullende markeringen en afbeeldingen, gemaakt naar uw eigen ontwerp.

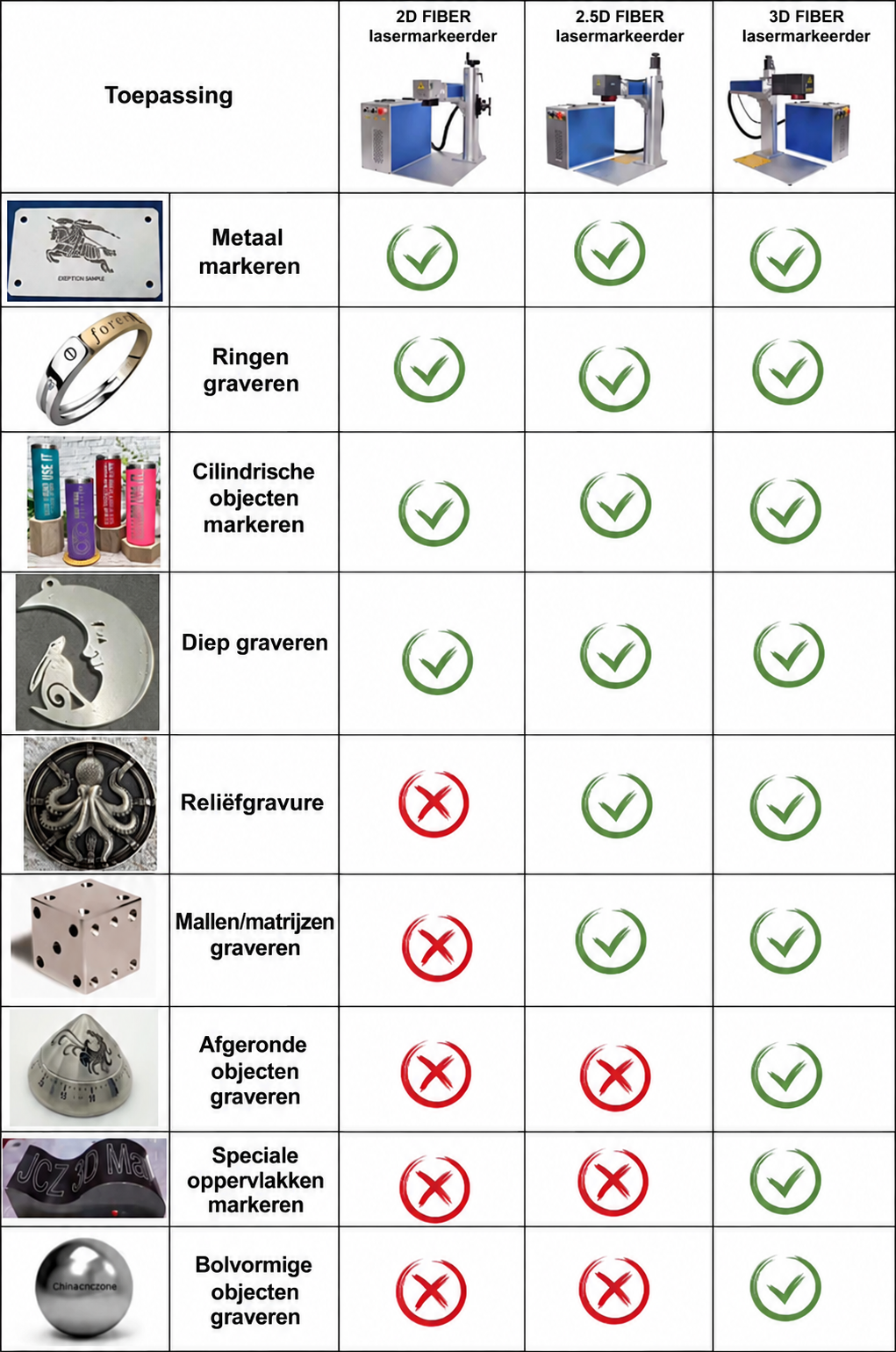

3D-kop
Markeren op driedimensionale oppervlakken
Met 3D-technologie beperkt u zich niet tot een plat vlak. U maakt er markeringen en diepe gravures mee op afgeronde onderdelen, ringen, cilindervormige elementen en onregelmatige vormen. Bij 3D-graveren tellen geometrie, instellingen en het aantal passages zwaar.
Dankzij de ruime mogelijkheden voor focusregeling werkt u binnen deze basisconfiguratie ook op driedimensionale oppervlakken.

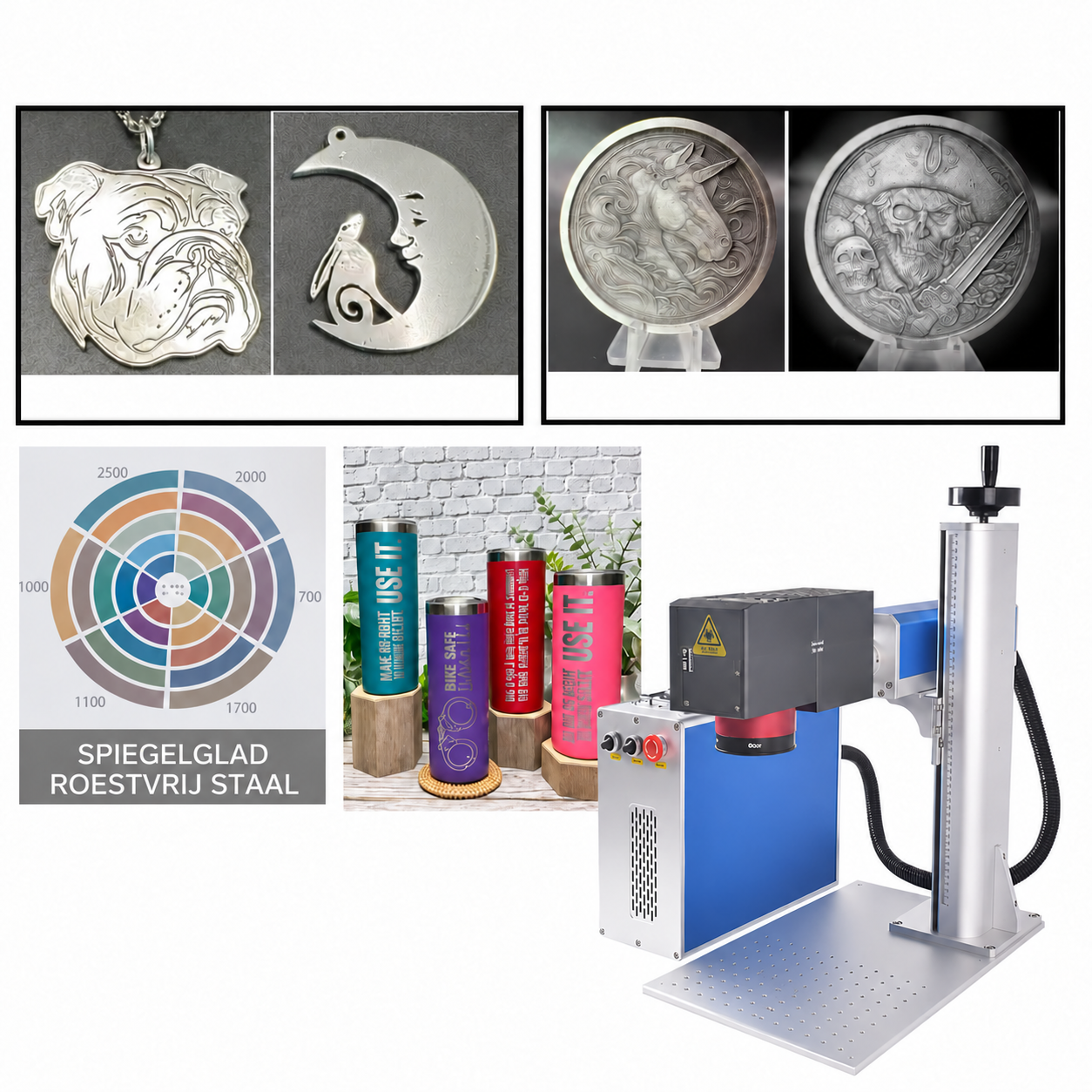

Bron MOPA
Meer grip op het markeringseffect
Dankzij de MOPA-technologie van de RAYCUS-bron zijn verschillende oppervlakte-effecten mogelijk, onder meer kleurmarkering van daarvoor geschikte materialen.
Door de pulsparameters te wijzigen stemt u het proces vrij af op het materiaal en op het contrast en de structuur die u van de markering verwacht.
Markeringsveld 200 × 200 mm
Ruimte voor uw eigen projecten
Het markeringsveld van de lens is 200 × 200 mm groot. De werktafel meet 250 × 250 mm. Het optische veld legt vast waar de laser werkt, terwijl de tafel dient om het voorwerp te plaatsen en vast te zetten. Uw ontwerp mag bestaan uit korte opschriften, symbolen of een grotere grafische lay-out.
Binnen het beschikbare veld legt u één groter motief of een samenstelling van meerdere kleine onderdelen. Personalisatie van afzonderlijke producten kunt u met kleine series combineren.
Autofocus met hoogteverstelbaar platform
Handiger scherpstellen
De autofocus regelt de brandpuntsafstand tot het materiaal, zodat u onderdelen eenvoudiger klaarmaakt voor markering. Het hoofdplatform is in hoogte instelbaar over 0–500 mm. Zo past u het station aan verschillende vormen van voorwerpen aan en blijft de werkafstand voor de gemonteerde lens correct. Een stabiele opstelling en juiste scherpte helpen om leesbare kleine opschriften en een egaal vuleffect te krijgen.
Via de focusinstellingen past u de standaard aan het oppervlak van het volgende voorwerp aan.
Roterend opzetstuk inbegrepen
Roterende oppervlakken personaliseren
Het draaihulpstuk breidt uw werk uit naar cilindrische elementen en roterende oppervlakken die correct zijn gemonteerd. Het hoort bij de set en komt onder meer van pas voor het personaliseren van sieraden en het markeren van kleine metalen onderdelen.
Met het opzetstuk kunnen projecten ook correct gemonteerde roterende voorwerpen omvatten. Zo krijgt u er een extra ontwikkelrichting bij voor personalisatie en markeringen.
Luchtkoeling
Ondersteunende systemen in de samengestelde configuratie
Het toestel koelt met lucht, aangedreven door ventilatoren.
De koeling en uitrusting die in de offerte staan vermeld, vormen de voorzieningen van het station voor de dagelijkse uitvoering van projecten.
Materialen en toepassingen
Metalen en legeringen
- Roestvrij staal en koolstofstaal
- Aluminium, koper en hun legeringen
- IJzer en zink
Edelmetalen en kleine details
- Goud en zilver
- Titanium en platina
- Hangers, medailles, plaquettes en sieraden uit geschikt metaal
Geselecteerde materialen
- ABS
- PP
- Behuizingen en onderdelen uit materialen waarvan de samenstelling bekend is.
Implementatievoorbeelden
Software en besturing
Eigen bestanden en instellingen gebundeld op één plek
In EZCAD3 PL bereidt u in één omgeving werk voor met tekst, vectorafbeeldingen en rasterafbeeldingen. De software wordt in het Pools geleverd. Onder de ondersteunde formaten vallen PLT, DXF, DWG, BMP, JPG en PNG. Via de USB-verbinding werkt u met een computer die onder Windows draait.
Met ondersteuning voor eigen bestanden vult u uw assortiment aan met extra ontwerpen en komt u terug op eerder voorbereide projecten.
Meer mogelijkheden voor uw studio
Eigen creaties en frisse ideeën voor het assortiment.
- Uw eigen creaties — Voer originele afbeeldingen en gepersonaliseerde bestellingen uit, binnen het bereik van deze configuratie.
- Meer projecten — Voorbereide projecten maken het mogelijk collecties op te bouwen en korte series te fabriceren.
- Ideeën voor een ruimer aanbod — Laat de werkplaats evolueren met producten en markeringen die aansluiten bij de technologie en de uitrusting van het toestel.
Personalisatie van de behuizing
Nog meer mogelijkheden
Afbeeldingen met fijne details
Het metalen onderdeel markeren
Personaliseer je telefoonhoesje
Markering op de markt
Technische gegevens
| Parameter | Waarde |
|---|---|
| Laserkracht | 100 W |
| Bron | RAYCUS MOPA |
| Lasertype | FIBER, glasvezel |
| Hoofd | 3D galvo |
| Markeringsveld | 200 × 200 mm |
| Afmetingen van de werktafel | 250 × 250 mm |
| Platformhoogteverstelling | 0–500 mm |
| Focussen | Autofocus |
| Maximale markeerdiepte | < 2,0 mm, afhankelijk van materiaal en instellingen |
| Minimale lijnbreedte | 0,015 mm (15 μm) |
| Minimale lettergrootte | 0,3 mm |
| Precisie bij het positioneren | ±0,001 mm |
| Snelheid markeren | Naar 7000 mm/s |
| Voeding | 230 V |
| Stroomverbruik | Naar 1500 W |
| Koeling | Door de lucht |
| Bedrijfstemperatuur | 5–40°C |
| Software | EZCAD3PL |
| Bestandsformaten | PLT, DXF, DWG, BMP, JPG, PNG en anderen |
| Besturingssysteem | Windows XP, 7, 8, 10, 11; 32/64-bit |
| Interface | USB 2.0/3.0 |
| Gewicht van het apparaat | 38 kg |
| Bron leven | Tot 100 000 uren |
| Conformiteitsverklaring | CE |
| Service na garantie | Ja |
Wat krijg je in het setje?
- Autofocus-lasermarkeermachine 3D FIBER 100 W met veld van 200 × 200 mm
- Oplader
- Collimator
- Galvo-scanner
- Lens
- Bewegend platform
- Roterend opzetstuk
- Bril
- START-pedaal
- EZCAD3PL
- Gebruikershandleiding
- Nauwkeurige houder voor afwijkende en kleine onderdelen
Vragen vóór aankoop
Over welk werkgebied beschikt het apparaat?
200 × 200 mm.
Welke bron is gebruikt?
RAYCUS MOPA.
Welke software gebruikt u met het apparaat?
EZCAD3PL.
Verruim het aanbod van uw atelier met CNCWorld
Benut de mogelijkheden van het FIBER 100W 3D-model met autofocus. Overleg met CNCWorld welke configuratie aansluit bij uw geplande projecten en geniet bij de aankoop van Belgische ondersteuning.
