CO₂-laserkoeling: watercircuit, CW-3000 en koelaggregaat in de praktijk
Een pomp brengt water in beweging, CW-3000 geeft warmte af aan de lucht en een chiller met koelaggregaat onttrekt die actief. Deze drie oplossingen hebben verschillende functies. Bekijk in schema's en foto's hoe het circuit werkt, waar u de toestand controleert en waarom alleen de displaytemperatuur niet volstaat.
Een pomp brengt water in beweging, CW-3000 geeft warmte af aan de lucht en een chiller met koelaggregaat onttrekt die actief. Deze drie oplossingen hebben verschillende functies. Bekijk in schema's en foto's hoe het circuit werkt, waar u de toestand controleert en waarom alleen de displaytemperatuur niet volstaat.
De belangrijkste punten
- Het circuit moet doorstroming door de buis en afvoer van de opgenomen warmte verzorgen.
- Een passieve koeler hangt af van de omgevingstemperatuur; een koelaggregaat heeft een eigen koelcapaciteit.
- De keuze volgt uit buiseisen, werkplaatsomstandigheden en werkcyclus.
Eerst het werkingsprincipe
Twee taken: doorstroming en warmteafvoer
Water moet circuleren en warmte afgeven
Beide taken van het systeem zijn even belangrijk. Een juiste tanktemperatuur bewijst nog niet dat de vloeistof door de laserbuis stroomt.

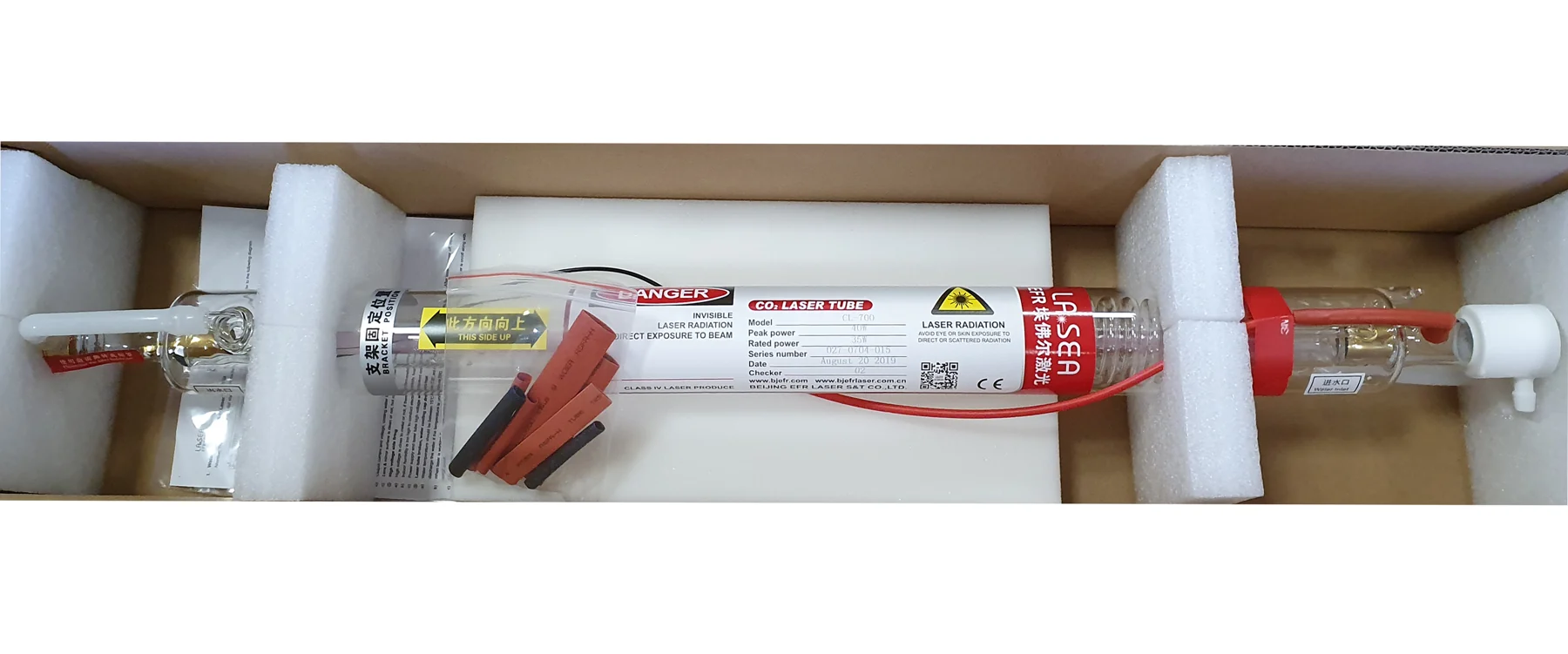

In een klassieke plotter met een vloeistofgekoelde glazen buis stroomt water door de mantel rond de bron. Het neemt de tijdens het werk ontstane warmte op en keert terug naar tank of koeler. Dit circuit moet binnen de eisen van de concrete buis werken: met de juiste doorstroming, temperatuur en vloeistof.
Twee afzonderlijke taken worden gemakkelijk verward. De pomp verplaatst vloeistof, maar is geen koelaggregaat. Blijft de warmte in een kleine tank, dan stijgt de temperatuur ervan. Een warmtewisselaar of koelaggregaat voert warmte af, maar helpt de buis niet als een slang geknikt is, er lucht in het circuit zit of de pomp geen doorstroming levert.
Observeer daarom het hele systeem, niet één indicator. Koel water dat in de tank stilstaat bevestigt niet dat het door de bron stroomt. Een draaiende ventilator bewijst geen juist vloeistofniveau. Deze controles samen geven een veel beter beeld dan alleen de temperatuuraflezing.
Pomp, passieve koeler en koelaggregaat — bekijk het verschil

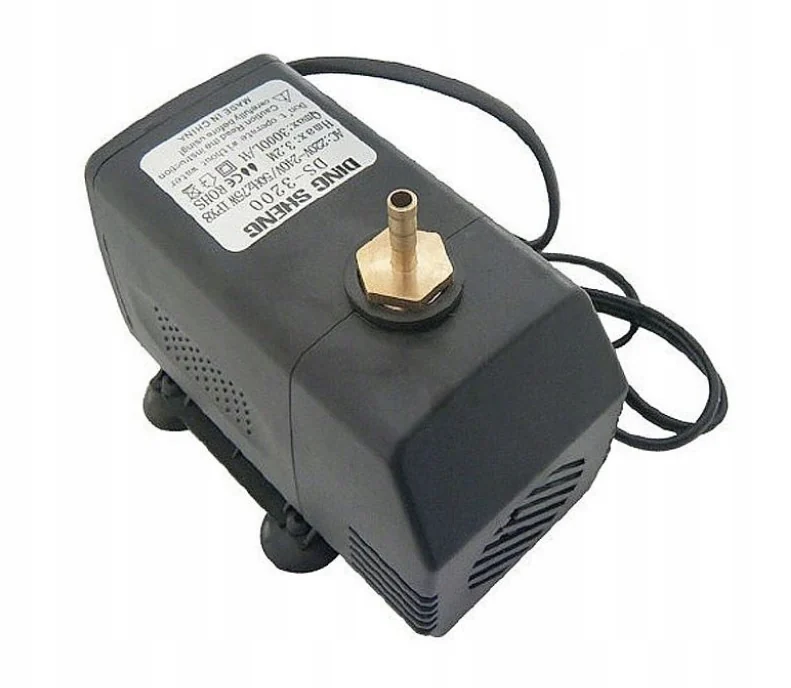

Een pomp met tank zorgt voor circulatie. De vloeistofvoorraad en de omgeving nemen warmte op, waardoor de omstandigheden gedurende de sessie veranderen. Bij deze oplossing moet u bewust controleren of het volledige systeem ook onder belasting aan de apparaateisen voldoet.

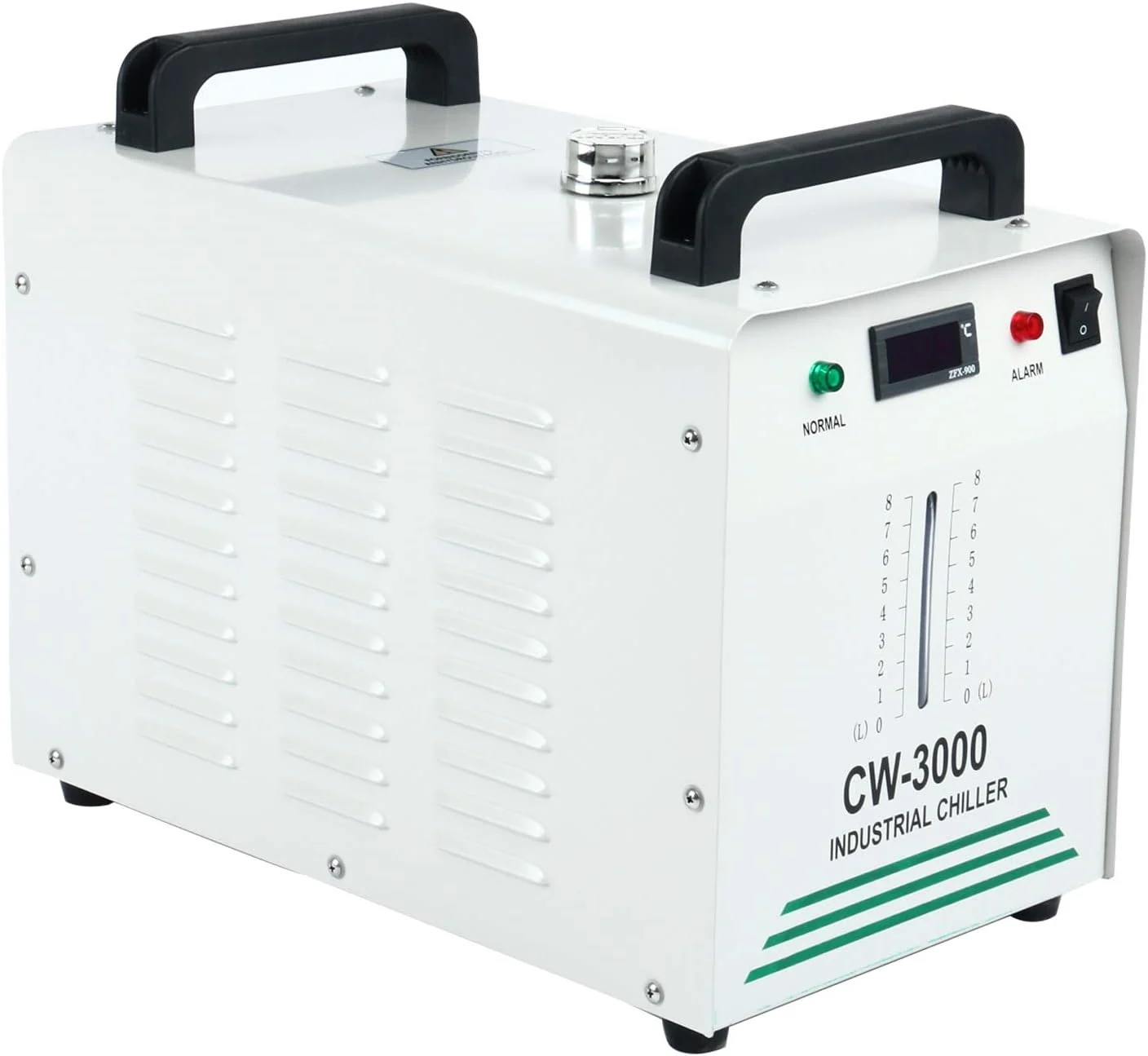

CW-3000 is een passieve oplossing: pomp, warmtewisselaar en ventilator helpen warmte van water aan lucht over te dragen. Er is geen compressorcircuit dat temperatuurregeling zoals bij een actief koelaggregaat mogelijk maakt. Als de werkplaats warmer wordt, verandert de mogelijke warmteafvoer.
De CW-5200 met koelaggregaat gebruikt een koelsysteem met temperatuurregeling. De capaciteit hangt af van uitvoering en werkomstandigheden. Het koelvermogen wordt in W of kW voor bepaalde omstandigheden opgegeven. Dit is een andere grootheid dan 50 W/°C bij CW-3000 — vergelijk deze getallen niet rechtstreeks. Gebruik de actuele gegevens van de aangeboden uitvoering; de aansluitfoto's dienen hier om onderdelen te herkennen.
| Wat u vergelijkt | CW-3000 | De CW-5200 met koelaggregaat |
|---|---|---|
| Wijze van warmteafvoer | Warmtewisselaar en ventilator geven warmte af aan de omgeving | Actief koelsysteem |
| Afhankelijkheid van werkplaatstemperatuur | Bepalend voor de werking van de warmtewisselaar | Blijft belangrijk voor capaciteit en ventilatie van het koelaggregaat |
| Thermische grootheid in het aanbod | 50 W/°C warmteafgiftecapaciteit | Koelvermogen in W of kW volgens de gegevens van de concrete uitvoering |
| Wat bevestigd moet worden | Of het systeem in de warmste periode binnen de toegestane omstandigheden blijft | Of capaciteit, doorstroming en instellingen bij de concrete installatie passen |
| Gemeenschappelijke voorwaarde | Juist vloeistofniveau, vrij circuit, vereiste ventilatie en werkende beveiligingen | |
In de zomer veranderen de omstandigheden voor het hele systeem
Stel u dezelfde koeler voor in een koele ruimte en naast een werkende machine op een hete dag. In het tweede geval is de lucht die warmte opneemt warmer en kan het temperatuurverschil kleiner zijn. CW-3000 wordt geen koelaggregaat door de displaywaarde te veranderen.
Vermeld bij de selectie de hoogste verwachte omgevingstemperatuur, de opstellingsplaats en het soort werk. Een korte proef en een urenlange serie vormen verschillende belastingen. Een afgedekt rooster of hete lucht van een ander apparaat bij de inlaat verandert de omstandigheden eveneens.
Bekijk de samenhang
Wat verandert de werkplaatstemperatuur?
Verschuif de waarden en bekijk de grens van een passieve koeler. Dit model verklaart het principe en berekent geen keuze voor een concreet apparaat.
De gewenste temperatuur ligt onder de omgevingstemperatuur. Een warmtewisselaar met ventilator alleen bereikt dit doel niet.
Kan actief koelen binnen zijn capaciteitsgrenzen. Houd rekening met belasting, werkomstandigheden en het toegestane buisbereik; alleen de ingestelde waarde garandeert het resultaat niet.
Lees de aansluitingen en volg daarna de slangen

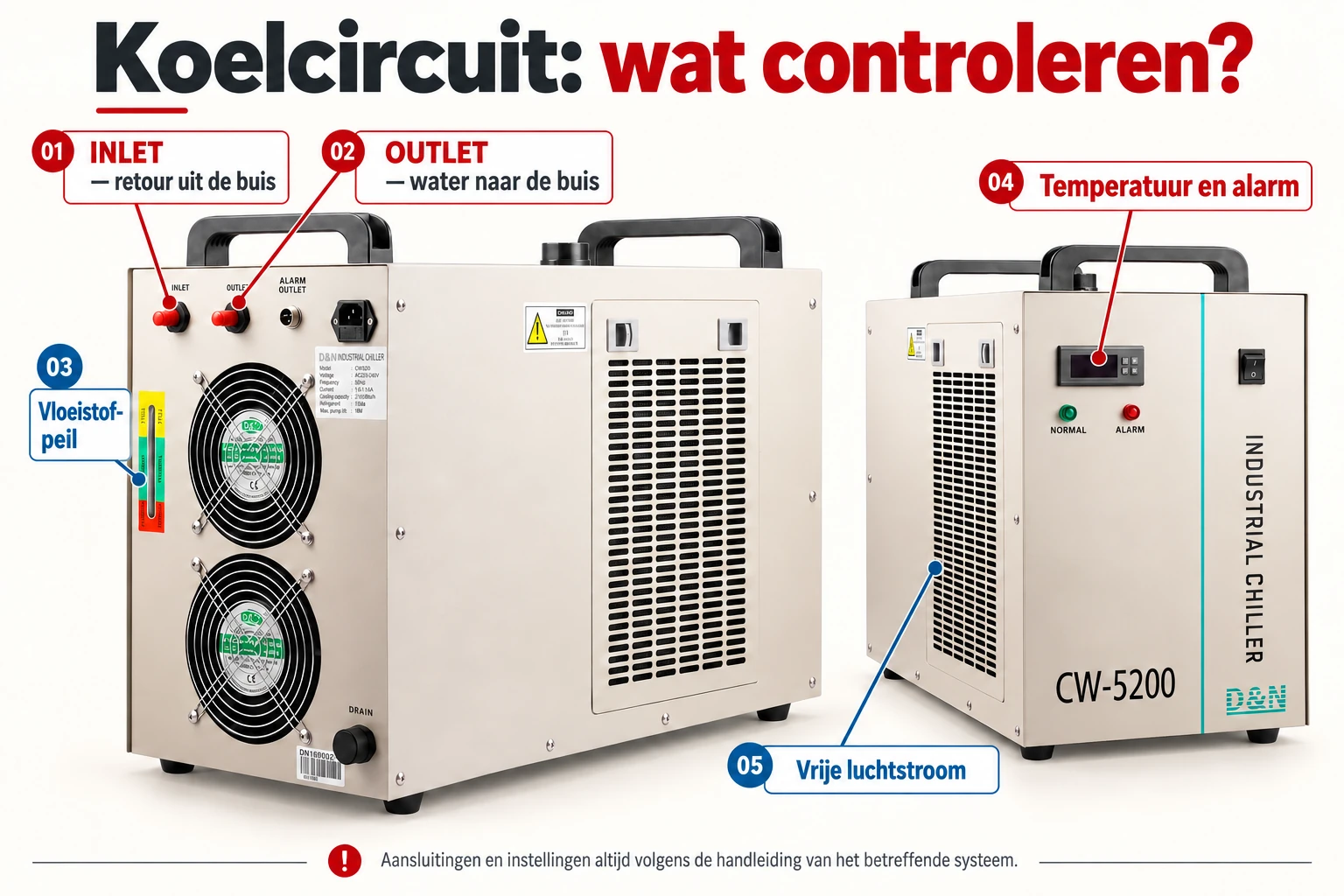

De beschreven CW-5200-foto's tonen de aansluitingen: OUTLET duidt de vloeistofuitgang van de koeler naar het apparaat aan; INLET duidt de retour naar de koeler aan. De aansluiting ALARM OUTLET is een signaalaansluiting, geen extra wateraansluiting. Dit onderscheid is op de foto duidelijker dan in een parameterlijst.
De stroomrichting door de buis zelf, slangdiameter en ontluchtingswijze volgen uit de setdocumentatie. Volg bij ingebruikname het echte circuit: koeler → apparaat → retour. Veronderstel geen juiste aansluiting alleen omdat beide slangen vastzitten.
De verticale indicator helpt het vulniveau controleren, het paneel toont temperatuur en bedrijfstoestand en de roosters hebben vrije ruimte nodig. Controleer het aflezen van schaal en alarm en de toegestane niveaus voor uw uitvoering. De foto helpt onderdelen herkennen; technische gegevens haalt u uit het gegevensblad van het concrete apparaat.
Retourvloeistof van de laserbuis naar de koeler.
Water van de koeler naar de buis.
Controleer volgens de schaal en instructies van het betreffende apparaat.
Temperatuur vervangt geen bevestiging van doorstroming door de buis.
Zorg voor de door de fabrikant vereiste ruimte voor luchtstroming.
Kouder is niet altijd beter
De juiste temperatuur is het voor de bron vastgelegde werkbereik, geen wedstrijd om de laagste aflezing. Een te sterk gekoelde buis of slang kan in een vochtige ruimte condens veroorzaken. Hetzelfde ziet u op een koud glas dat in warme lucht wordt gebracht.
Daarom geven we geen instelling voor elke CO₂-laser. U hebt aanbevelingen van buis- en koelfabrikant en de werkelijke werkplaatsomstandigheden nodig. Ontstaan druppels, lekkage of een alarm, stop dan de emissie en verhelp de oorzaak volgens de machineprocedure. Verhoog het vermogen niet om een slechter resultaat te compenseren.
Controleer ook de stabiliteit in de tijd. Een temperatuurregistratie aan het begin, tijdens representatief werk en daarna is nuttiger dan één displayfoto zonder informatie over de belasting.
Eerste ingebruikname: een korte controlereeks
- Bepaal de samenstelling van de set. Noteer buis- en koelermodel, toegestane vloeistof, vereiste doorstroming en temperatuurbereik.
- Controleer de installatie. Controleer slangconditie, verloop, verbindingen en ventilatieruimte. Voer werkzaamheden uit terwijl het apparaat in de door de handleiding voorgeschreven toestand staat.
- Vul correct. Gebruik de goedgekeurde vloeistof en het voorgeschreven niveau. Laat de pomp niet drooglopen.
- Start eerst alleen het circuit. Bevestig de circulatie vóór laseremissie; controleer op lekken, knikken en bellen op plaatsen waar ze de koeling hinderen.
- Controleer de beveiligingen. Alarmsignaal en doorstroombeveiliging moeten volgens de documentatie van de volledige set werken. Omzeil beveiligingen niet in plaats van controles uit te voeren.
- Voer een werkproef uit. Observeer de omstandigheden bij een klein project en daarna onder een representatieve belasting.
Deze volgorde structureert de installatiecontrole. Concrete waarden en aansluitwerkzaamheden moeten bij uw modellen passen.
Waarom liters per minuut niet de hele installatie beschrijven
De opgegeven pompcapaciteit en opvoerhoogte worden niet in elk willekeurig circuit tegelijkertijd bereikt. Slangen, trajectlengte, koppelingen, hoogteverschil en weerstand in het apparaat beïnvloeden het werkelijke bedrijfspunt.
Een hoger getal op het etiket vervangt daarom geen bevestiging van de vereiste doorstroming door de buis. Geef voor de selectie slangdiameters, lengtes, verloop en eisen van de bronfabrikant door. Controleer ook of het alarmsignaal op de voorgeschreven manier met de machine kan samenwerken.
Ook het tankvolume is geen koelvermogen. Een grotere vloeistofvoorraad kan langzamer van temperatuur veranderen, maar voert niet automatisch de voortdurend toegevoerde warmte af. Dit verschil telt bij de planning van lange series.
En als de koeling al in de machine is ingebouwd?
Niet elke plotter heeft een losse koeler ernaast. Een voorbeeld van een andere werkplekindeling is xTool P3 met een geïntegreerd koelsysteem. Het originele fabrikantmateriaal toont deze functie als onderdeel van de hele machine.
Een ingebouwd systeem verandert het aantal externe onderdelen en de bediening, maar heeft nog steeds gebruikseisen. Controleer vóór de vergelijking van configuraties wat de set omvat, hoe u de koeling controleert en welke gebruikerstaken de documentatie voorschrijft.
Dit toont waarom de vraag naar een geschikte laserchiller begint bij het exacte apparaatmodel. Aanbevelingen voor een klassieke installatie met glazen buis en extern circuit gelden niet automatisch voor elke constructie.
Geïntegreerde P3-koeling
Fabrikantanimatie die de plaats van het koelsysteem in het apparaat toont.
Bron van de fabrikant · Video openenSymptoom → wat u bekijkt → volgende stap
| Wat u waarneemt | Eerste controles | Volgende stap |
|---|---|---|
| De temperatuur stijgt tijdens de serie | Omgeving, roosters, warmtewisselaar, werkcyclus en belasting | Vergelijk met het installatiebereik en controleer de systeemkeuze |
| De temperatuur lijkt juist, maar er is een doorstroomalarm | Vloeistofniveau, pomp, slangen en circuit door het apparaat | Verhelp de oorzaak vóór emissie; omzeil de beveiliging niet |
| Bellen of instabiele doorstroming | Vulniveau, slangverloop en ontluchtingsprocedure | Herstel de omstandigheden volgens de sethandleiding |
| Vocht op koude onderdelen | Ruimteomstandigheden en temperatuur ten opzichte van het dauwpunt | Stop het werk en herstel veilige omstandigheden vóór hervatting |
| Lekkage, beschadigde slang of ongewoon geluid | Plaats van het probleem en systeemtoestand na correct uitschakelen | Werk niet met een defecte installatie; verzamel gegevens voor de servicedienst |
Alarmcodes verschillen per besturing en uitvoering. Gebruik geen willekeurige codetabel; noteer de volledige melding, het model en het moment waarop deze optreedt.
Verzamel volledige gegevens voor de keuze van koeling
De kortste weg naar een passende keuze is een beschrijving van de echte werkplek: buismodel en optisch vermogen, koeleisen van de fabrikant, typische taak, sessieduur en hoogste werkplaatstemperatuur. Voeg foto's van aansluitingen en aanduidingen op het huidige apparaat toe.
Als de koeling al werkt en het probleem pas onlangs ontstond, vermeld dan wanneer het begint, wat de aflezingen zijn en of materiaal, vloeistof, slangen of opstellingsplaats veranderden. Het onderscheid tussen een onjuiste systeemkeuze en een storing in de bestaande installatie voorkomt dat u onderdelen op goed geluk koopt.
Voor gebruik in de werkplaats
Gegevenslijst vóór selectie of serviceaanvraag
Verduidelijk dit vóór uw keuze
Vragen en antwoorden
Koelt CW-3000 het water tot onder de ruimtetemperatuur?
Een koeler met alleen warmtewisselaar en ventilator koelt niet actief tot onder de omgevingstemperatuur. De warmteafgifte hangt af van temperatuurverschil en installatieomstandigheden.
Betekent 50 W/°C dat CW-3000 bedoeld is voor een laser van 50 W?
Nee. Dit zijn verschillende grootheden: warmteafgiftecapaciteit en optisch bronvermogen. De selectie vraagt om warmtebelasting en de eisen van de concrete buis en installatie.
Heeft elke CO₂-laser een externe chiller nodig?
Niet elke constructie heeft hetzelfde systeem. Klassieke glazen buizen gebruiken vaak een extern circuit; andere machines hebben geïntegreerde koeling of een andere bron. De documentatie van het concrete model is het uitgangspunt.
Kan ik één aanbevolen temperatuur voor alle buizen instellen?
Er is geen juiste instelling voor alle bronnen en omstandigheden. Het bereik van de concrete set geldt, met aandacht voor omgevingstemperatuur, luchtvochtigheid en condensrisico.
Het paneel toont een normale temperatuur. Mag ik het doorstroomalarm negeren?
Nee. Tanktemperatuur en doorstroming door de buis zijn aparte voorwaarden. Bepaal eerst de alarmoorzaak en herstel een goed werkend circuit.
