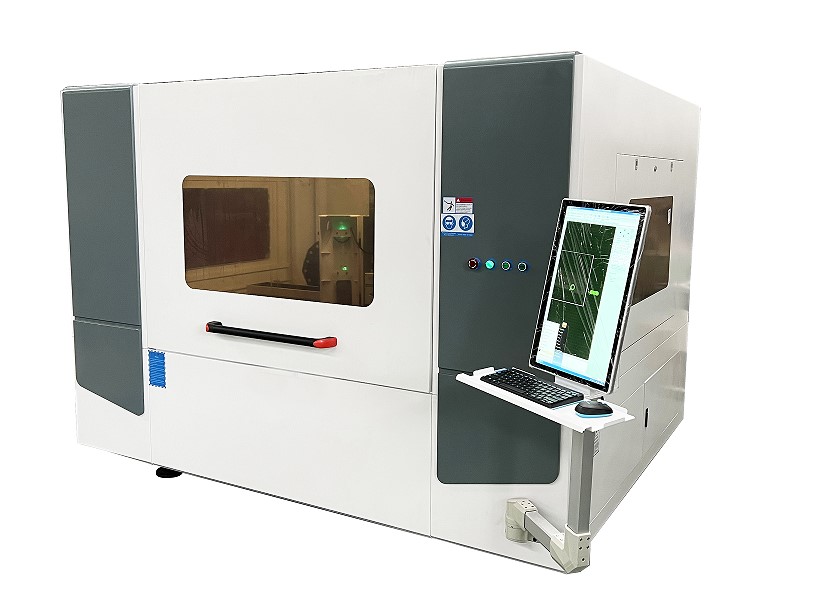

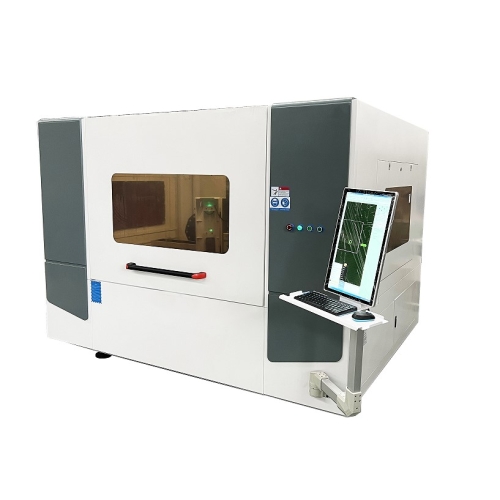

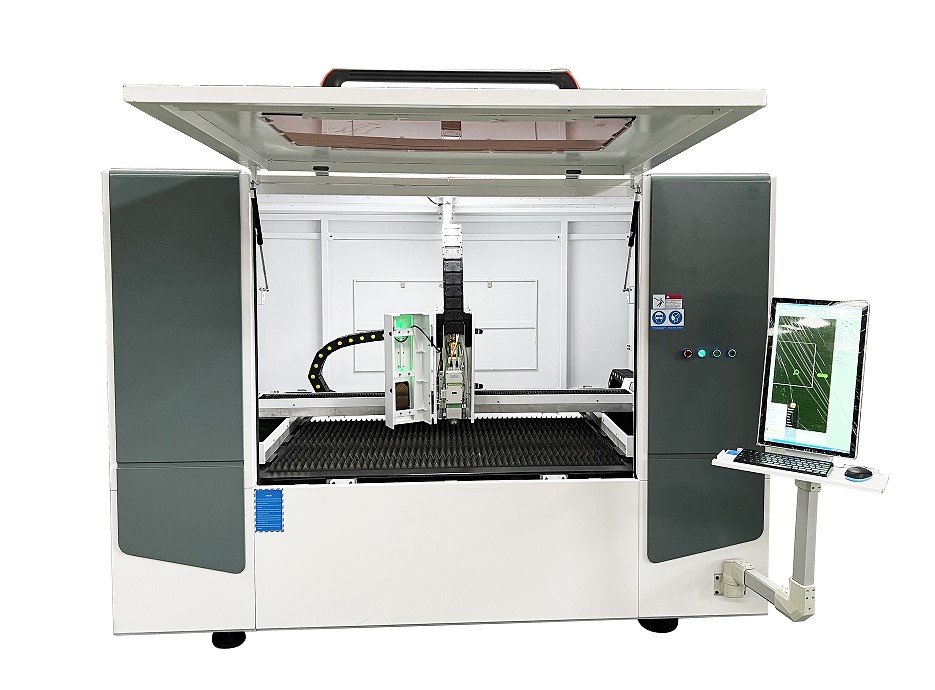

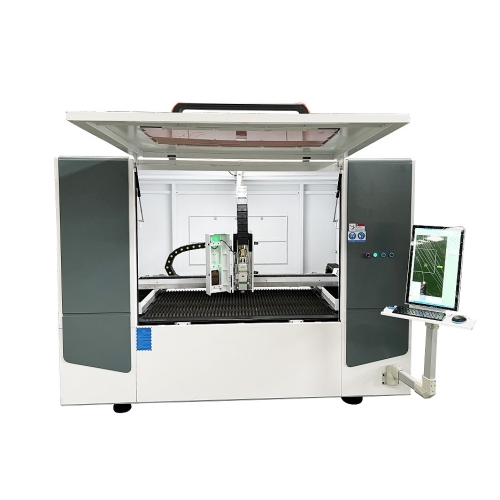

FIBER UG-1390FL lasersnijmachine - 3000 W, 1300 × 900 mm
Gesloten metaalsnijmachine met een kop die automatisch de focus stelt, een computer, koeling en werkapparatuur.
Metaal snijden volgens uw eigen ontwerpen
Creëer technische elementen, borden en behuizingsonderdelen op uw eigen FIBER-snijmachine. Lasertechnologie geeft u de vrijheid om contouren, gaten en arrangementen van meerdere details in één project te implementeren.
UG-1390FL is een FIBER lasersnijmachine met 3000 W-vermogen, ontworpen voor het voorbereiden van metalen details uit plaatmetaal. In het veld 1300 × 900 mm kunt u elementen rangschikken op basis van hun vorm en seriegrootte. De machine is geschikt voor panelen, handgrepen, behuizingen, apparaatonderdelen en andere details waarvan het ontwerp kan worden voorbereid als contouren voor het snijden. De configuratie combineert een MAX MFSC-3000C-bron, een RAYTools BMH110 autofocuskop en een 2000 FSCUT-bediening met CypCut2000s-software. Een geïntegreerde computer met scherm en afstandsbediening maken het makkelijker om een taak voor te bereiden en het apparaat op de werkplek te bedienen.
Uw eigen metaalbewerking opent de mogelijkheid tot het maken van prototypes, korte series en lopende bestellingen. Je hebt controle over de geometrie van het project en de organisatie van het werk in de fabriek.
Plaatwerk snijden met een FIBER laser
De belangrijkste voordelen
Kracht voor dagelijkse taken
De MAX-vezelbron biedt een vermogen van 3000 W en werkt in de 1060–1080 nm-band. U krijgt uw eigen laserstation om bestellingen uit te voeren, van een enkel detail tot een reeks elementen. Procesontwerp en parameters blijven onder uw controle.
Nauwkeurig snijproces
De RAYTools BMH110-kop heeft automatische focusaanpassing in continue modus. Dit is een sleutelelement van het station voor de productie van technische details, behuizingen en reclame-elementen.
Handig werken met het blad
De getande tafel ondersteunt het plaatmetaal en de rollen vergemakkelijken de invoer ervan naar het werkveld. Je eigen werkplek geeft je de vrijheid om te werken aan korte series, prototypes en de productie van maatwerkelementen.
Van ontwerp tot metalen detail
Het CypCut2000s-systeem wordt geïnstalleerd op een geïntegreerde computer met een groot LCD-scherm. Dit is een handige manier om veranderende projecten door te voeren: van een prototype tot de volgende serie onderdelen.
Mechanica voor repetitieve bewegingen
De X/Y-assen worden aangedreven door 750 W Fuji-servomotoren en de Z-as wordt aangedreven door een 400 W-servomotor. Uitgebreide mechanica vormt de basis voor de dagelijkse productie vanuit uw eigen CAD-ontwerpen.
Koelmachine in de ingestelde configuratie
De CWFL-1000-koelmachine heeft een 15 l-tank en een aangegeven temperatuurstabiliteit van ±0,5°C. U beschikt over een bron, kop en koeling afgestemd op één productiestation.

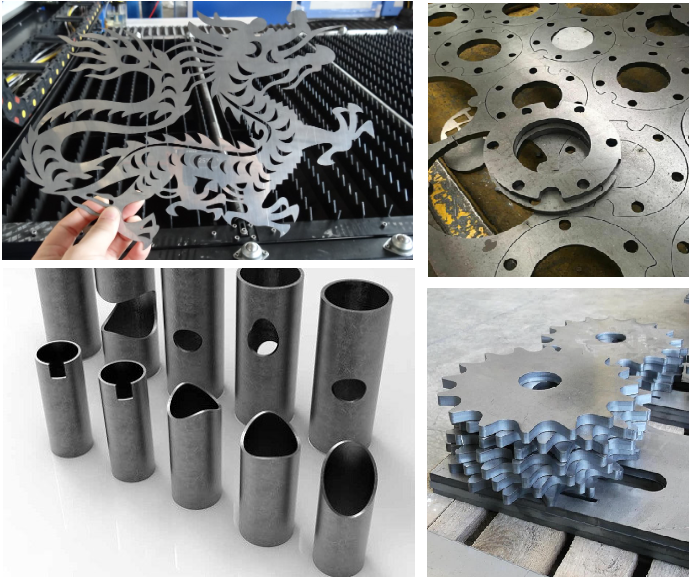

Contouren, gaten en uitsnijden van metalen details
Een decoratieve omtrek uitsnijden
Kant-en-klaar decoratief detail
Close-up van de rand van het detail
Ideeën voor toepassingen
Prototypes en korte series
Onderdelen voor ontwerpverificatie en daaropvolgende versies van het project.
Technische details
Handgrepen, panelen, beugels en behuizingselementen.
Reclame en markeringen
Borden, borden en decoraties van metaal.

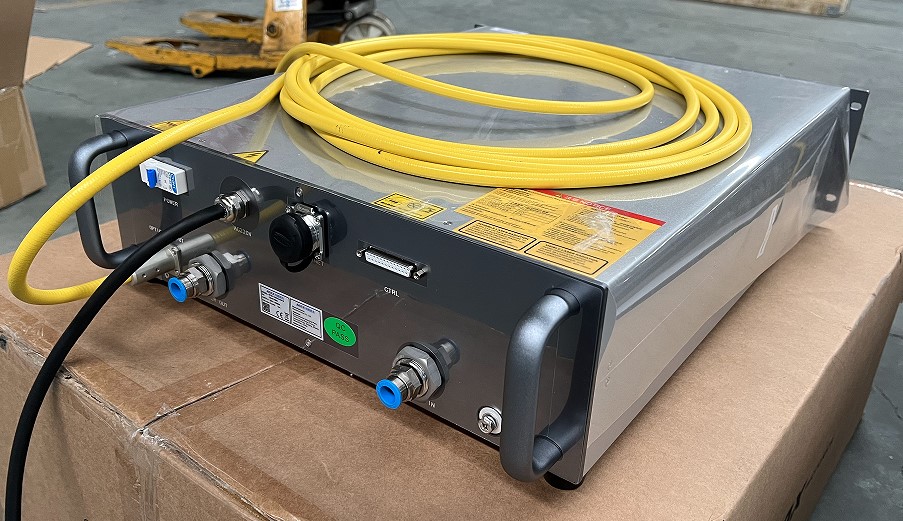

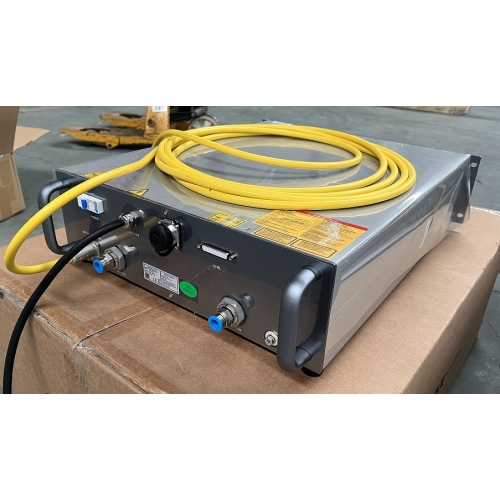

Laserbron
MAX MFSC-3000C - 3000 W optisch vermogen
De MAX-vezelbron biedt een vermogen van 3000 W en werkt in de 1060–1080 nm-band. De configuratie is bedoeld voor het snijden van metalen platen. De glasvezelbron is het hart van de machine en levert de energie die nodig is voor de verwerking. Door de parameters aan te passen, kan één apparaat volgende projecten binnen zijn werkingsgebied afhandelen.
U krijgt uw eigen laserstation om bestellingen uit te voeren, van een enkel detail tot een reeks elementen. Procesontwerp en parameters blijven onder uw controle.
Snijkop

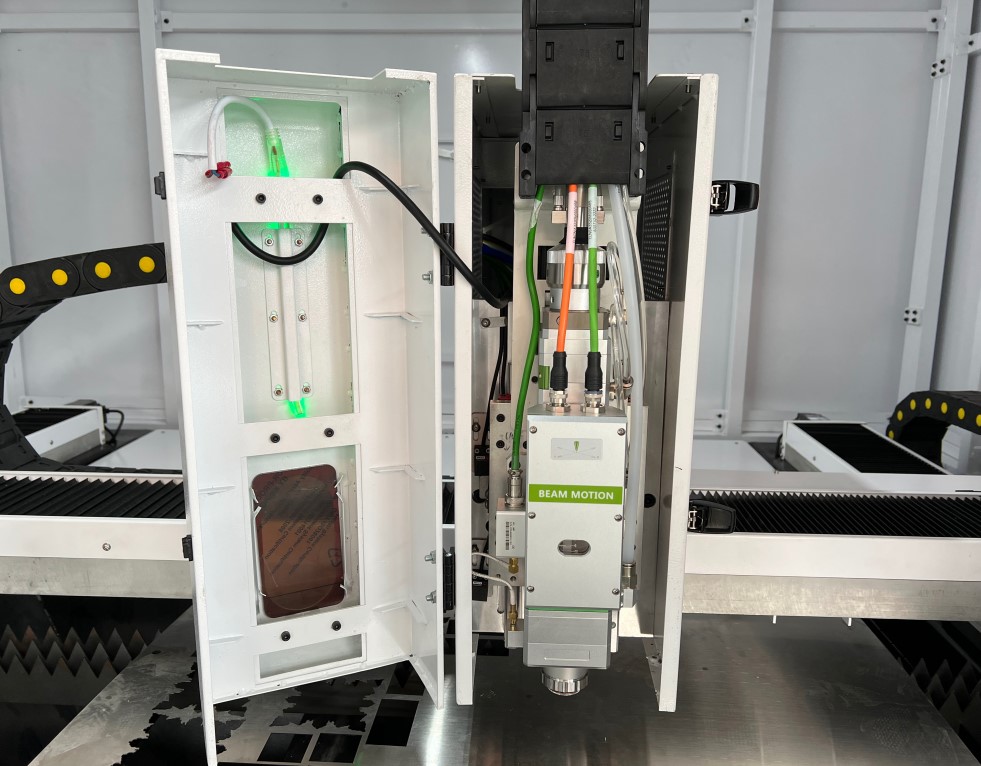

RAYTools BMH110 met automatische focusaanpassing

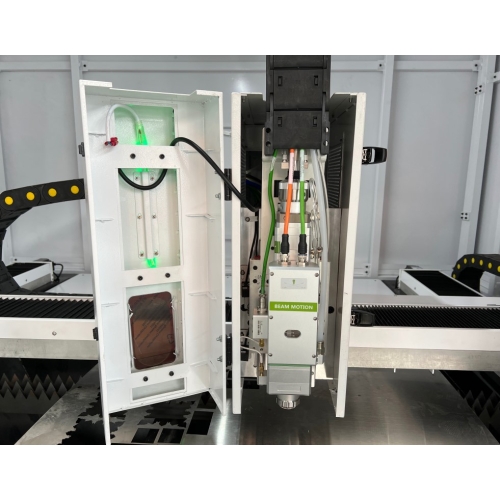

De RAYTools BMH110-kop heeft automatische focusaanpassing in continue modus. De kop richt de straal op het materiaal en werkt samen met de machinebesturing. Het aanpassen van de focus maakt het eenvoudiger om projecten uit te voeren met verschillende soorten plaatwerk.
Dit is een sleutelelement van het station voor de productie van technische details, behuizingen en reclame-elementen.
Tafel en laden

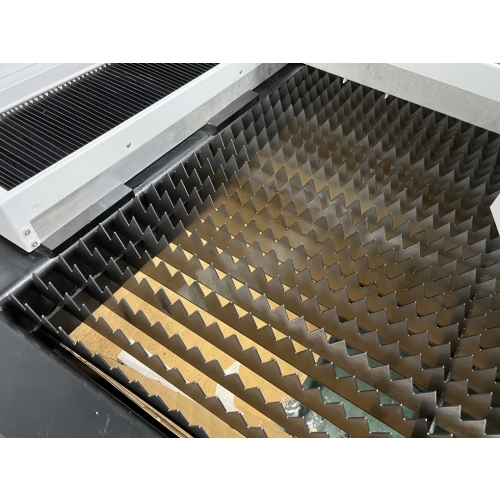

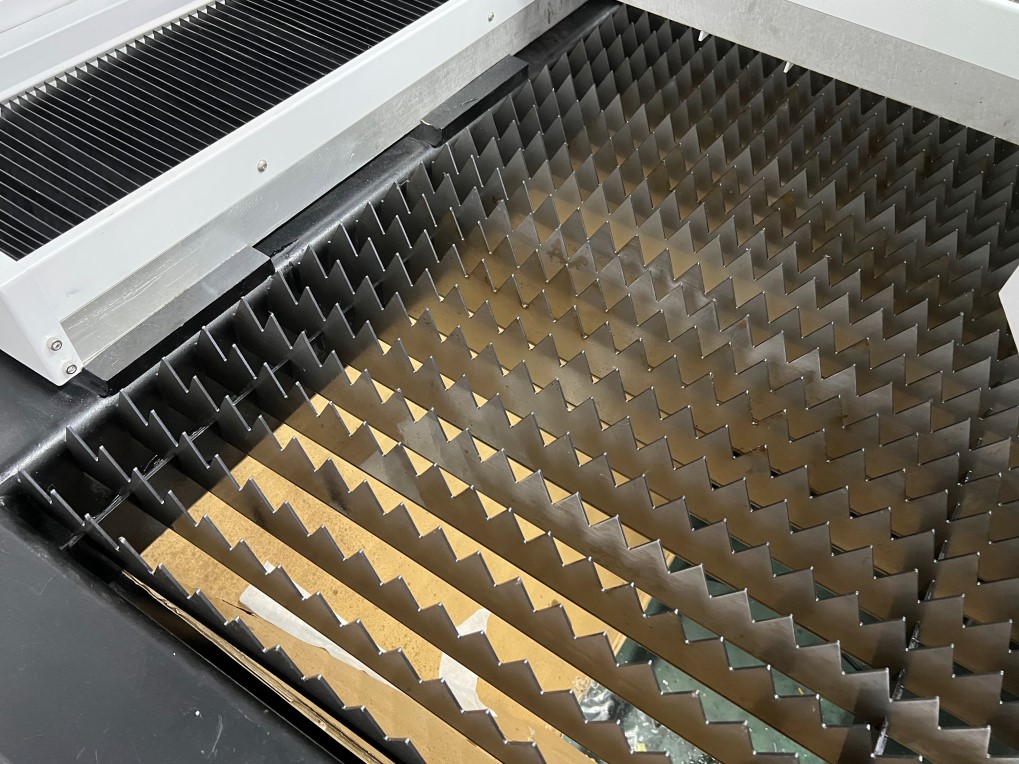

1300 × 900 mm getande tafel met invoerrollen
De getande tafel ondersteunt het plaatmetaal en de rollen vergemakkelijken de invoer ervan naar het werkveld. De tafelstructuur is aangepast aan het gewicht van platen met een dikte van 20 mm. De getande tafel ondersteunt het plaatwerk en de toegang tot het werkveld vergemakkelijkt het laden en ontvangen van afgewerkte elementen. U kunt een enkel detail of een reeks onderdelen in één project samenbrengen.
Je eigen werkplek geeft je de vrijheid om te werken aan korte series, prototypes en de productie van maatwerkelementen.

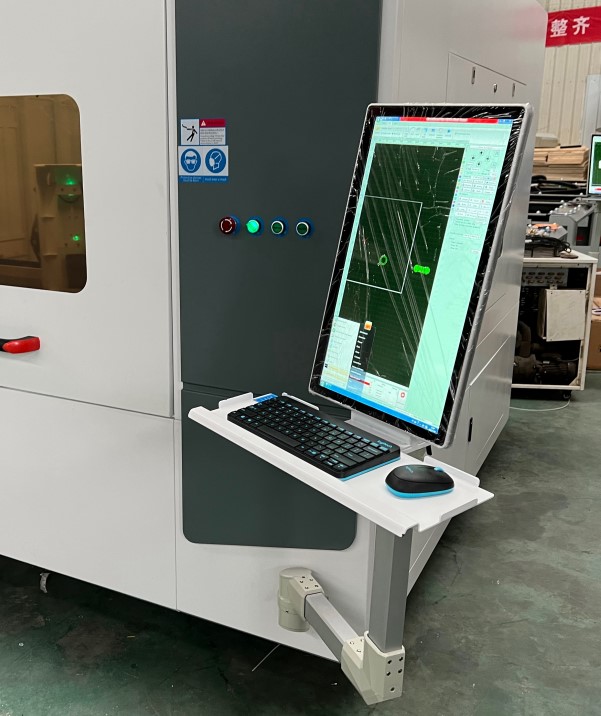

Controle en ontwerp
FSCUT 2000 + CypCut2000s

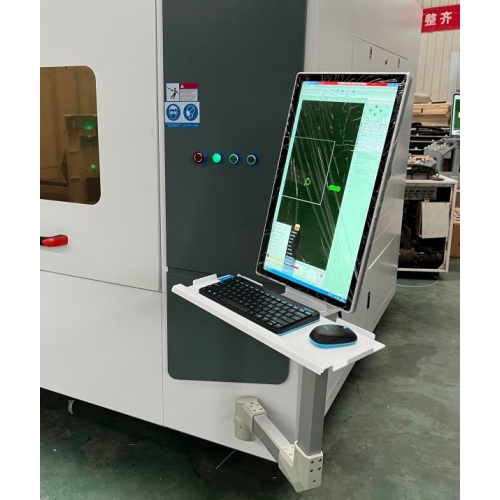

Het CypCut2000s-systeem wordt geïnstalleerd op een geïntegreerde computer met een groot LCD-scherm. Het herkennen van interne en externe contouren helpt bij het voorbereiden van de bewerkingsvolgorde. De software combineert ontwerpgeometrieondersteuning met snijparameters. Je organiseert de taak en de werking van de machine in één omgeving.
Dit is een handige manier om veranderende projecten door te voeren: van een prototype tot de volgende serie onderdelen.
Aandrijving en begeleiding
Fuji, SHIMPO, Hiwin, YYC en TBI

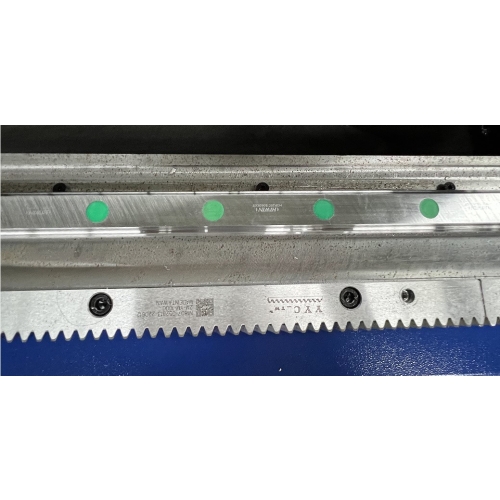

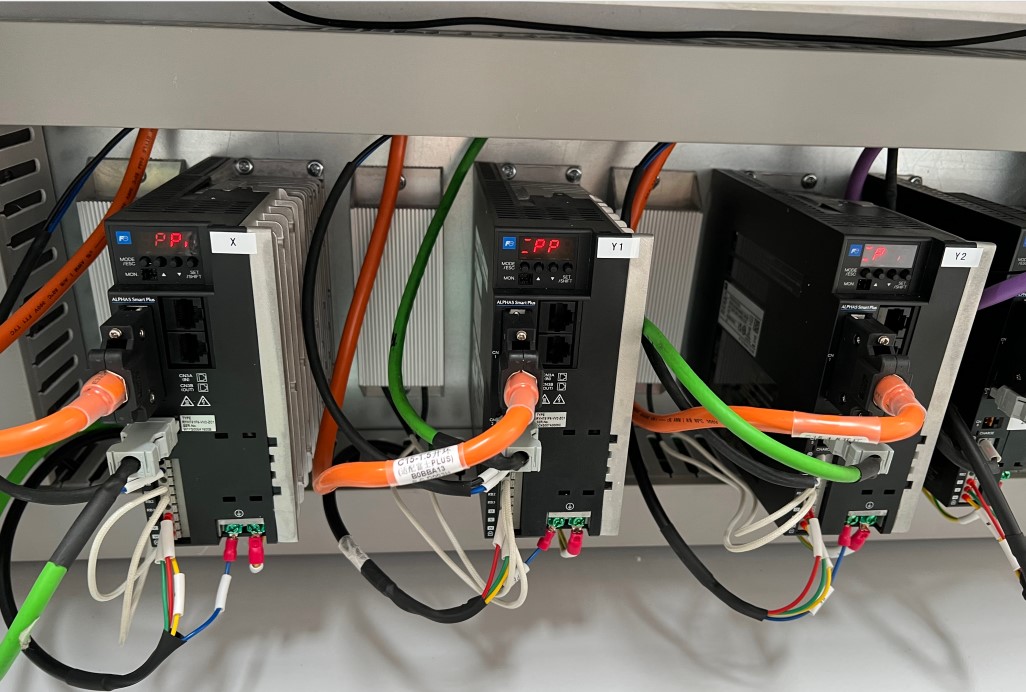

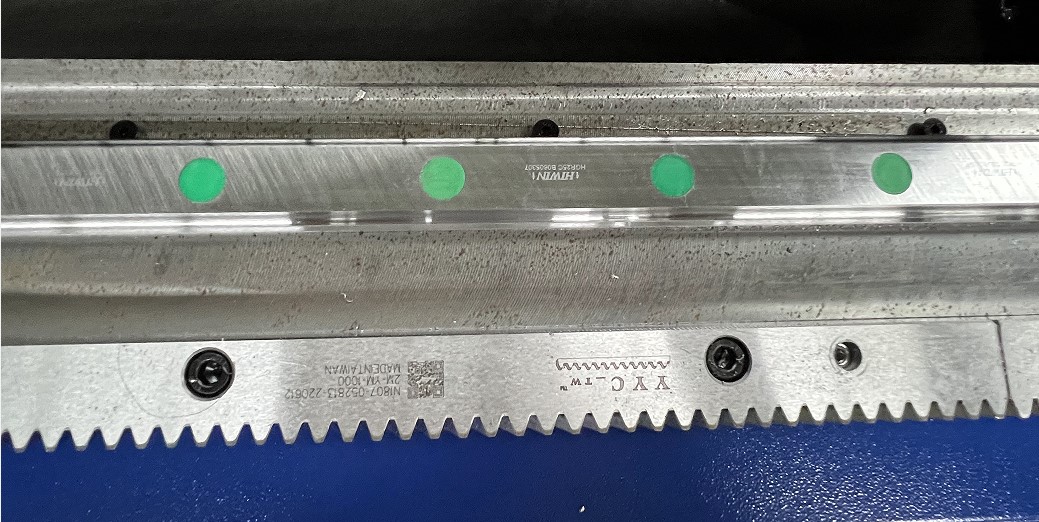

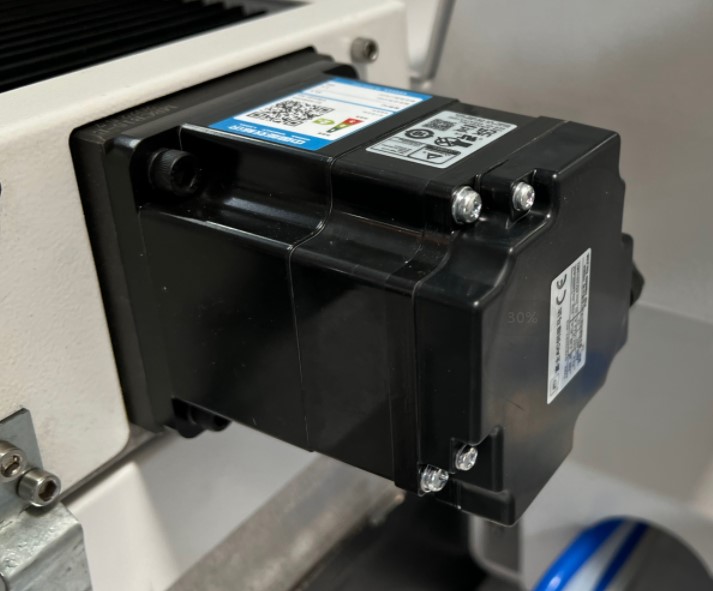

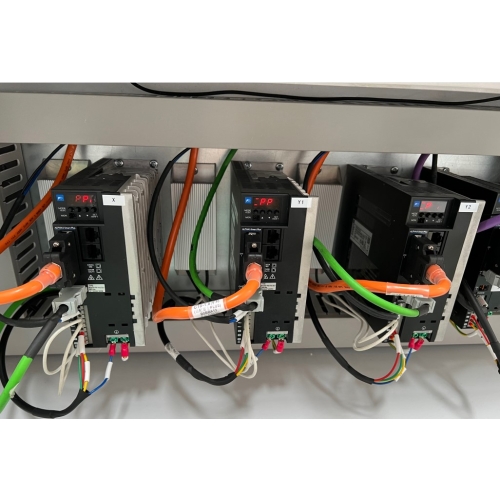

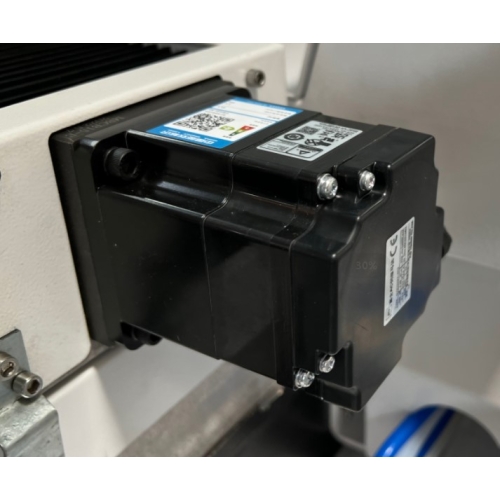

De X/Y-assen worden aangedreven door 750 W Fuji-servomotoren en de Z-as wordt aangedreven door een 400 W-servomotor. SHIMPO-reductoren, Hiwin HGR20C-geleiders en YYC-spiraalvormige tandwielen werken samen om in het tafelvlak te bewegen. De aandrijvingen en het geleidingssysteem werken samen bij het creëren van contouren. Nauwkeurige asbeweging is de basis voor het snijden van gaten, vormen en arrangementen van vele onderdelen.
Uitgebreide mechanica vormt de basis voor de dagelijkse productie vanuit uw eigen CAD-ontwerpen.

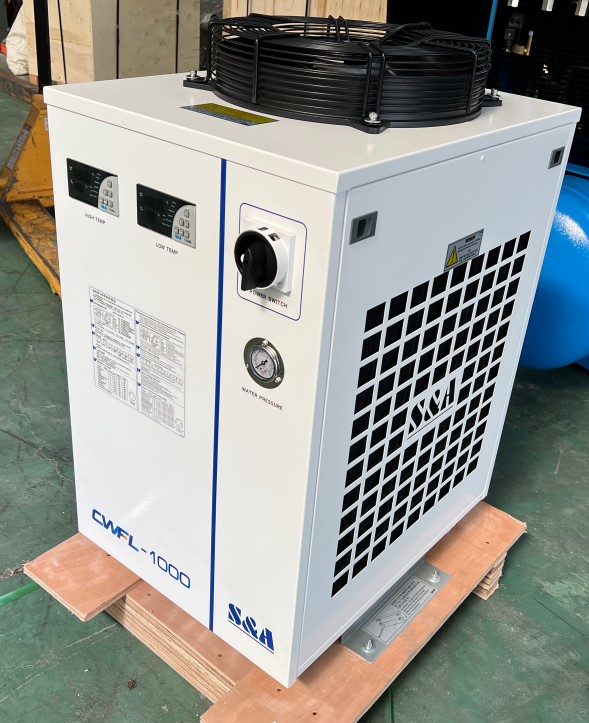

Koeling

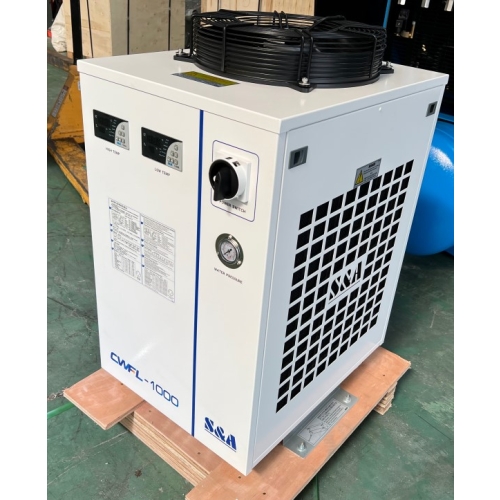

S&A Teyu CWFL-1000 - aparte chip meegeleverd
De CWFL-1000-koelmachine heeft een 15 l-tank en een aangegeven temperatuurstabiliteit van ±0,5°C. Het koelsysteem ondersteunt stabiele thermische omstandigheden van de laser tijdens de taak. Bijpassende uitrusting maakt deel uit van de aangeboden configuratie.
U beschikt over een bron, kop en koeling afgestemd op één productiestation.
Gas en dagelijkse service

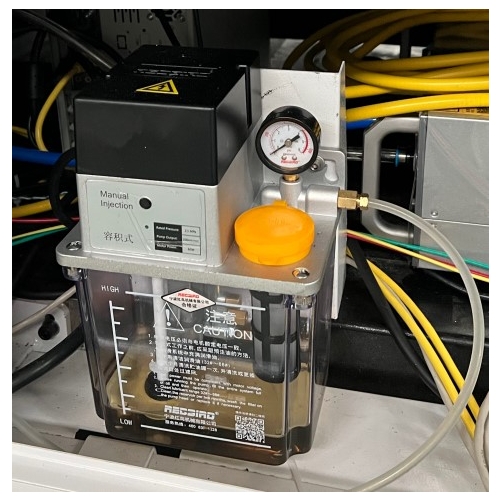

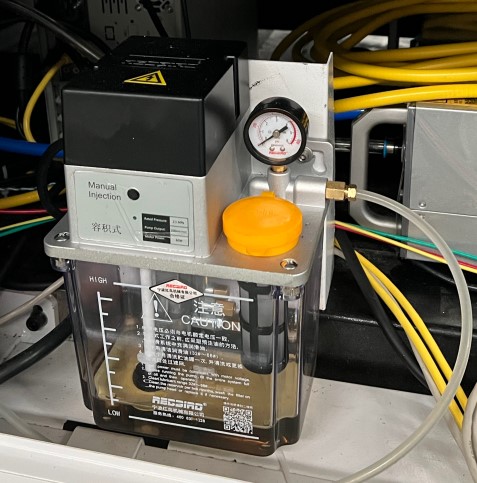

SMC-afstelling en automatische smering
Het SMC-proportionele ventiel wordt gebruikt om het werkgas te regelen. De keuze voor zuurstof of stikstof is afhankelijk van het materiaal en de gewenste rand. Het aanpassen van het werkgas maakt deel uit van het snijproces van plaatmetaal. Automatische smering ondersteunt de werking van de machinemechanica.
Dergelijke apparatuur helpt bij het organiseren van repetitief productiewerk op volgende platen.

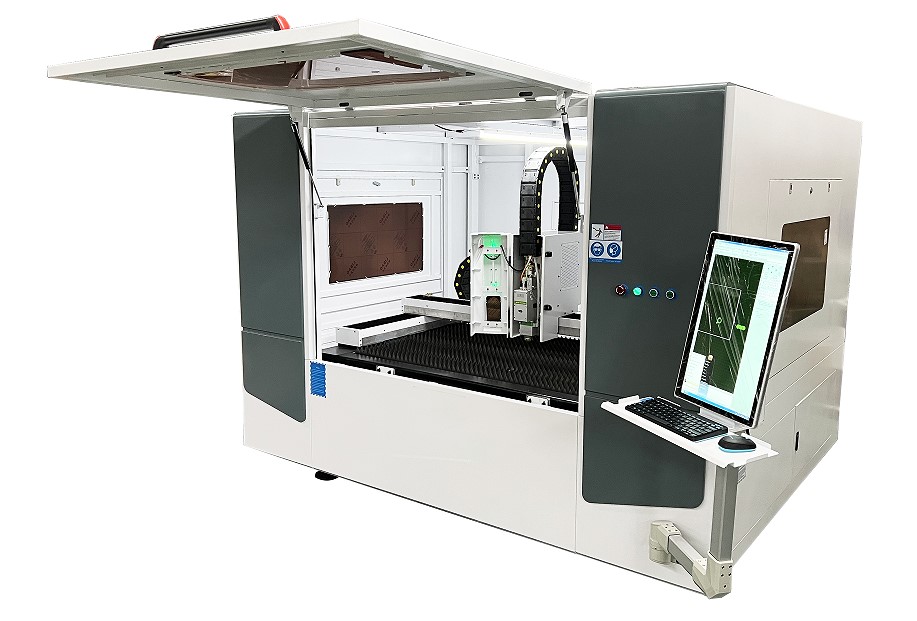

Productie onder eigen controle

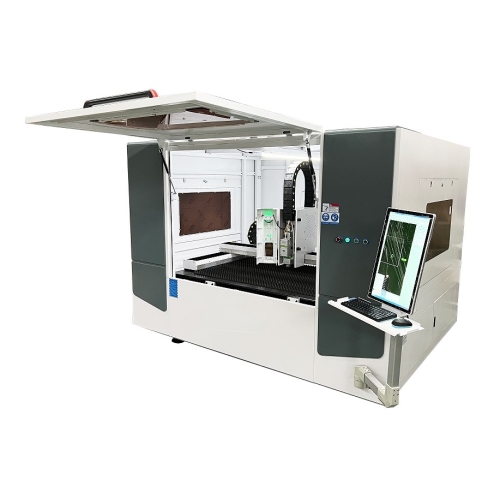

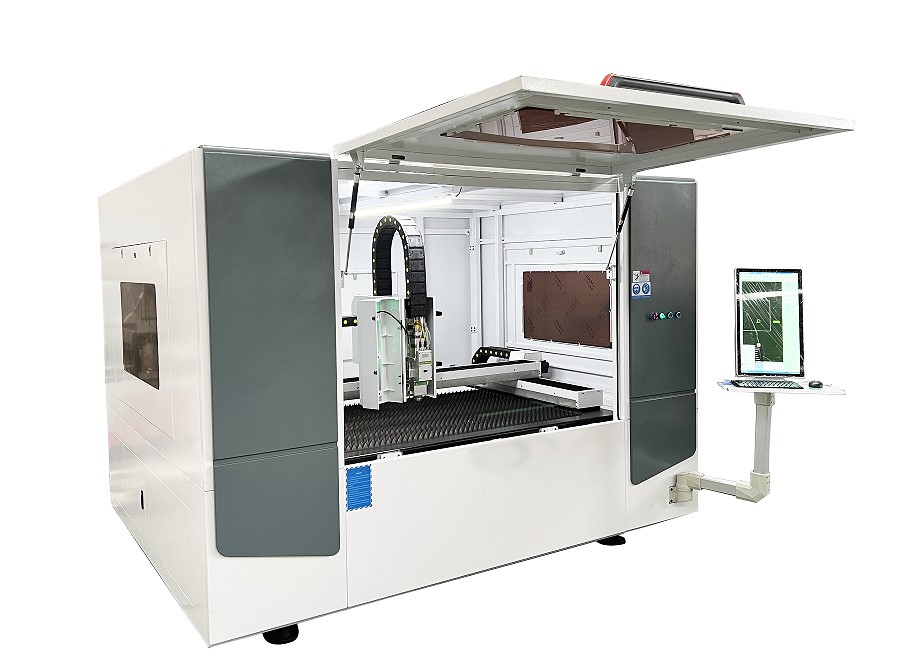

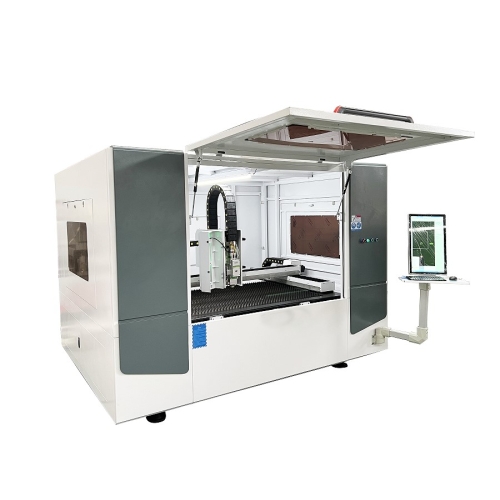

Gesloten kamer en toegang tot de tafel tijdens het laden
De machine heeft afmetingen 2580 × 2180 × 2000 mm en gewicht 1600 kg. Een compartiment met een te openen deksel biedt toegang tot de tafel tijdens het laden. Met uw eigen snijmachine heeft u de vrijheid om prototypes, korte series en lopende orders uit te voeren. In uw fabriek kunt u onderdelen volgens uw eigen ontwerp voorbereiden.
Dit is een oplossing voor bedrijven die plaatbewerking willen ontwikkelen en efficiënt willen schakelen tussen verschillende details.
Metalen en omvang van de verwerking
Koolstofstaal
- Structuurelementen, platte machineonderdelen en handgrepen.
- Geschat maximaal diktebereik: 16–18 mm.
Roestvrij staal
- Panelen, fronten, behuizingen en uitrustingselementen.
- Geschat maximaal diktebereik: 5–6 mm.
Aluminium
- Grills, lichtgewicht onderdelen en technische details.
- Geschat maximaal diktebereik: 4–5 mm.
Messing
- Decoraties, borden en onderdelen.
- Geschatte maximale dikte: 3–4 mm.
Verdere toepassingen ter voorbereiding
- Gegalvaniseerde platen en mangaanstaal.
Koper
- Geselecteerde details en metalen elementen.
- Geschat maximaal diktebereik: 1–2 mm.
Implementatievoorbeelden
Software en besturing
Het bestand voorbereiden in CypCut2000s
Besturingsconfiguratie: FSCUT 2000 / CypCut2000s. De besturing verbindt het voorbereide project met de apparaatbediening en taakparameters.
Met uw eigen bestanden kunt u individuele projecten implementeren, latere versies van de details voorbereiden en voor volgende bestellingen terugkeren naar de geselecteerde geometrie.
Wat win je in het dagelijkse werk?
Metaal snijden volgens uw eigen ontwerpen
- Prototypes en korte series — Ontwerpverificatieonderdelen en daaropvolgende ontwerpherzieningen.
- Technische details — Handgrepen, panelen, beugels en behuizingscomponenten.
- Reclame en markeringen — Platen, borden en versieringen van metaal.
- Eigen projecten — Vrijheid om bestellingen uit te voeren volgens uw eigen grafische weergave of geometrie.
- Volgende bestellingen — Mogelijkheid om het aanbod uit te breiden met nieuwe producten en korte series.
Gaten en patronen in plaatwerk
Nog meer mogelijkheden
Paneel met verschillende soorten uitsparingen
Kleine decoratieve elementen
Knip het sneeuwvlokmotief uit
Technische gegevens
| Parameter | Waarde |
|---|---|
| Model | UG-1390FL |
| Effectief snijgebied | 1300 × 900 mm |
| X-as bereik | 1300 mm |
| Y-as bereik | 900 mm |
| Z-as bereik | 150 mm |
| Lasertype | FIBER / glasvezel |
| Optisch vermogen | 3000 W |
| Laserbron | MAX MFSC-3000C |
| Golflengte | 1060–1080 nm |
| Snijkop | RAYTools BMH110 - Autofocus |
| Controle/programma | FSCUT 2000 / CypCut2000s |
| Servo-aandrijvingen | Fuji: 750 W X/Y, 400 W Z |
| Reductiemiddelen | SHIMPO |
| Gidsen | Hiwin HGR20C |
| X/Y-transmissie | YYC, spiraalvormig tandwiel |
| Overdracht van Z-schijf | TBI kogelomloopspindel |
| Proportioneel ventiel | SMC |
| Nauwkeurigheid van positionering | 0,03 mm/m |
| Herhaalbaarheid van positionering | ±0,02 mm/m |
| Maximale rijsnelheid | 100 m/min |
| Voeding machine | AC 220 V, 50/60 Hz, 1 fase of AC 380 V, 50/60 Hz, 3 fase - afhankelijk van de machineconfiguratie |
| Apparaatvermogen | 13 kW |
| Formaten | CAD, DXF |
| Smering | Automatisch |
| Machineafmetingen - lengte x breedte x hoogte | 2580 × 2180 × 2000 mm |
| Gewicht machineapparaat | 1600 kg |
| Werkomgeving | 0–40°C, vochtigheid ≤80%, niet-condenserend |
| Koeler | S&A Teyu CWFL-1000 |
| Koelere tank | 15 l |
| Waterstroom | 70 l/min |
| Wateraansluitingen | 1/2″ RP |
| Stabiliteit van de koelmachinetemperatuur | ±0,5°C |
| Voeding koelmachine | 220 V ±10%, 50 Hz |
| Koelmiddel | R-410A |
| Ventilator/blower | 1,5 kW |
| Conformiteitsverklaring | CE |
| Hefhoogte koelmachine | 45 m |
| Koelcapaciteit | 3650 kcal/h / 4,14 kW |
| Vermogen koelmachinecompressor | 1,35 kW / 1,84 PK |
| Pompvermogen koelmachine | 0,55 kW |
| Hoeveelheid koelmiddel | 950 g |
| Afmetingen koelmachine | 780 × 470 × 890 mm |
| Gewicht van het koelapparaat | 67 kg |
Machine en uitrusting in deze aanbieding
- FIBER UG-1390FL 3000 W snijmachine
- Geïntegreerde computer met CypCut-software
- Industriële koelmachine S&A Teyu CWFL-1000

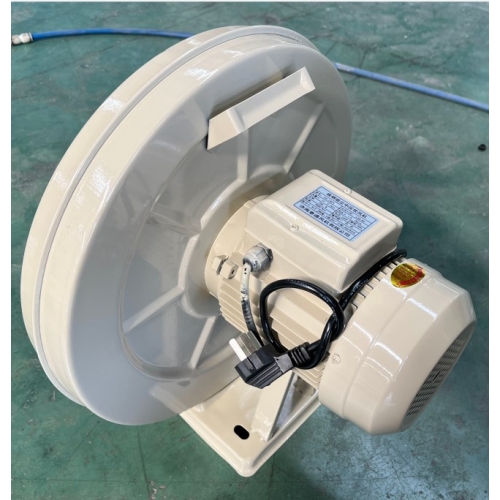

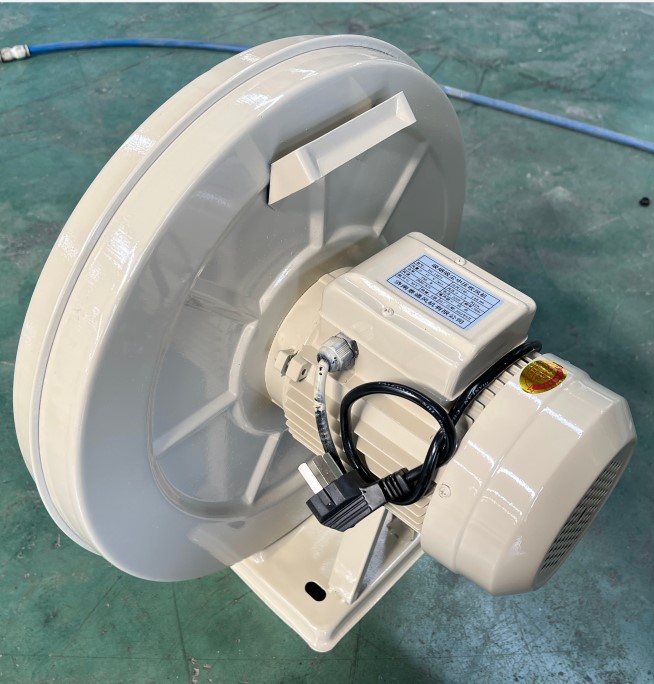

- Ventilator / luchtstroom met kracht 1,5 kW

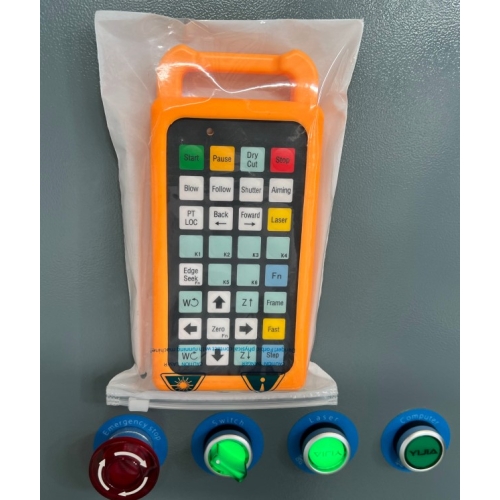

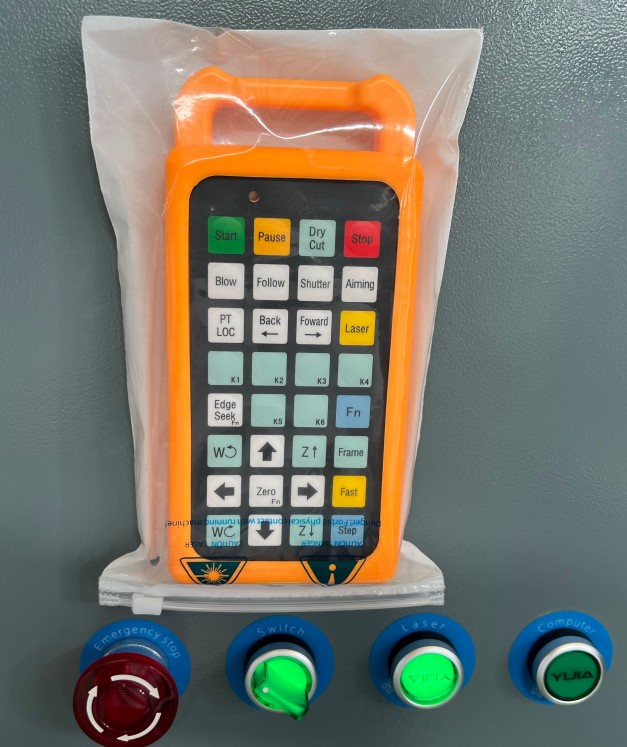

- Afstandsbediening voor het bedienen van de machine
- Set snijmondstukken
- Convergerende lenzen
- Verbindingskabels
- Gebruikershandleiding
Vragen vóór aankoop
Hoe grote projecten kunnen worden uitgevoerd?
1300 × 900 mm.
Welke bron wordt op de machine uitgevoerd?
MAX MFSC-3000C.
Welke controles zijn inbegrepen?
FSCUT 2000 / CypCut2000s.
Wat krijg ik bij de machine?
FIBER UG-1390FL 3000 W snijmachine; Geïntegreerde computer met CypCut-software; Industriële koelmachine S&A Teyu CWFL-1000; Ventilator / luchtstroom met kracht 1,5 kW; Afstandsbediening voor het bedienen van de machine; Snijmondstukset; Convergerende lenzen; aansluitkabels; Gebruikershandleiding.
