Compacte MAX-lasersnijder met doorgeeftafel, CWFL-1500-koeler en een Au3Tech A130M-kop.
Met uw eigen FIBER-snijmachine maakt u technische componenten, naamplaatjes en onderdelen voor behuizingen. Dankzij de lasertechniek bepaalt u zelf hoe contouren, uitsparingen en opstellingen van meerdere onderdelen in één project worden uitgevoerd.
De LT-4060 is een gesloten FIBER-lasersnijder, bedoeld voor kleine tot middelgrote metalen werkstukken. Met 1500 W optisch vermogen en een werkveld van 600 × 400 mm bereidt u tekstplaten, panelen, handgrepen, behuizingsdelen en kleine reeksen onderdelen voor. Au3Tech A130M-kop, MAX MFSC-1500C-bron en een MCC100-besturing met NexCut X1 vormen de uitrusting. Op de kop stelt u het brandpunt met de hand in, en Live Focus volgt de afstand tot het plaatmateriaal. Stappenaandrijving op X/Y en een Z-servo vormen samen met lineaire geleidingen een compact geheel.
Met metaalbewerking in eigen huis kunt u prototypes, kleine reeksen en lopende orders zelf uitvoeren. U houdt de vormgeving van het project in handen en bepaalt hoe het werk in uw bedrijf wordt georganiseerd.

Bron MAX MFSC-1500C werkt continu, heeft een nominale golflengte van 1080 nm en wordt met water gekoeld. Dat maakt haar geschikt voor een reclamestudio, een prototypeatelier of een bedrijf dat technische onderdelen vervaardigt.
Op de A130M-kop zit een QBH-connector; hij is stofdicht uitgevoerd en heeft onderaan een lens ter bescherming die u kunt vervangen. Dankzij die wisselbare lens en de stofdichte constructie is de kop handig in te zetten voor de dagelijkse praktijk.
Op de messentafel met tanden raakt de plaat de steunpunten maar op weinig plaatsen. Via een uitschuifbare lade verzamelt u kleine restjes en legt u de volgende serie onderdelen klaar.

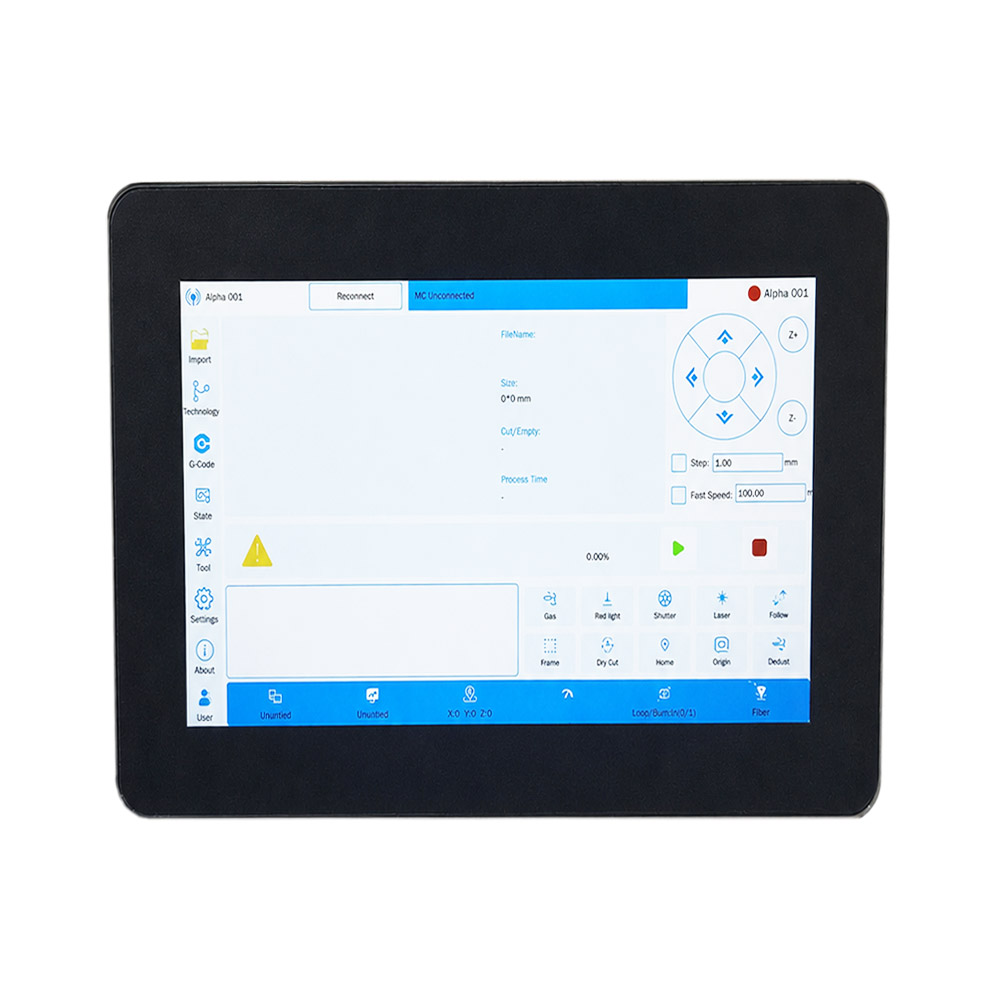

Via het touchscreen regelt u homing, het handmatig verplaatsen van de assen, de gastoevoer, de laser, het inladen van projecten en het starten van taken. Handig wanneer de geometrie vaak verandert of u kleine series produceert.
De X- en Y-as worden aangedreven door Leadshine-stappenmotoren, de Z-as door een servo. Zo beschikt u over een werkstation voor contouren, gaten en indelingen van plaatonderdelen.
In de set zit de CWFL-1500-koelmachine, die laser en optiek koel houdt. Bron, kop en koeling zijn zo op elkaar afgestemd binnen één productiestation.
Stukken om een ontwerp te toetsen en latere projectversies te maken.
Grepen, panelen, beugels en delen van behuizingen.
Naamplaatjes, uithangborden en metalen decoratie.
De MAX MFSC-1500C werkt als continue bron met een nominale golflengte van 1080 nm en wordt met water gekoeld. Het optische vermogen van 1500 W hoort bij de kerngegevens van deze snijopstelling. Met deze MAX-bron beschikt de machine over de energie om plaatmateriaal te lasersnijden. Optisch vermogen en een praktisch formaat voor kleine werkstukken zijn in dit compacte toestel samengebracht.
Een passende oplossing voor reclamebureaus, prototypewerkplaatsen en bedrijven die technische componenten fabriceren.

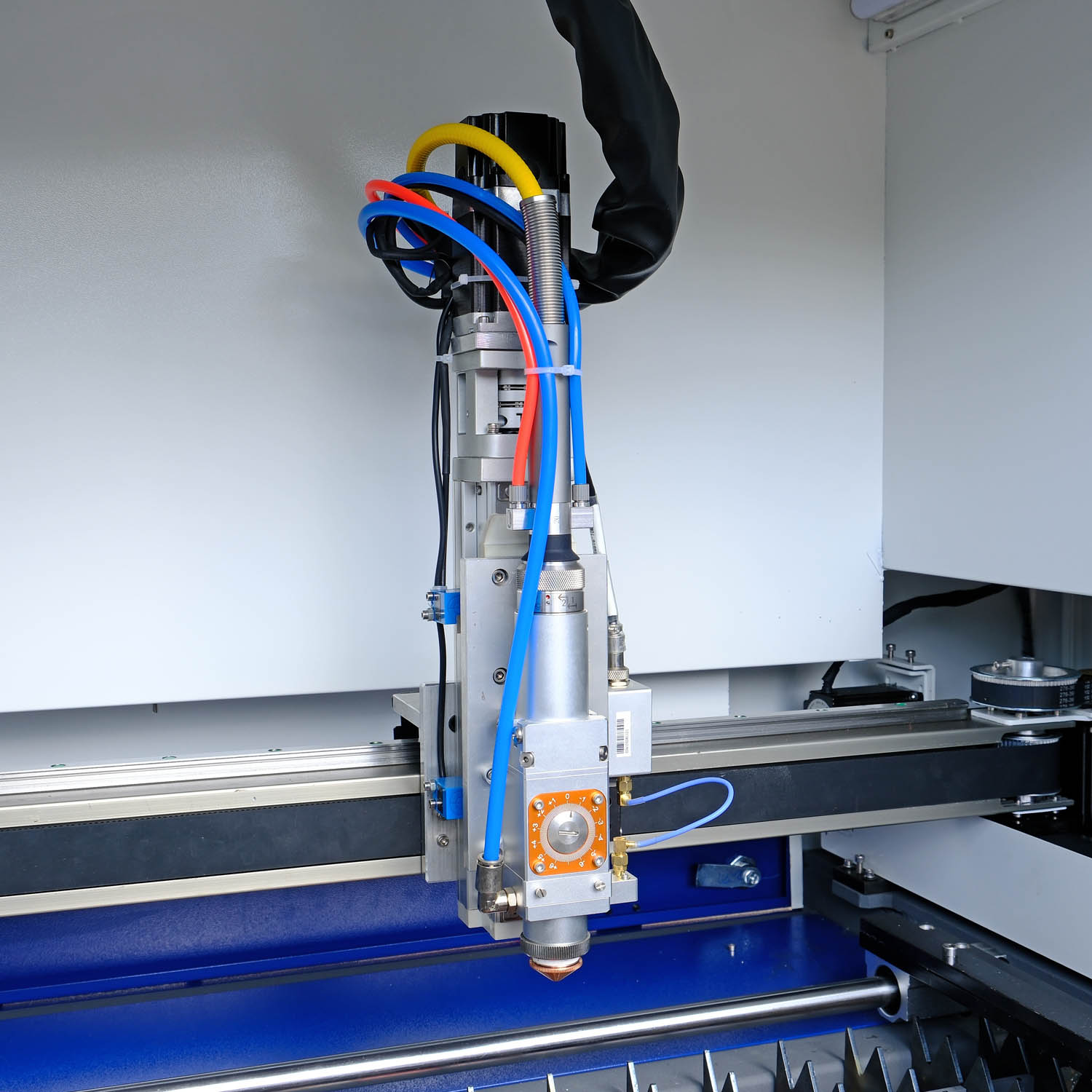

De A130M-kop heeft een QBH-aansluiting, een stofdichte behuizing en een verwisselbare beschermlens op de onderzijde. Met de draaiknop regelt u het brandpunt handmatig tussen −7 en +7 mm. Zo stemt u de focus af op de plaat die u bewerkt. Tijdens het snijden registreert Live Focus voortdurend de hoogte van de kop.
Door de wisselbare lensbescherming en de stofdichte bouw is de kop praktisch bij dagelijks gebruik.

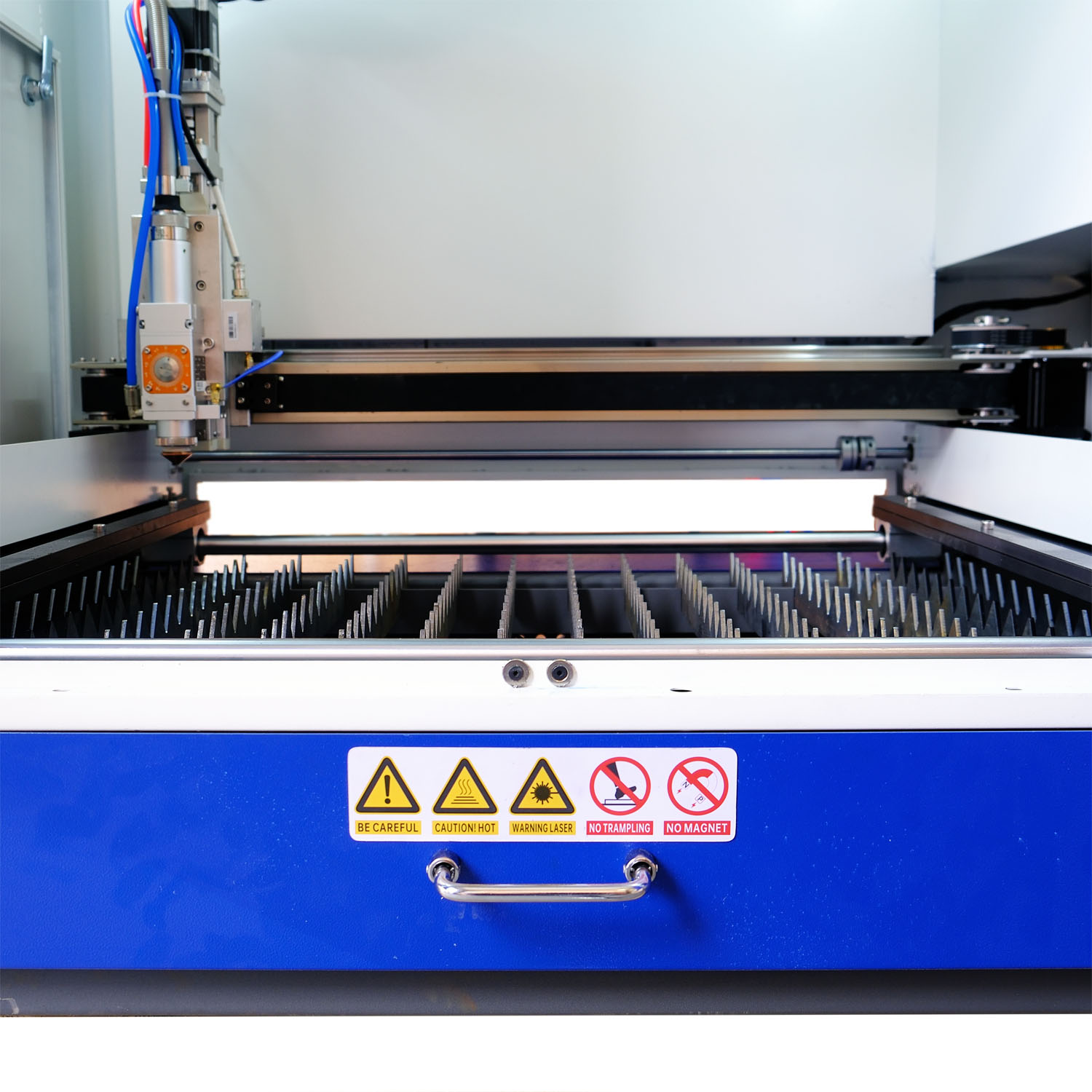

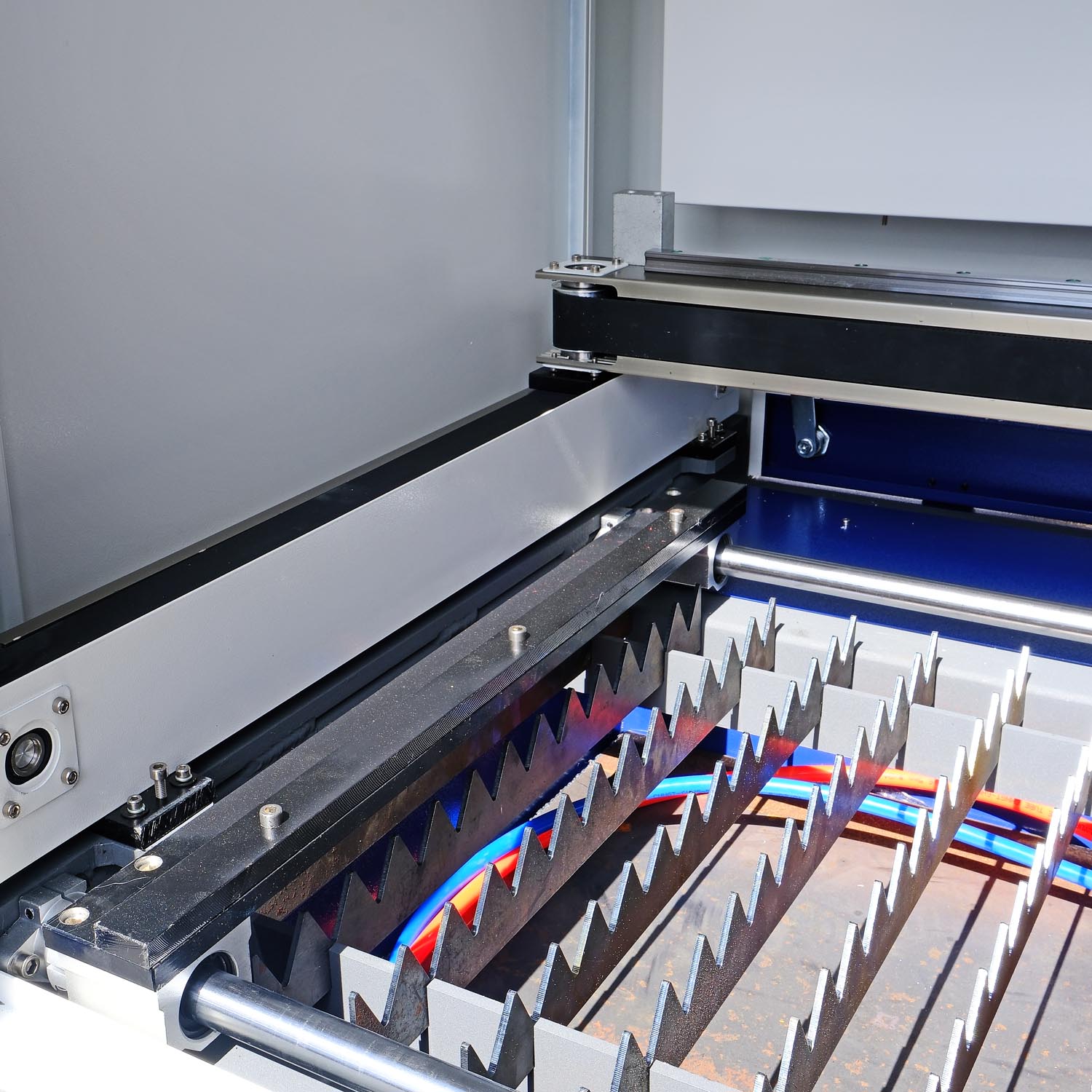

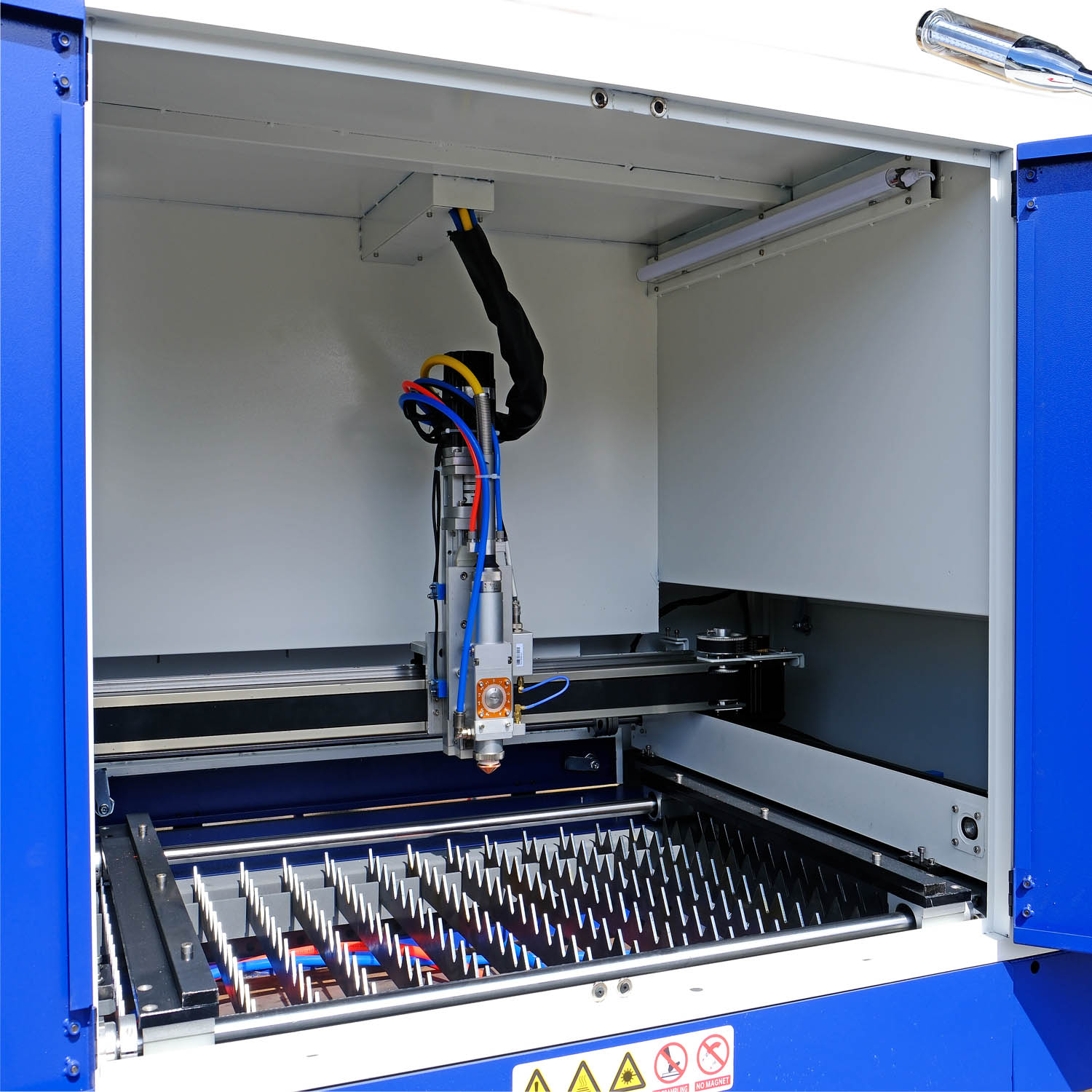

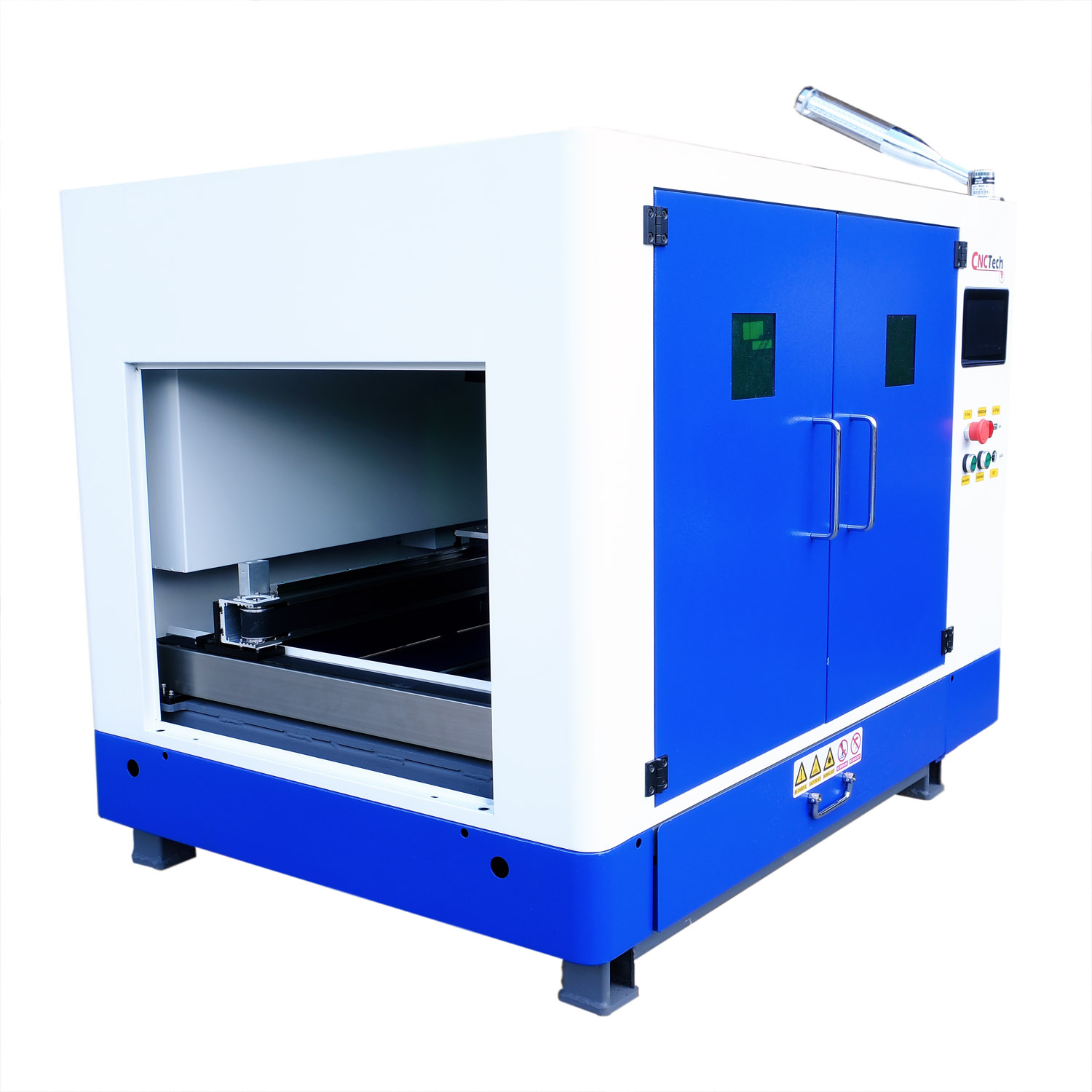

De messentafel met tanden zorgt ervoor dat de plaat de steunen nauwelijks raakt. Via de doorgeefopening schuift u het blad uit de behuizing en verplaatst u het tussen twee opdrachten. Ook een langere plaat kunt u zo stap voor stap verwerken, terwijl de tafel het materiaal in het snijgebied draagt.
Een lade die u naar buiten trekt, vergemakkelijkt het opvangen van klein afval en het klaarzetten van de volgende serie onderdelen.

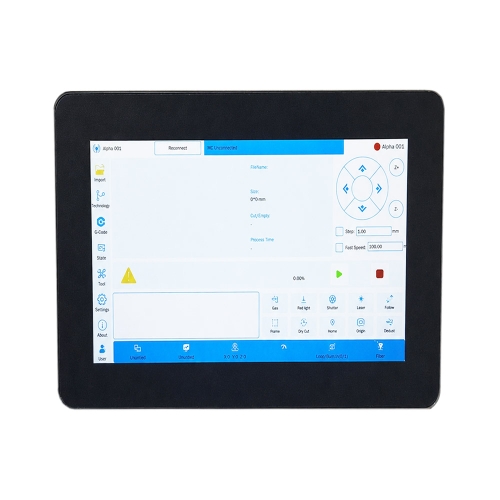

Op het touchscreen vindt u homing, handmatige asverplaatsing, gastoevoer, laserregeling, het importeren van projecten en het starten van taken. NexCut X1 draait op de MCC100-controller en leest onder andere DXF- en CAD-bestanden in. Scherm en software ondersteunen samen de bediening en de functies van de machine. Met gangbare CAD-formaten tekent u dus uw eigen contouren.
Prettig bij geometrie die geregeld wijzigt en bij productie van kleine series.

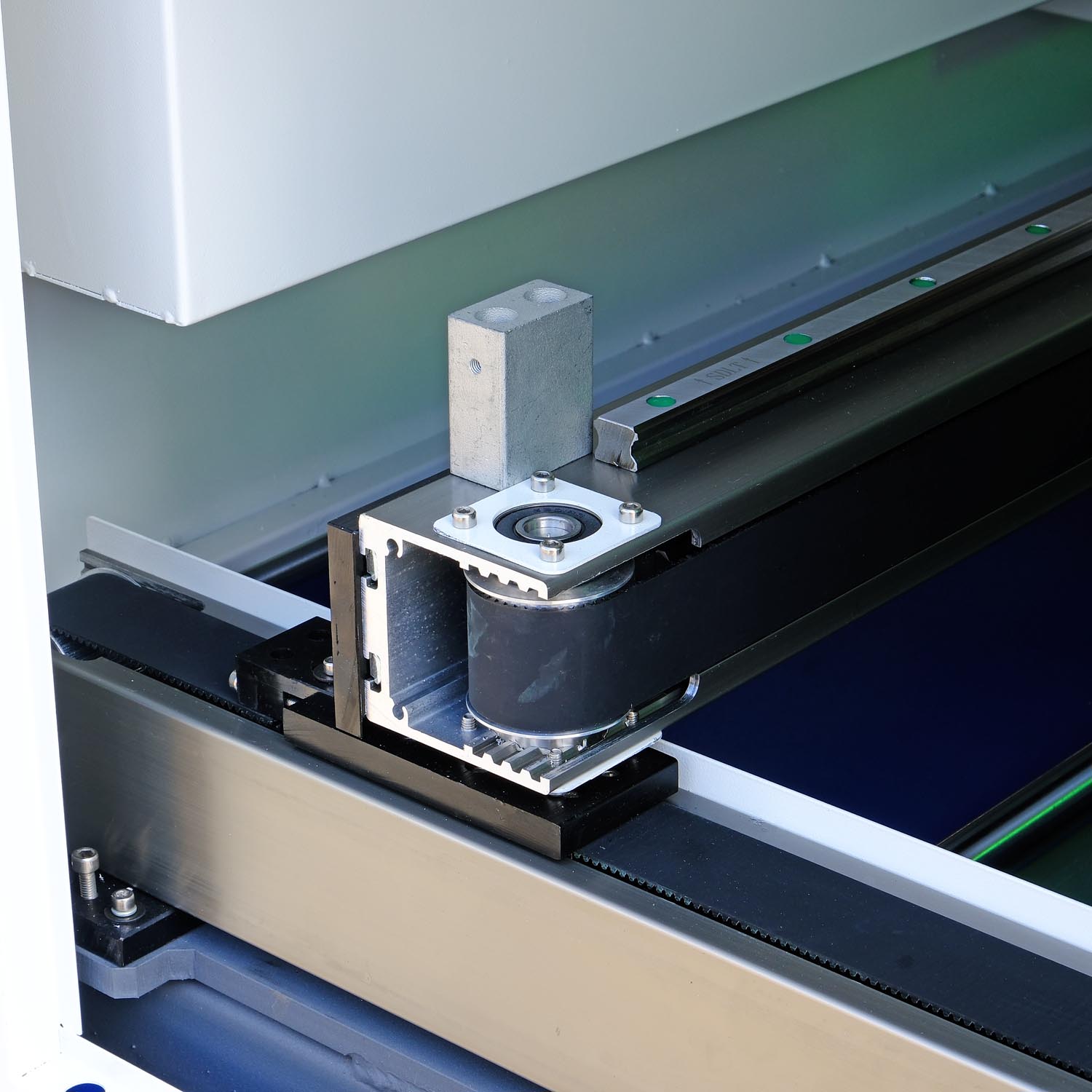

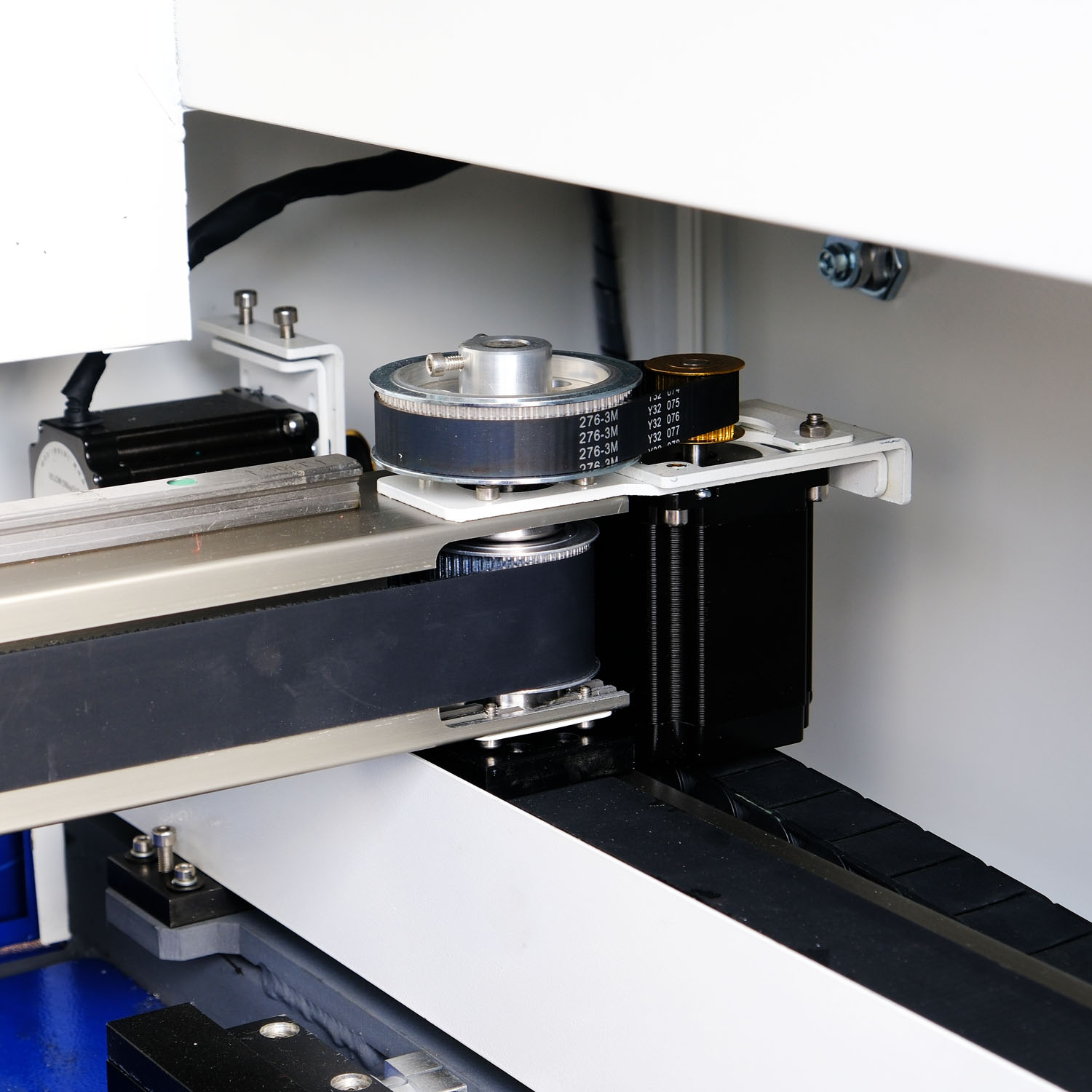

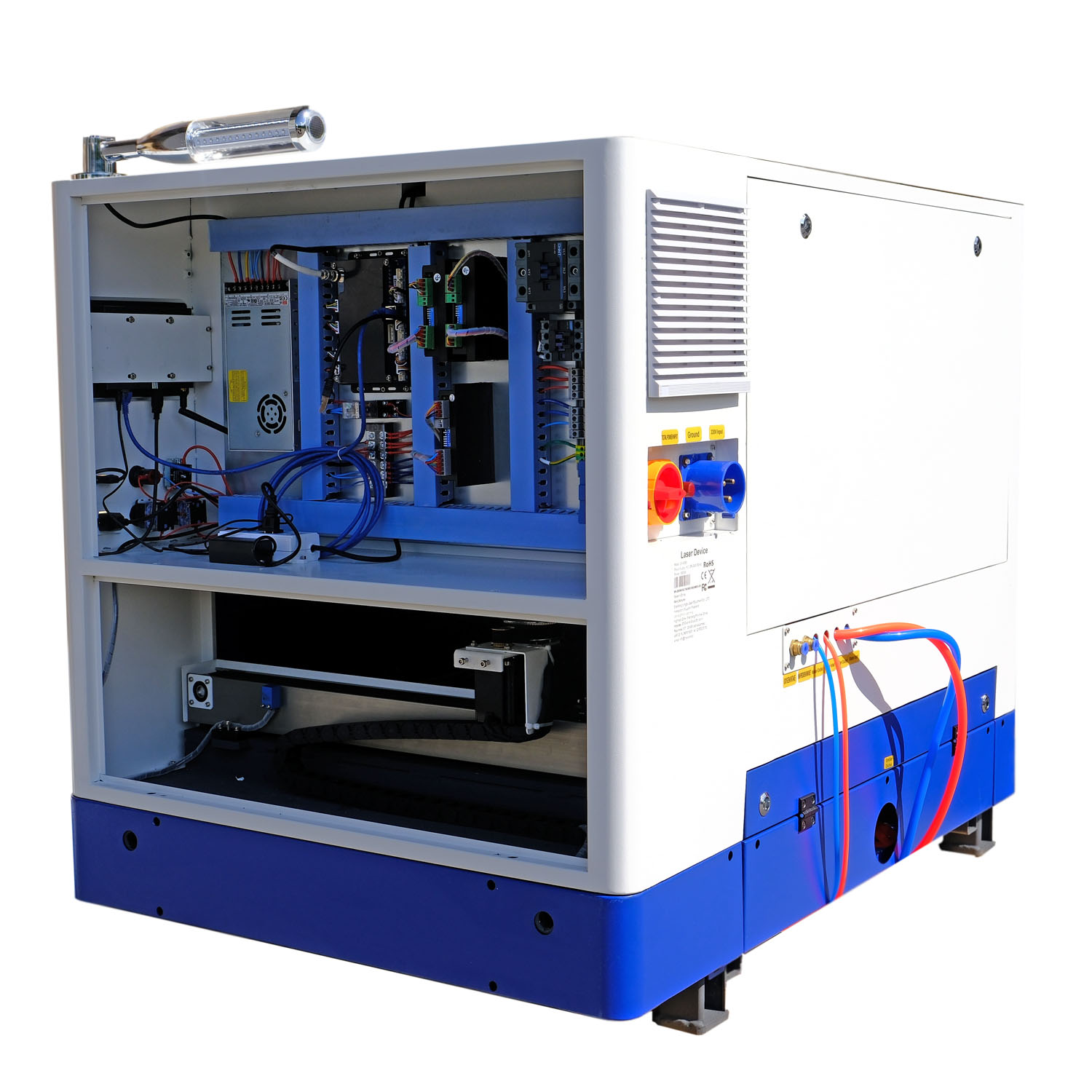

Op de X- en Y-as zitten Leadshine-stappenmotoren, de Z-as heeft een servoaandrijving. Een modulaire riemoverbrenging en lineaire geleiders houden de constructie compact. Samen bepalen aandrijvingen en geleiders hoe de kop zich volgens het ontwerp verplaatst. De compacte mechaniek laat toe om de machine op een gebruiksvriendelijk formaat te houden.
Het resultaat is een werkplek voor het snijden van contouren, gaten en indelingen van plaatdelen.

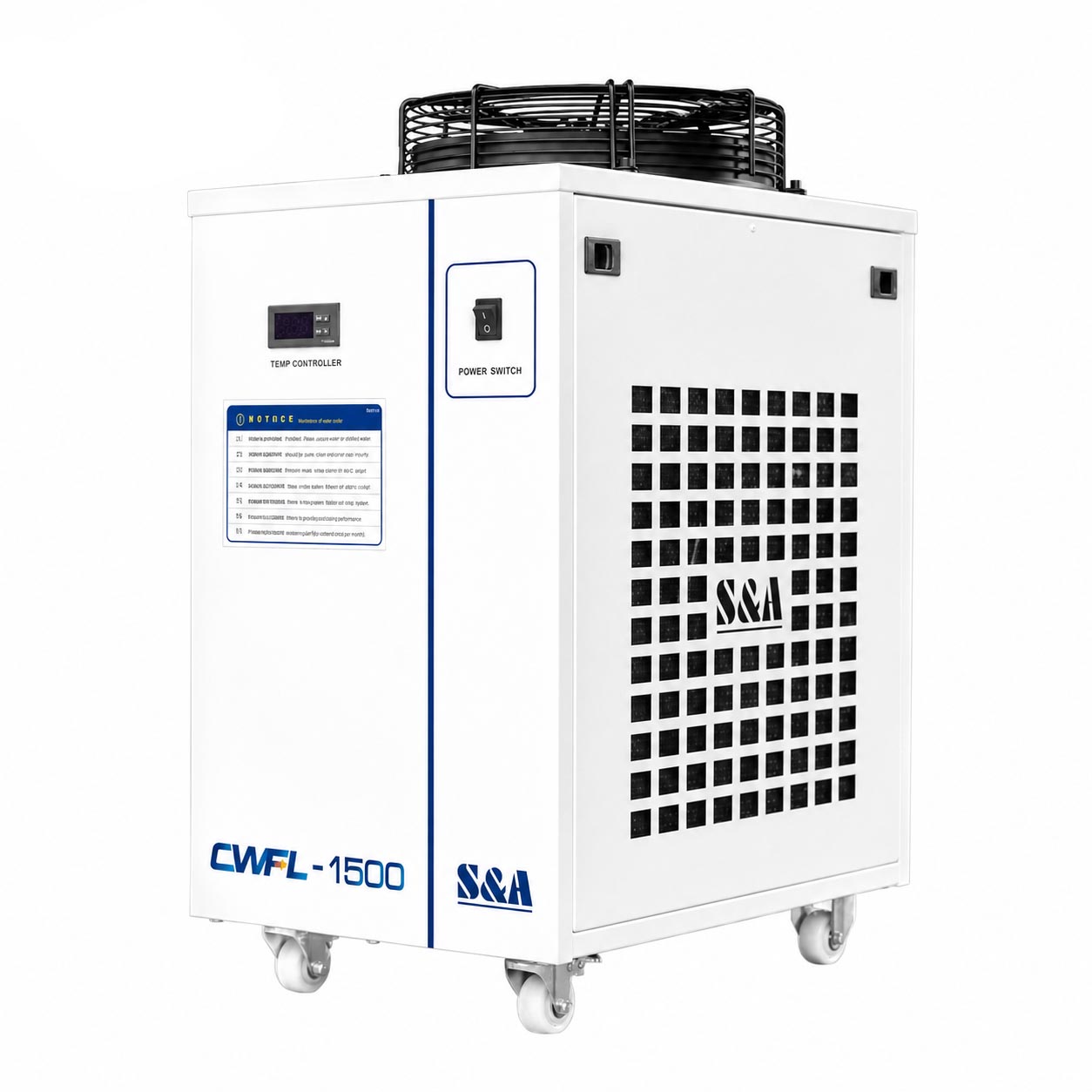

De CWFL-1500-koelmachine is bij de set inbegrepen en koelt zowel laser als optiek. Het koelsysteem helpt de laser tijdens een opdracht op een stabiele temperatuur te houden. Deze afgestemde apparatuur hoort bij de aangeboden configuratie.
Bron, kop en koeling vormen samen één op elkaar afgestemd productiestation.

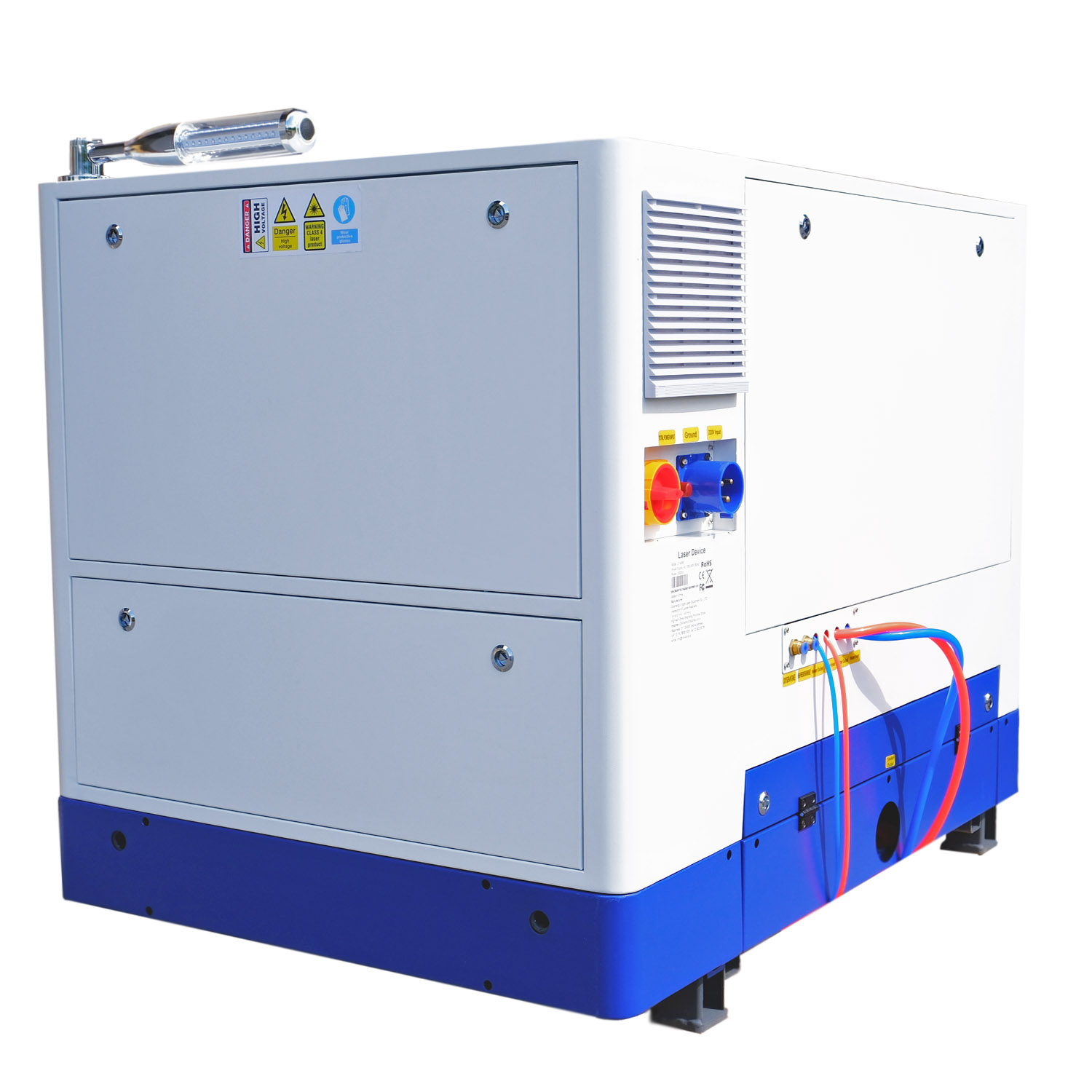

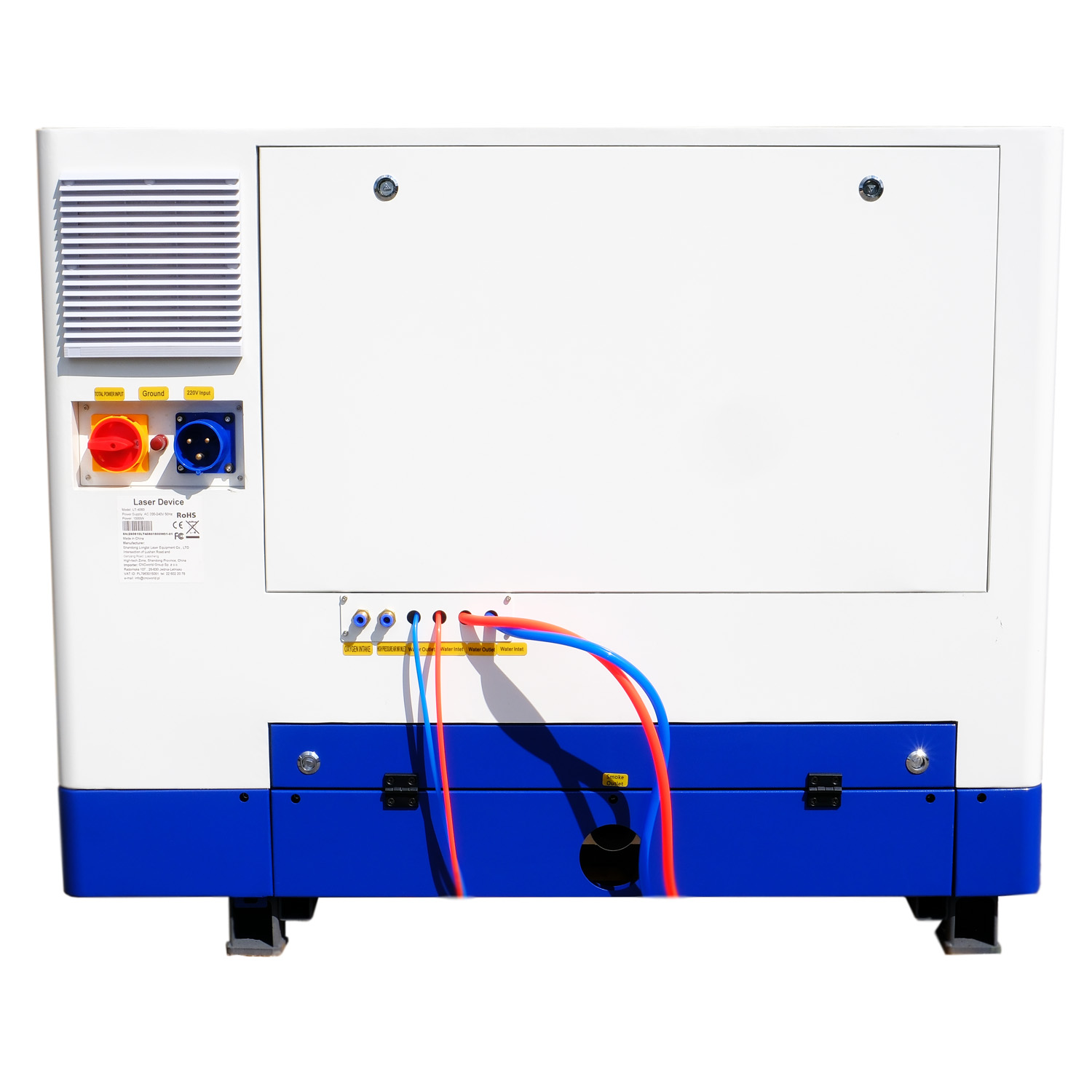

Via de poorten legt u zuurstof of stikstof/perslucht klaar voor het gewenste proces. Doordat de aansluitingen gescheiden zijn, kunt u in deze machineconfiguratie met uiteenlopende procesgassen werken.
Die keuzevrijheid komt van pas bij projecten in verschillende metalen en bij het kiezen van het proces dat past bij de gewenste snijkant.

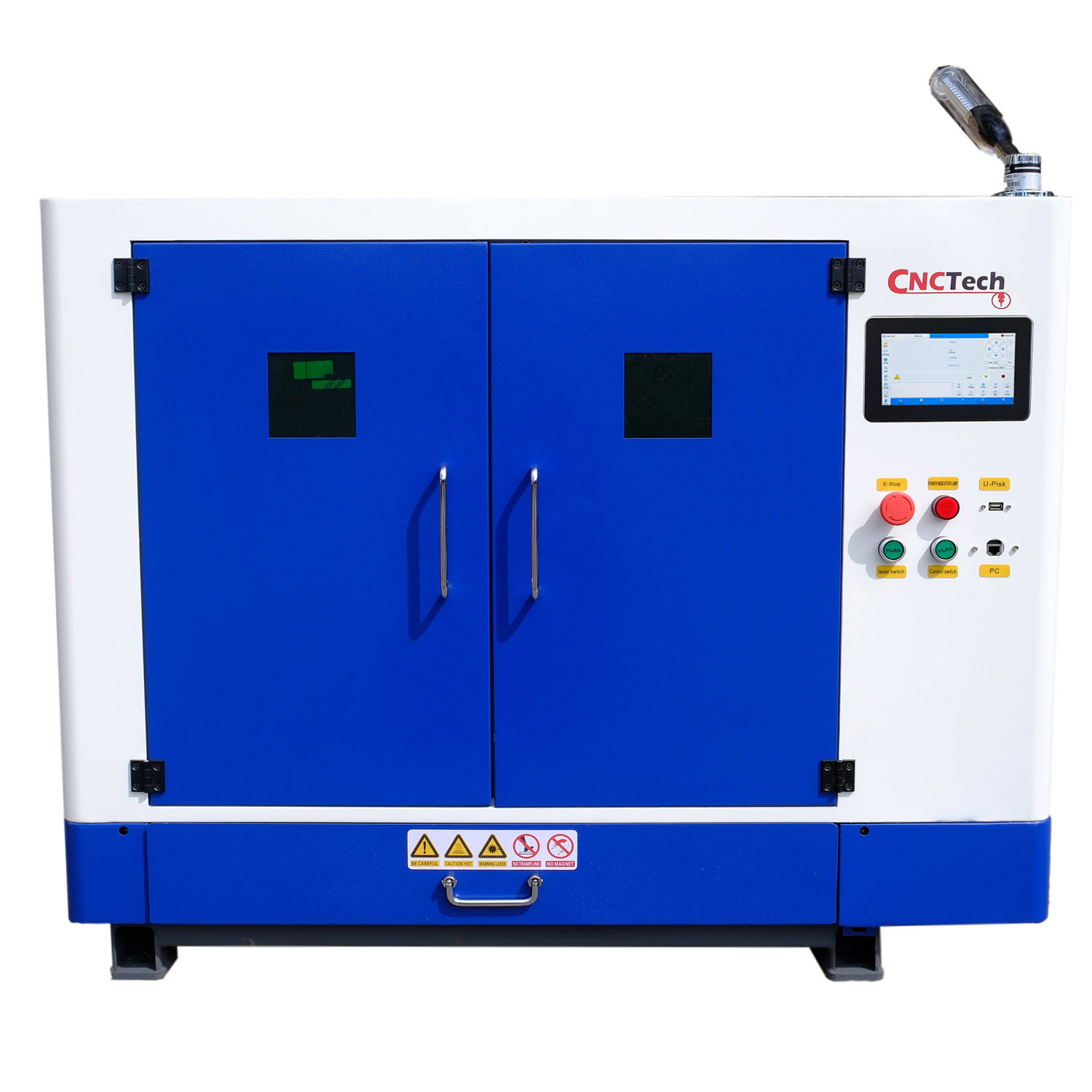

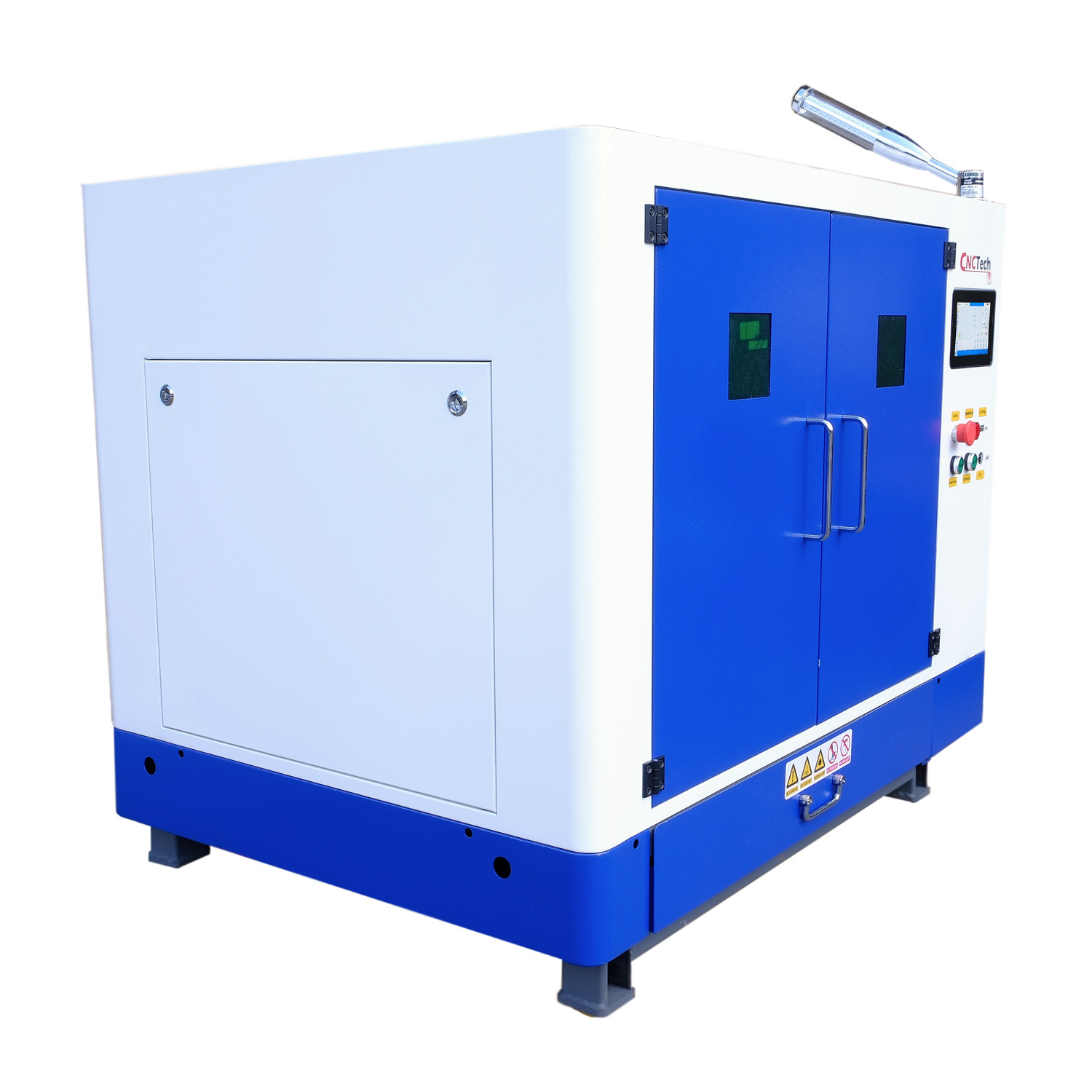

De behuizing meet 1200 × 850 × 920 mm en het nettogewicht bedraagt circa 180 kg. In de werkkamer is het proces afgeschermd van de omgeving. Door de gesloten bouw zitten tafel en bewerking samen in één machine. Omdat het werkgebied vlot bereikbaar is, kunt u kleine platen makkelijk hanteren.
Een formaat dat past bij kleine productiebedrijven en werkplaatsen die onderdelen, naamplaten en behuizingsdelen maken.

Opbouw van de besturing: Au3Tech MCC100 + NexCut X1. Zij koppelt het klaargemaakte project aan de bediening van de machine en aan de taakinstellingen.
Dankzij eigen bestanden voert u afzonderlijke projecten uit, maakt u later aangepaste versies van onderdelen en grijpt u bij vervolgorders terug op de gekozen geometrie.
| Parameter | Waarde |
|---|---|
| Model | 6040-FL / LT-4060 |
| Werkveld | 600 × 400 mm |
| XYZ bewegingsbereik | 600 × 400 × 350 mm |
| Lasertype en -vermogen | FIBER CW, 1500 W |
| Bron | MAX MFSC-1500C, watergekoeld |
| Brongolflengte | Nominaal 1080 nm |
| Hoofd | Au3Tech A130M, scherpstelling met de hand, QBH |
| Hoogte volgen | Live-focus |
| Aanpassing van de hoofdfocus | −7 tot +7 mm |
| Bereik kopmondstuk | 1–4 mm |
| Controle/programma | Au3Tech MCC100 + NexCut X1 |
| Drijfveer | Leadshine X/Y-stepper, Z-servo |
| Overdragen | Modulaire riemaandrijving |
| Tafel | Messentafel met tanden, lade voor afval, doorgeefopening |
| Gas | Eigen O₂-poort; gemeenschappelijke N₂/lucht-poort |
| Positioneringsnauwkeurigheid | 0,05 mm/m |
| Herhaalbaarheid | ±0,05 mm/m |
| Formaten | Onder andere DXF en CAD-bestanden |

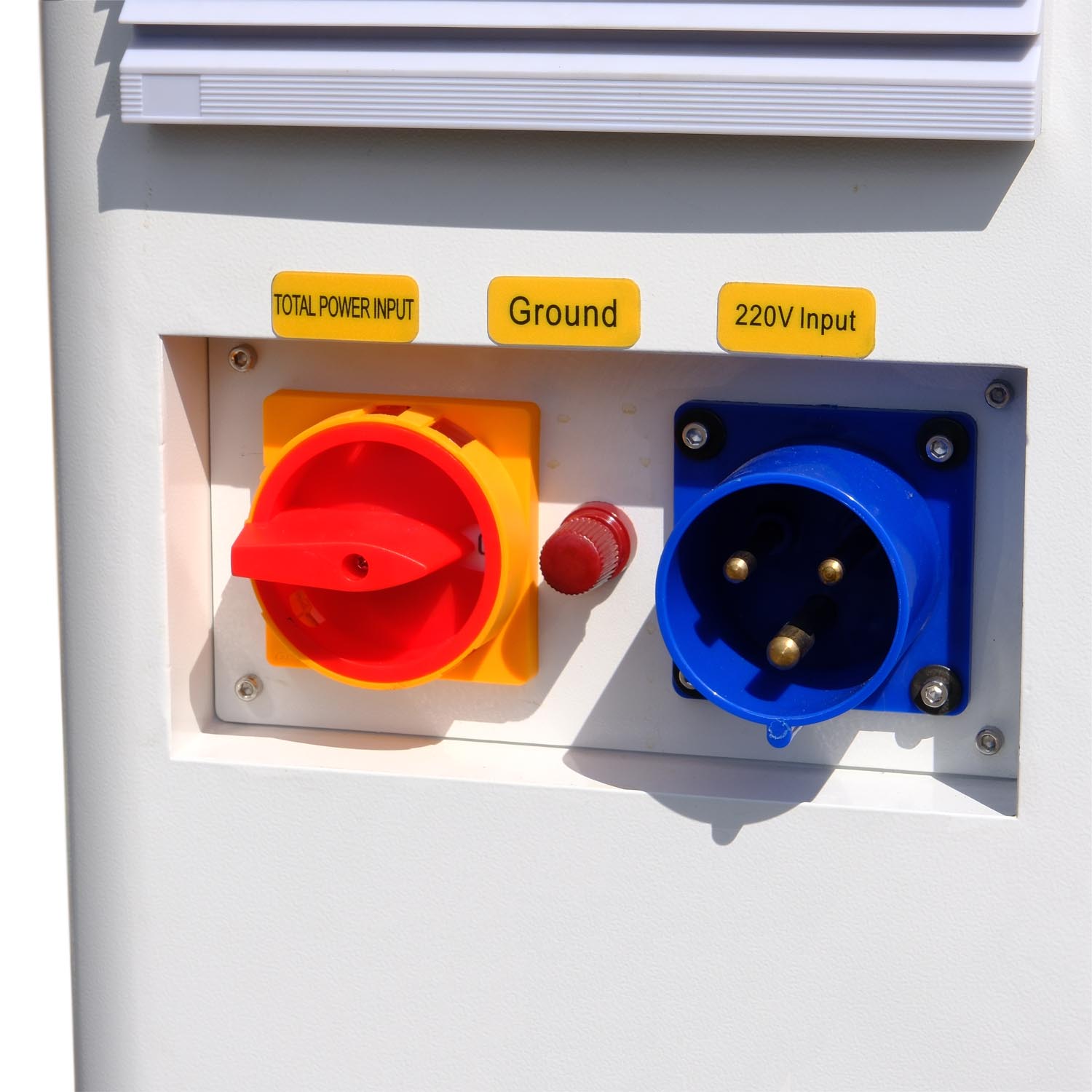

| Voeding | AC 220–240 V, 50/60 Hz, 1 fase |
| Totaal vermogen | Over 9 kW |
| Koeling | Koelmachine CWFL-1500 inbegrepen |
| Machineafmetingen | 1200 × 850 × 920 mm |
| Nettogewicht van het apparaat | Over 180 kg |
| Transportafmetingen | 1800 × 920 × 1200 mm |
| Omgeving | Omgeving: 10–40°C, vochtigheid tot 80% zonder condensatie |

600 × 400 mm.
MAX MFSC-1500C, watergekoeld.
Au3Tech MCC100 + NexCut X1.
Koelmachine CWFL-1500 inbegrepen.
Snijmachine FIBER LT-4060 van 1500 W; MAX-bron van 1500 W en Au3Tech A130M-kop, op de machine gemonteerd; industriële koelmachine CWFL-1500; set beschermlenzen; set snijmondstukken van messing; aansluitkabels; handleiding in het Pools.
