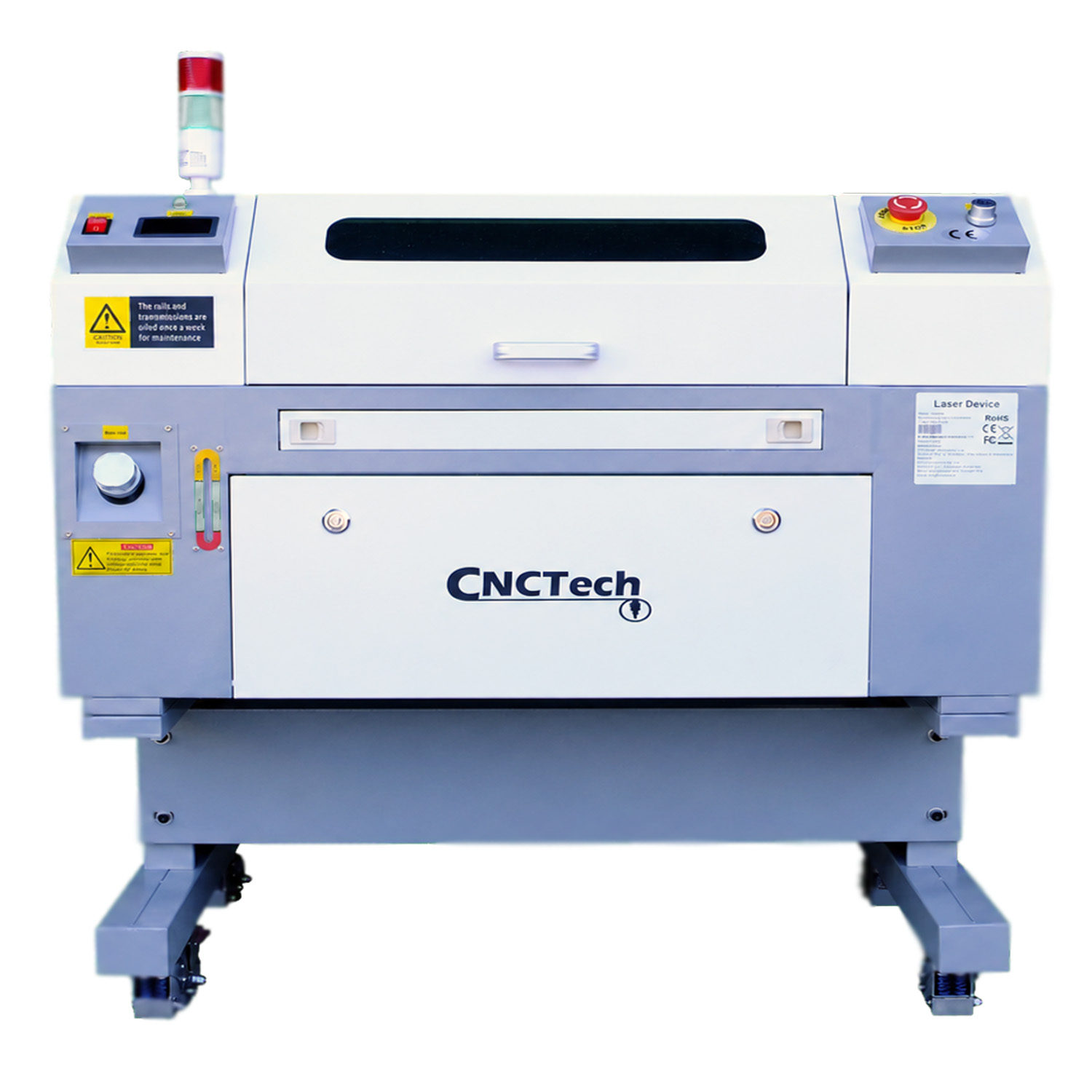

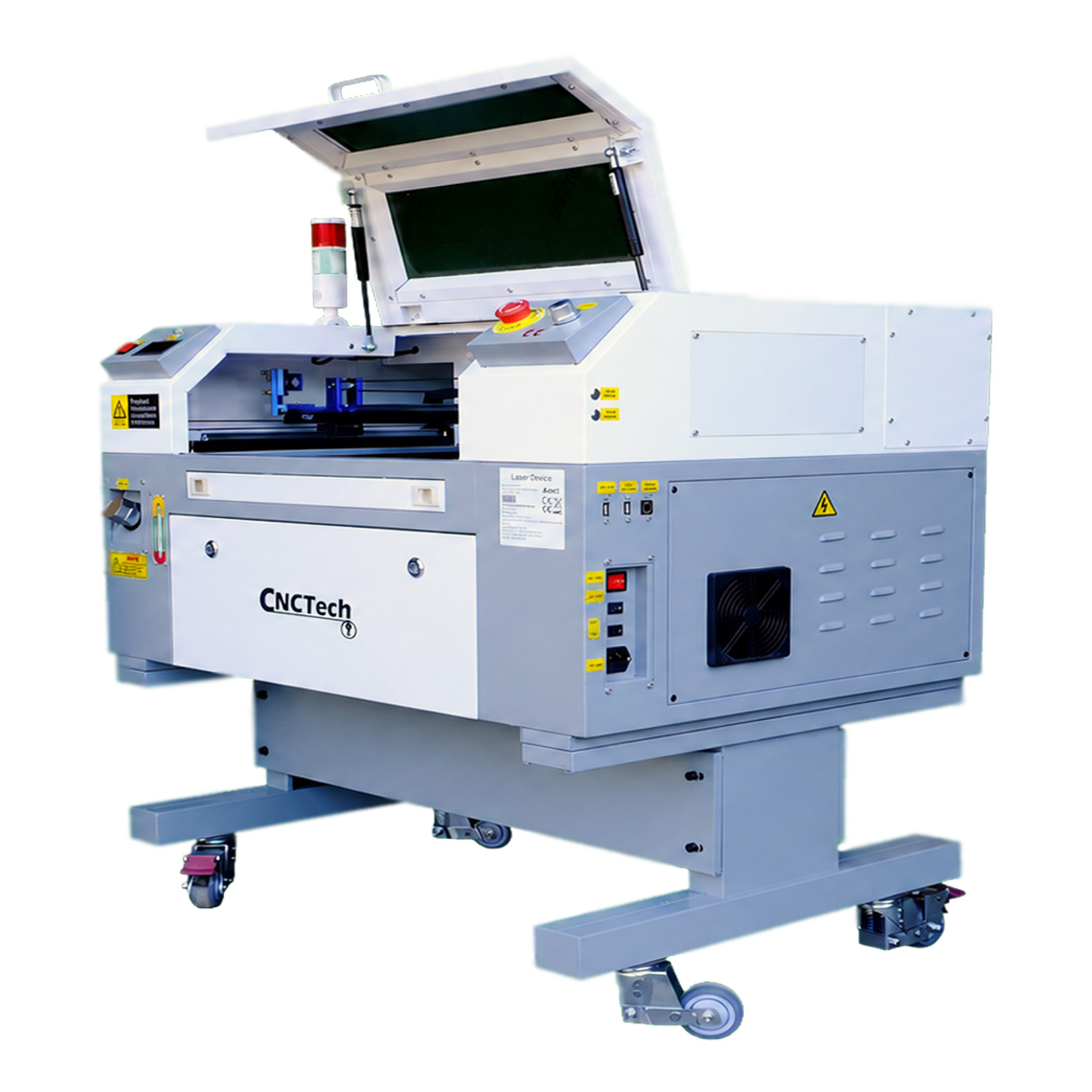

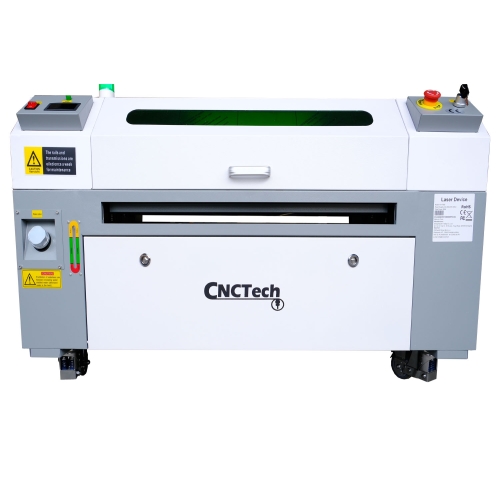

Laserplotter CO2 50W DSP 50x30cm KH5030
VOORRAAD: Beschikbaar
Verzendtijd: 48 uur
Bezorging: Van 0.00 €
Catalogusnummer: 10133-UP
Fabrikantcode: KH-5030
Magazijn voorraad:
EAN Code: 5907052595285
Product voorraad: Nieuw
- Product omschrijving
- Product reviews (0)
Laserplotter CO2 KH5030 50 W · 500 × 300 mm
Uw eigen creaties graveren en uitsnijden met de KH5030.
Van idee tot eigen product: graveren en snijden
Verwerk uw afbeelding tot een plaquette, een decoratie of een persoonlijk geschenk. De CO2-plotter die de studio zelf in huis heeft, graveert en snijdt ontwerpen uit de ondersteunde materialen.

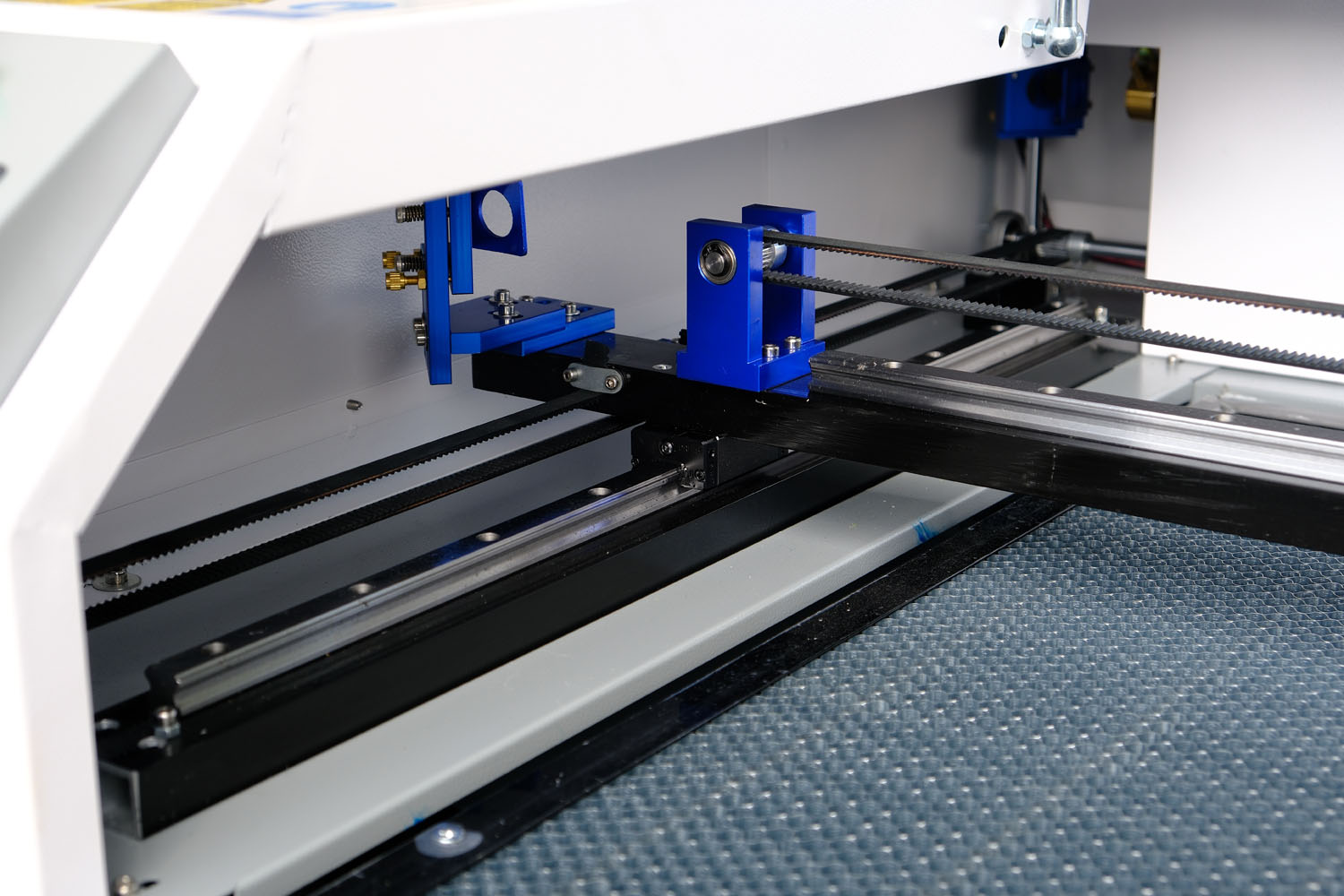

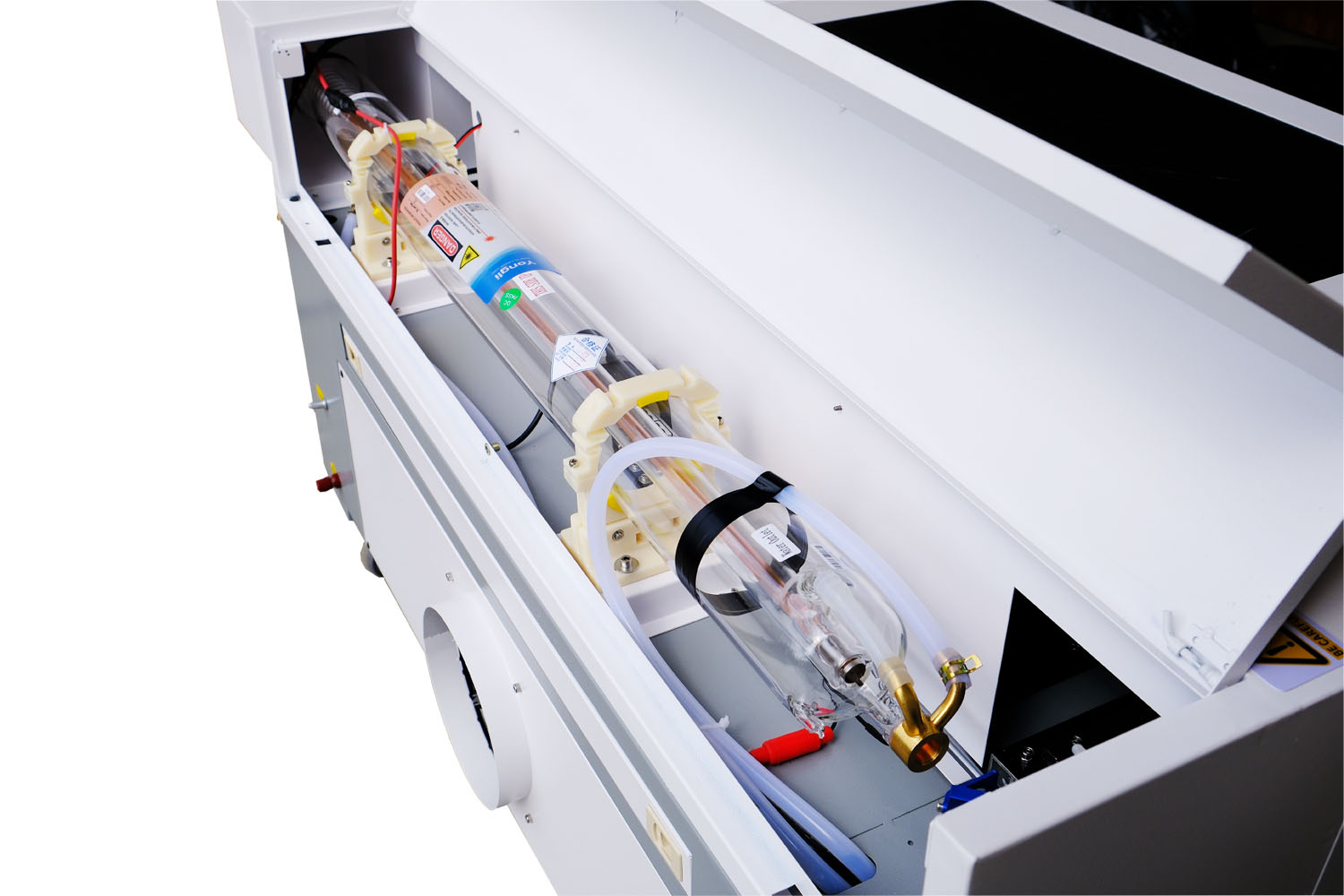

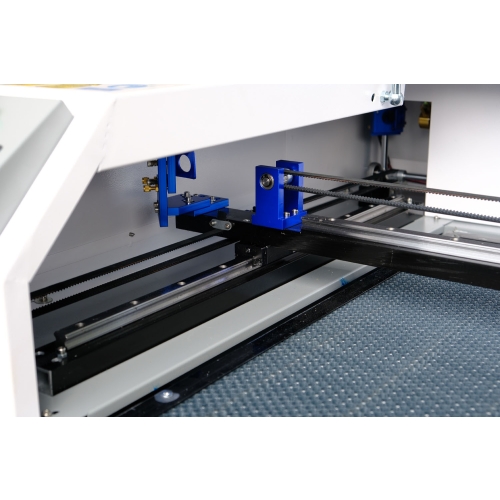

Wie hout, acryl, multiplex of een ander lasergeschikt materiaal wil graveren of snijden, kan terecht bij de KH5030, een CO2-laserplotter van 50 W. Het werkveld van 500 × 300 mm biedt voldoende plaats voor naamborden, decoraties, modelonderdelen, persoonlijke cadeaus en kleine oplagen van details. Eerst legt u vast hoe het patroon op het vel verdeeld wordt; na het klaarmaken van het bestand ontstaat een gravure of schets die u later verder assembleert. Technisch gezien bestaat de machine uit een EFR-buis, een USA-lens van ZnSe en lineaire geleidingen op zowel de X- als de Y-as. Op de kop zijn standaard Air Assist (luchtstroom) en een rode Red Dot-indicator gemonteerd. De tafel wordt elektrisch in hoogte versteld, over 20 cm, zodat de positie van het materiaal met één knop te wijzigen is. Bij het snijden rust de plaat op een honingraattafel; met een goede scherpstelling krijgt u duidelijke details en een goed afgewerkte rand.
Dankzij een eigen werkstation kunt u losse bestellingen aannemen, uw eigen collecties ontwikkelen en vervolgseries onderdelen voorbereiden.
Bekijk de mogelijkheden
Mogelijkheden voor de ontwikkeling van uw studio
KH5030 – 50 W, tafel met doorvoer en ingebouwde koeler
Het werkveld van 500 × 300 mm is geschikt voor één omvangrijker patroon of voor meerdere stukken op een enkel vel.

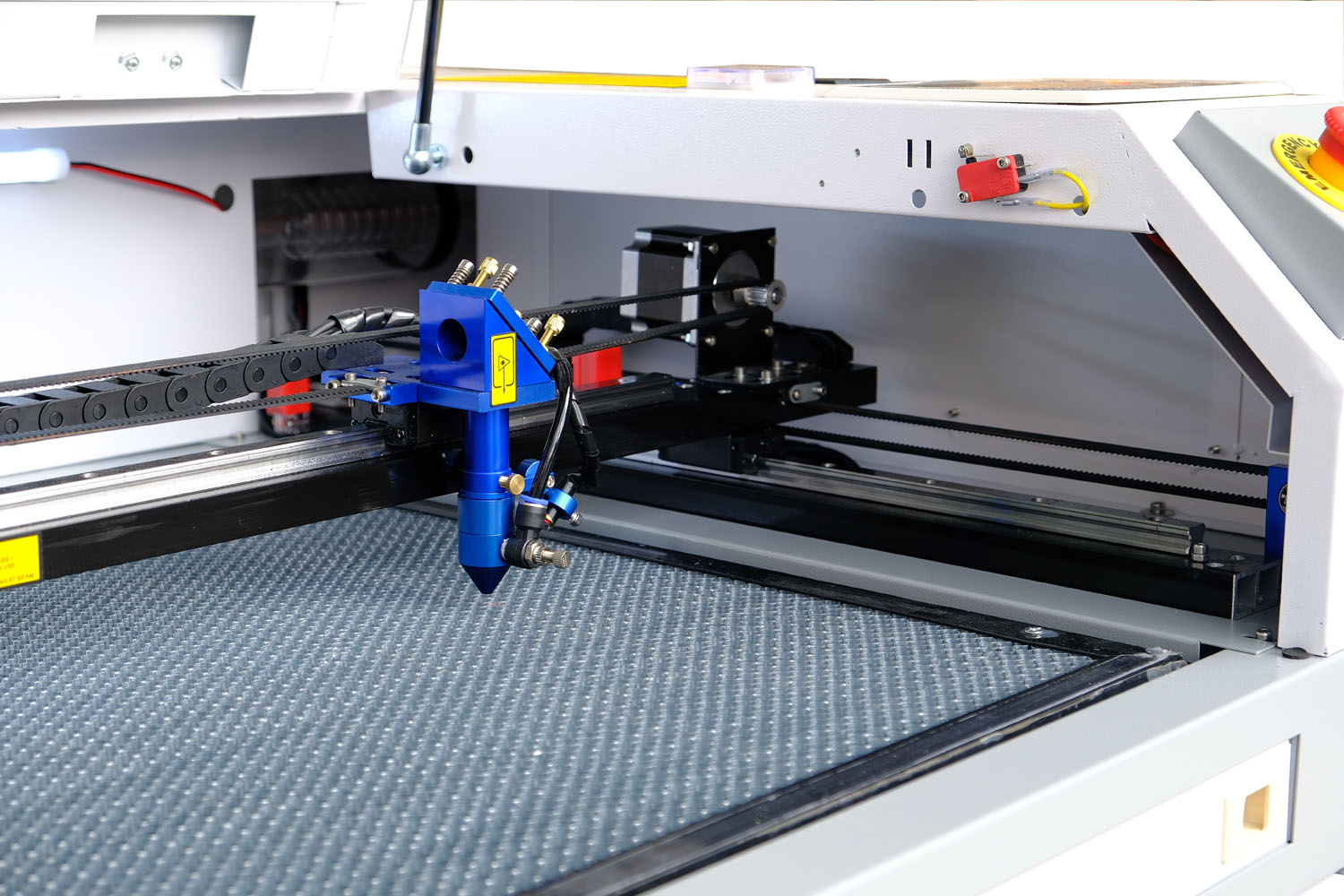

ZnSe-optiek uit de USA, Air Assist en Red Dot
De standaardkop beschikt over Air Assist-luchtondersteuning en een rood Red Dot-richtpunt.
Doorschuifwerktafel
Dankzij de doorschuifopening in de tafel kunt u materiaal plaatsen dat voorbij het standaardveld van 500 × 300 mm reikt.
Ruida 6445 en ontwerpen met lagen
De Ruida 6445-controller en RDWorks laten u graveer- en snijtaken samen in één project voorbereiden.
Ingebouwde buiskoeling
In de machine zit het koelsysteem voor de buis ingebouwd.
Voorzieningen voor dagelijks gebruik
Via het led-signaallampje ziet u eenvoudig in welke toestand het apparaat verkeert.
De machine in de praktijk
Gravure van leesbare inscripties
Personalisatie van hout
Contouren in hout zagen
Producten en nieuwe bestellingen: enkele ideeën
Cadeaus met uw eigen ontwerp
Namen, logo's en eigen afbeeldingen op items die zich lenen tot bewerking met de CO2-laser.
Reclame en decoraties
Displayonderdelen, borden en letters uit acryl of hout.
Korte uitbarstingen
Indelingen van uiteenlopende details en latere projectversies, binnen het beschikbare werkbereik gemaakt.
Doorvoertafel en geïntegreerde koeling bij een vermogen van 50 W (KH5030)
Ondersteunende systemen in de standaardconfiguratie

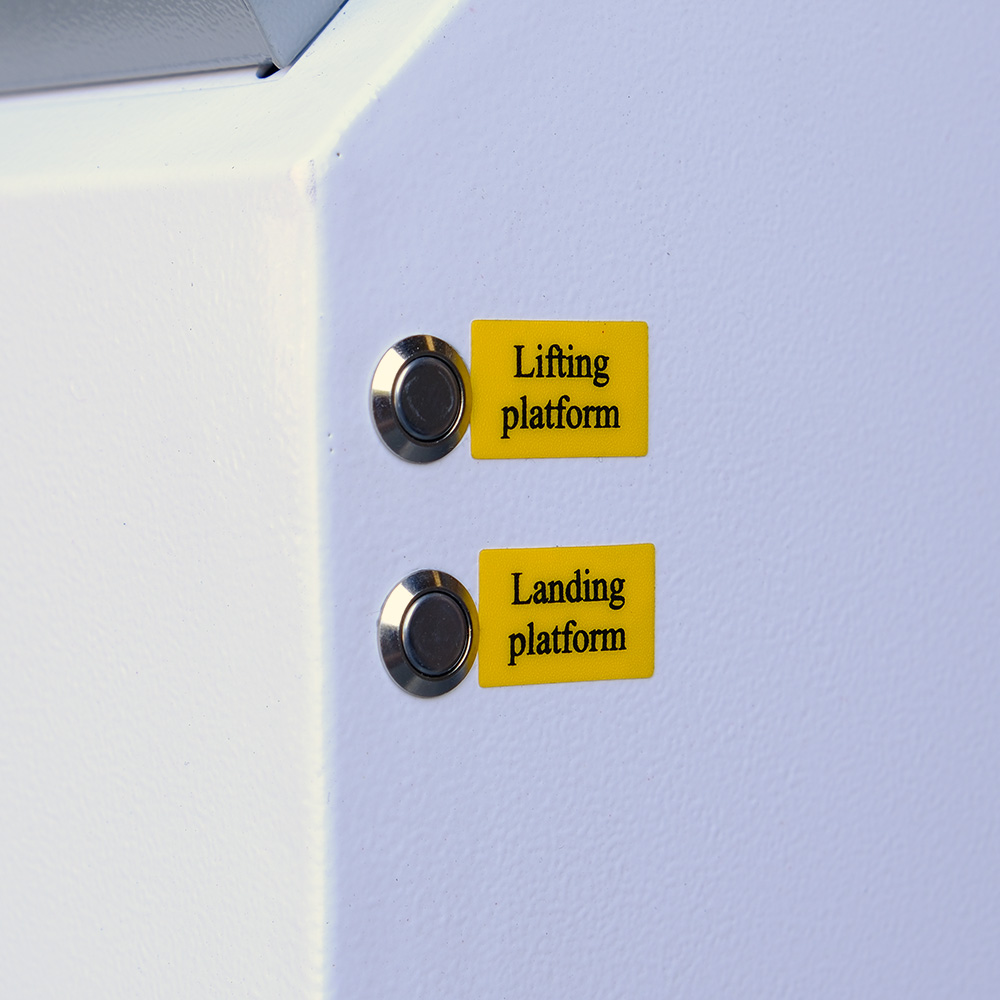

Het werkveld van 500 × 300 mm biedt plaats aan één groter patroon of aan meerdere items op één vel. Zo kan een reclamestudio bewegwijzering maken en een ambachtelijke werkplaats decoraties, patronen en modelonderdelen. De hoogte van de tafel wordt elektrisch versteld, over 20 cm. Met een knop verandert u de positie, waardoor een hoger voorwerp makkelijker te plaatsen en juist scherp te stellen is.
Koeling en apparatuur, zoals de offerte ze omschrijft, bepalen de voorzieningen op locatie voor het dagelijkse projectwerk.

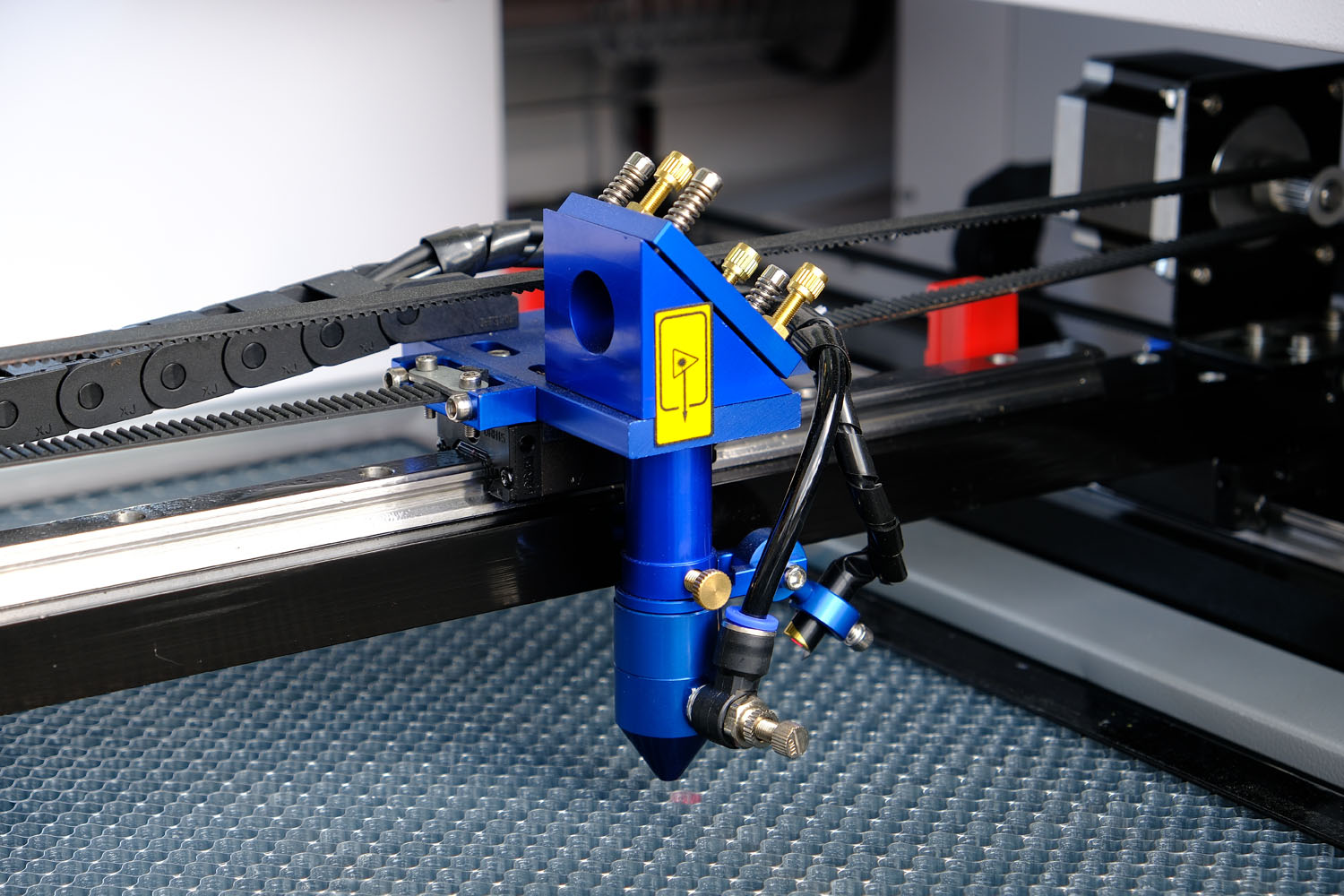

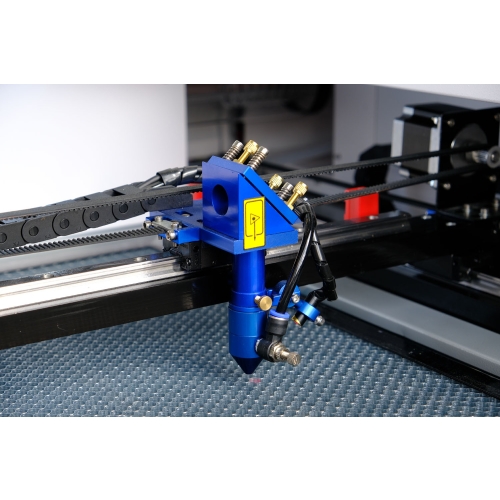

Air Assist, ZnSe-optiek (USA) en Red Dot
Luchtondersteuning en positionering op de kop

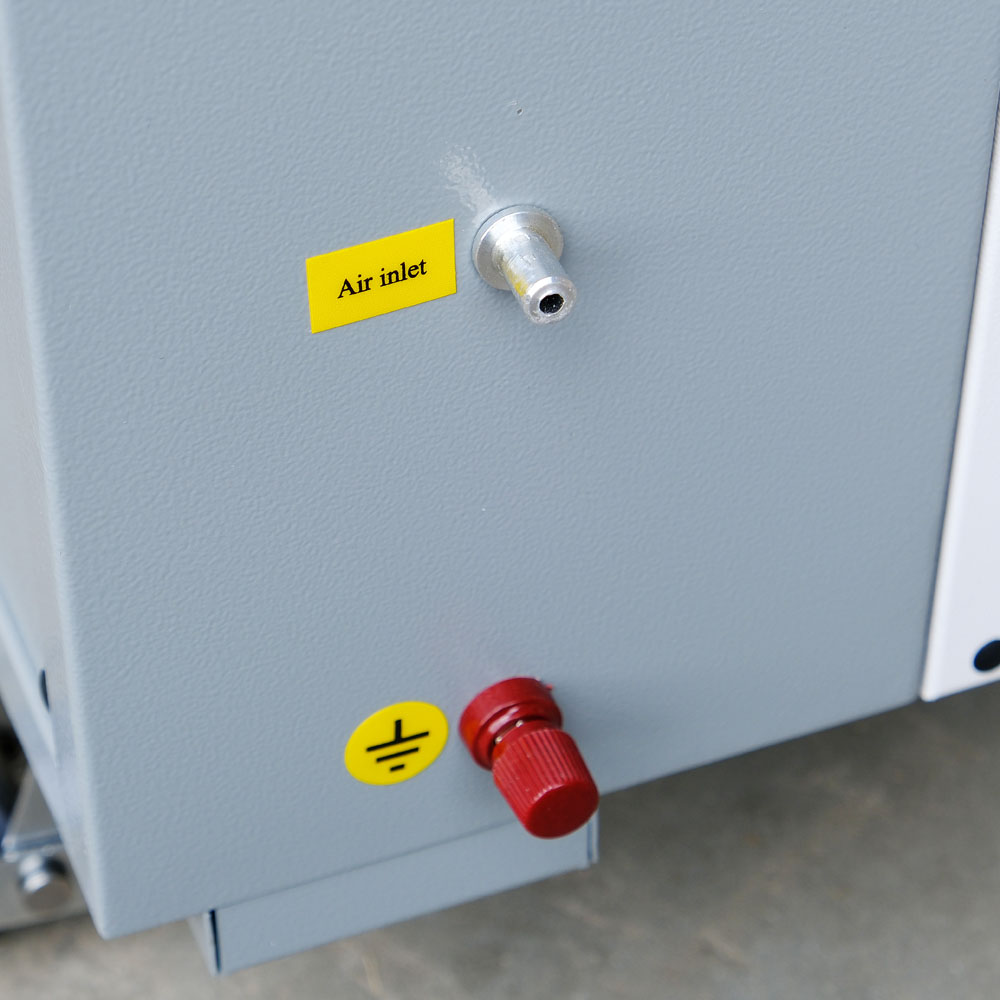

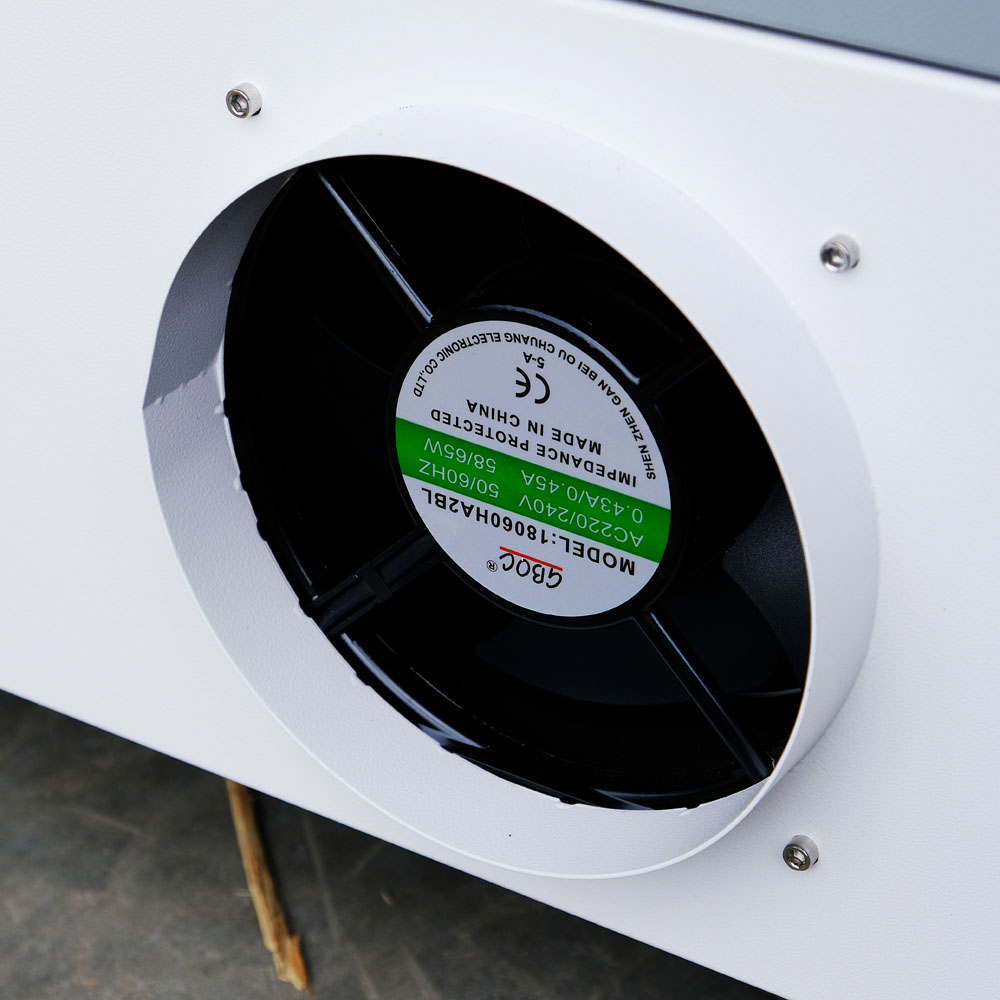

De kop is af fabriek voorzien van Air Assist en een rode Red Dot-indicator. Een compressor voedt de luchtstroom, terwijl de afzuigventilator de rook uit de machine verwijdert. Met Red Dot kunt u de details ordenen ten opzichte van het geplande patroon. De ZnSe-lens (USA) focust de laserstraal op het oppervlak van het materiaal.
Op het werkpunt van de straal ondersteunt Air Assist de bewerking; de rode indicator vergemakkelijkt het plaatsen van afbeeldingen op het item.

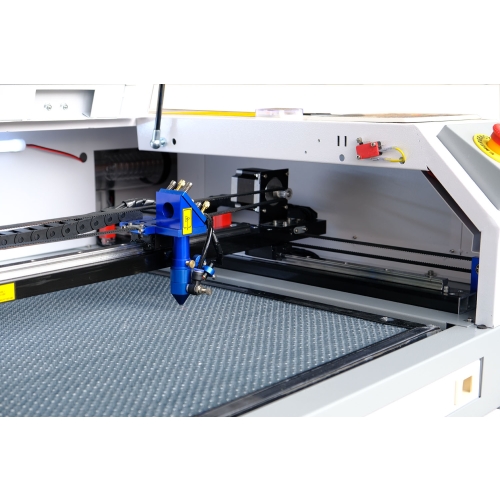

Doorschuifwerktafel
Ruimte voor uw eigen projecten
Via de doorvoer in de tafel kunt u ook langere stukken materiaal kwijt dan het standaardveld van 500 × 300 mm toelaat. De achtergrondverlichting vergemakkelijkt de controle van de positie van het materiaal in de werkruimte, en de geventileerde tafel werkt samen met het afzuigsysteem.
Het beschikbare werkveld laat u één groot patroon of een geheel van meerdere kleine onderdelen indelen. Individuele personalisatie en korte productieseries sluiten elkaar niet uit.
Ruida 6445 en ontwerpen met lagen
Uw eigen project onder controle
De Ruida 6445-controller werkt met RDWorks, waardoor u graveren en snijden samen in één project kunt voorbereiden. U graveert dus eerst een opschrift of beeld en snijdt daarna de buitencontour van datzelfde element. Het kleurendisplay toont de klaargezette taak en maakt het mogelijk om parameters aan te passen. Het bestand kunt u via een USB-stick overbrengen en in het geheugen van het toestel opslaan.
Met opgeslagen bestanden en parameters kunt u eerdere afbeeldingen opnieuw gebruiken en nieuwe opdrachten alvast klaarzetten.

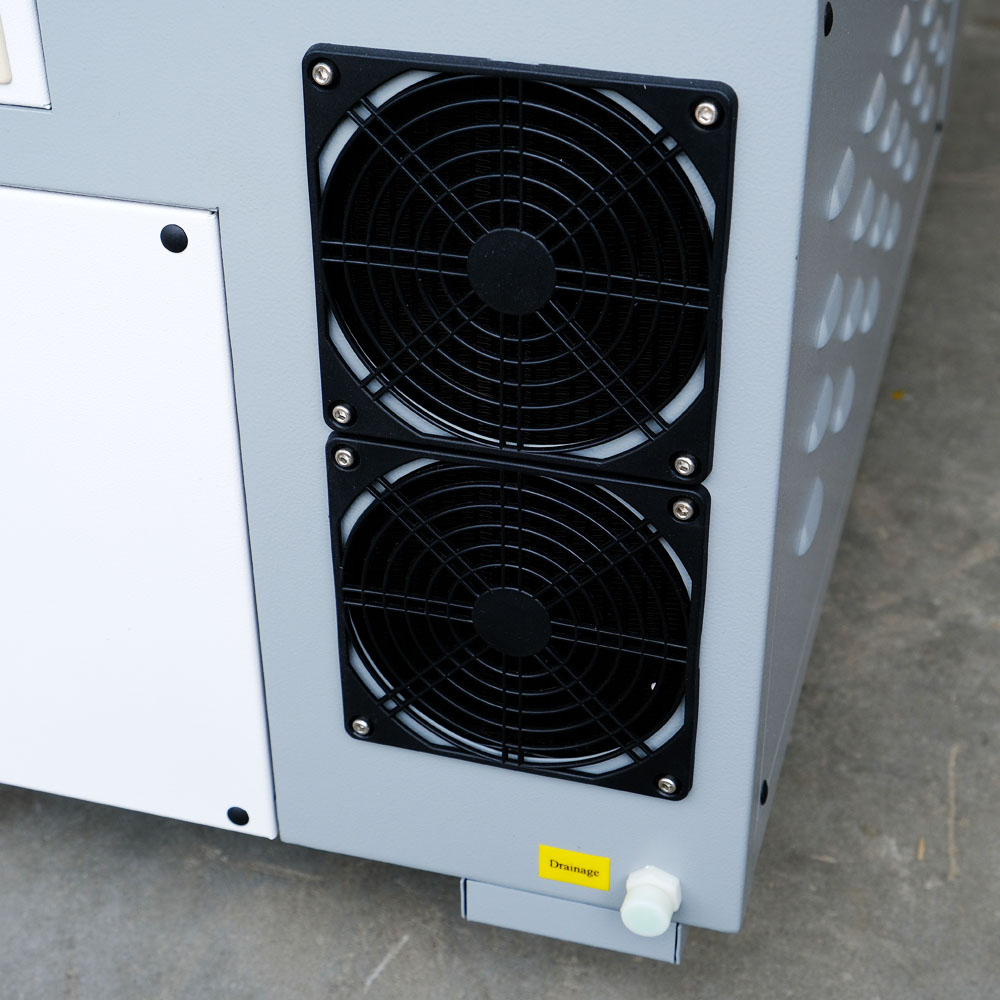

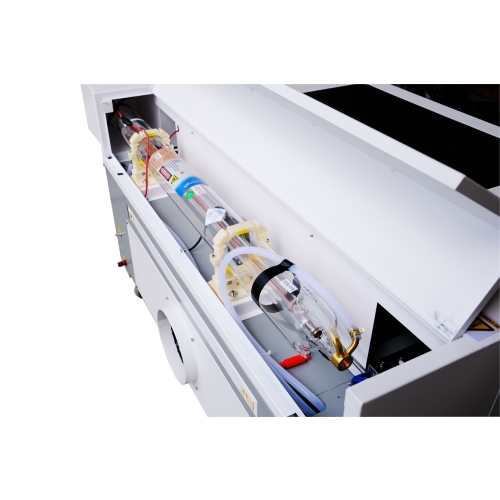

Ingebouwde buiskoeling
Aanvullende systemen in de samengestelde configuratie

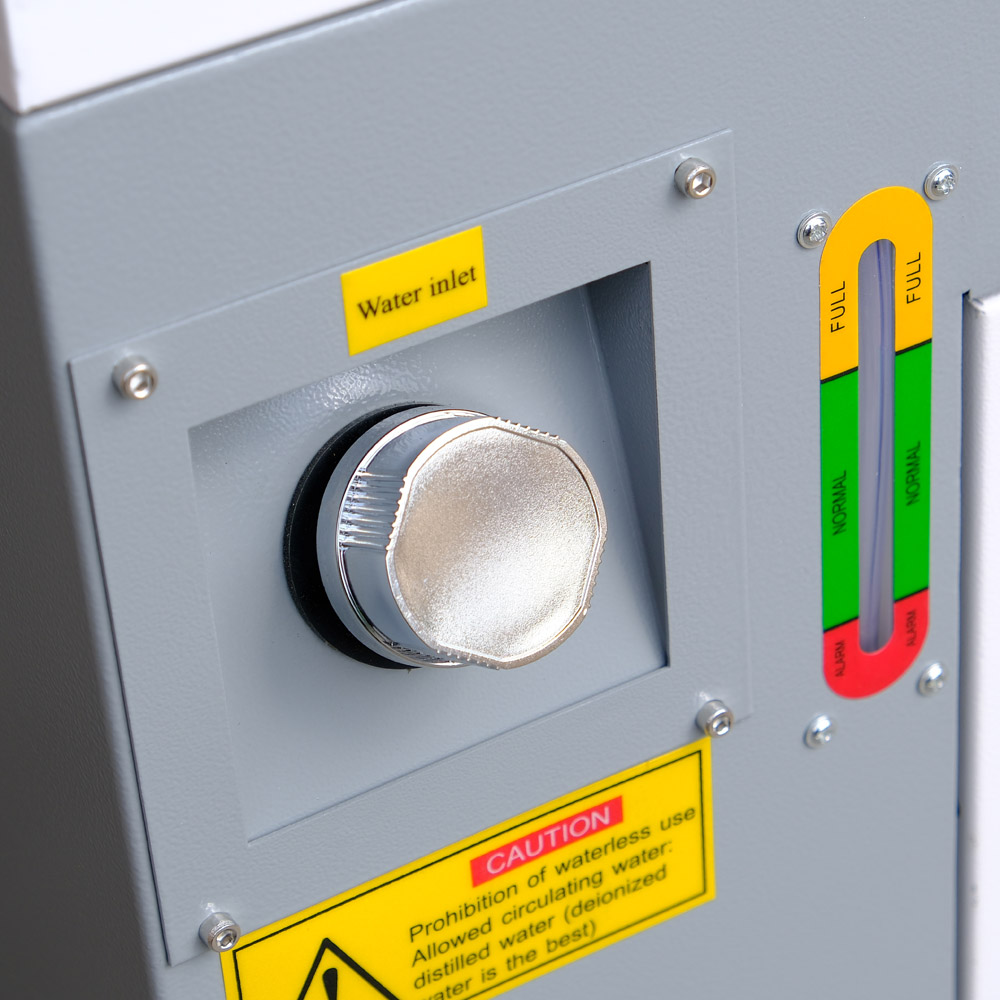

De buiskoeling is geïntegreerd in het apparaat. Dat geïntegreerde ontwerp beperkt de externe onderdelen aan het station. Op het scherm stelt u tijdens de voorbereiding van de klus de temperatuur in. Zodra er geen of te weinig koelvloeistof circuleert, onderbreekt een elektronische sensor de laserstraal.
De koeling en apparatuur uit de offerte zijn de voorzieningen waarmee de locatie dagelijks projecten kan uitvoeren.

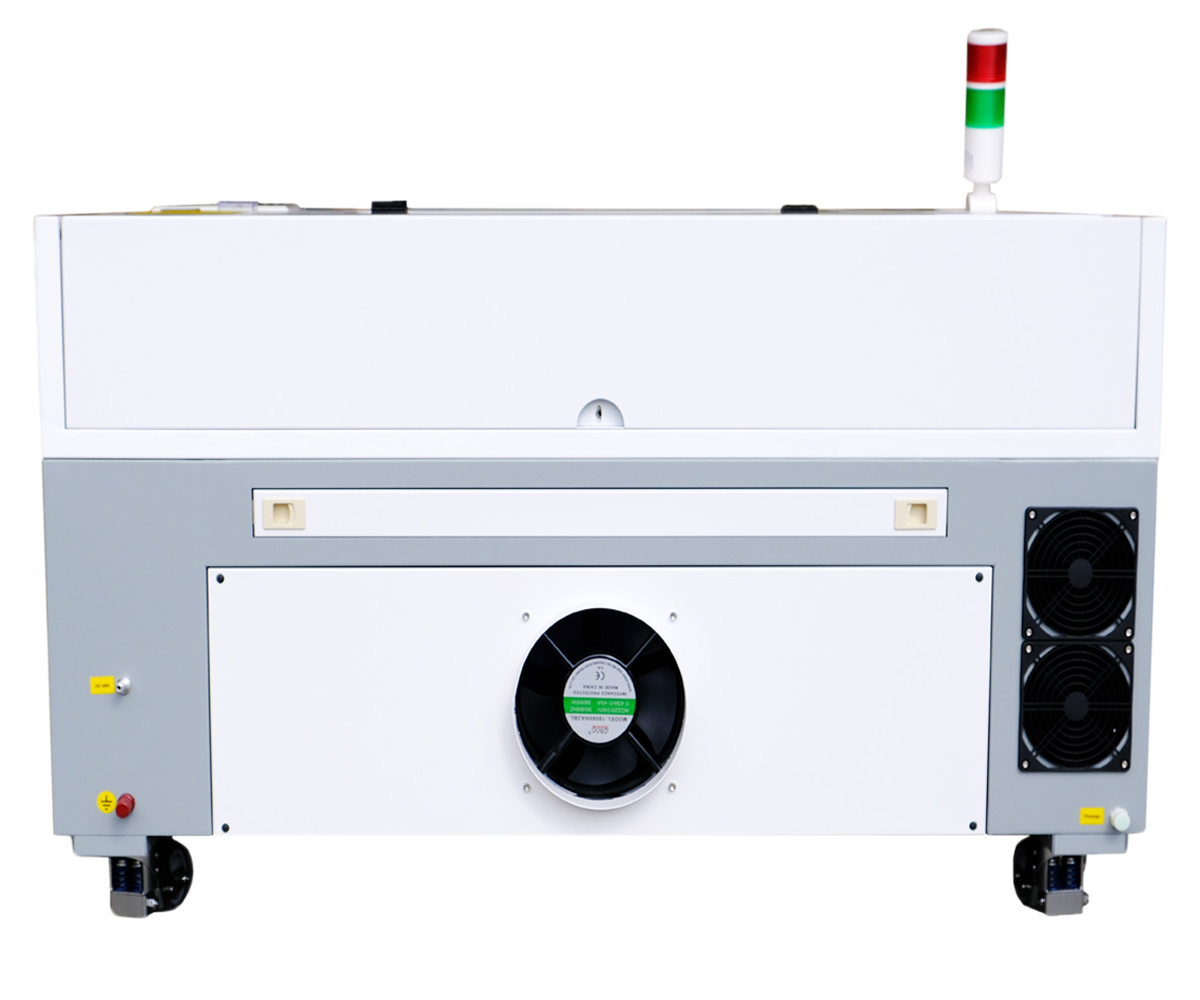

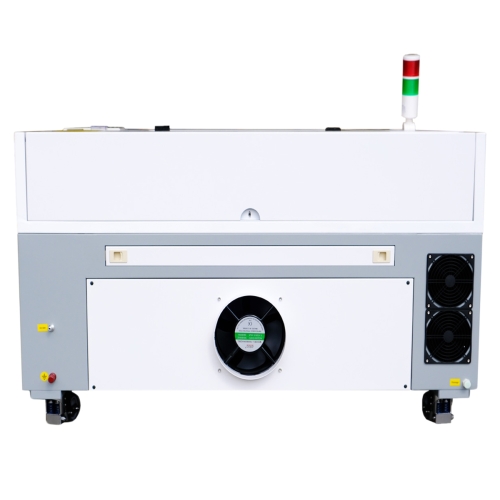

Dagelijks inzetbare apparatuur
Praktische studioapparatuur

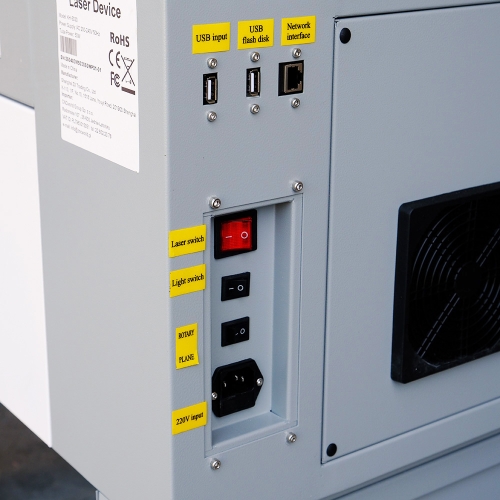

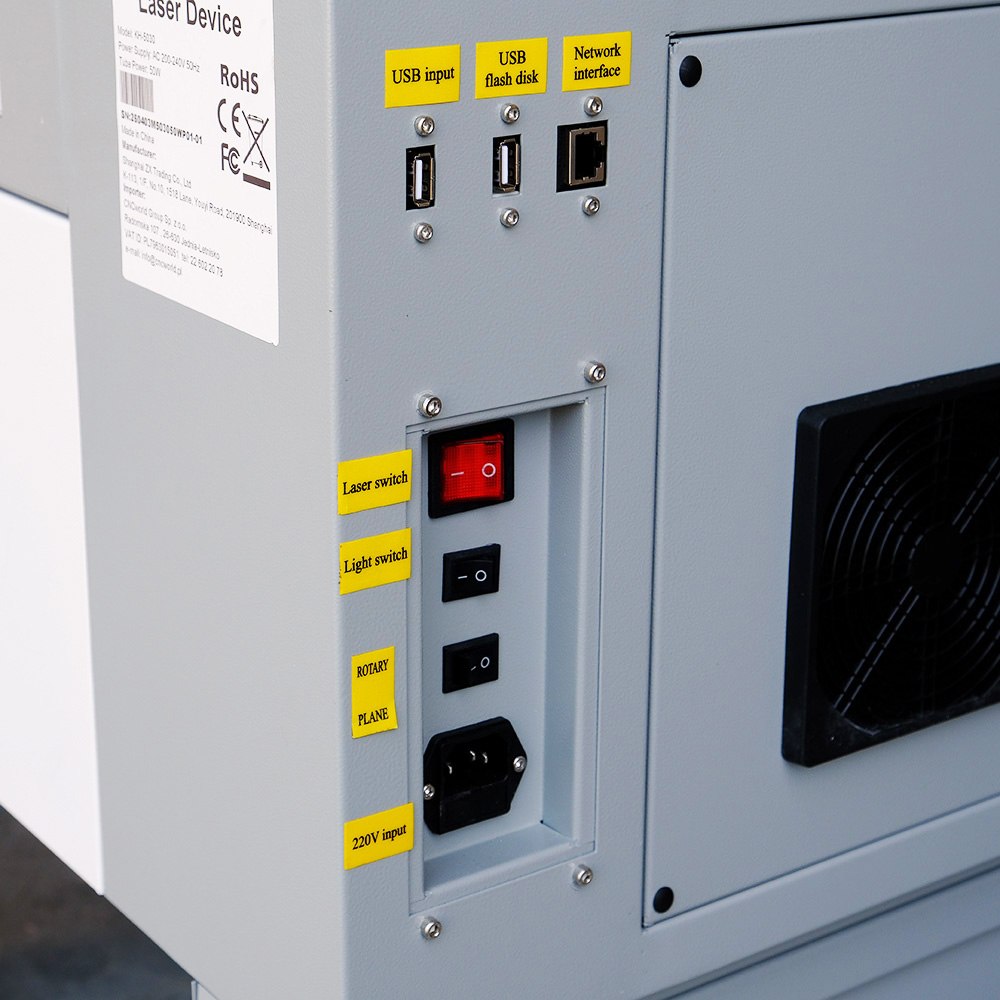

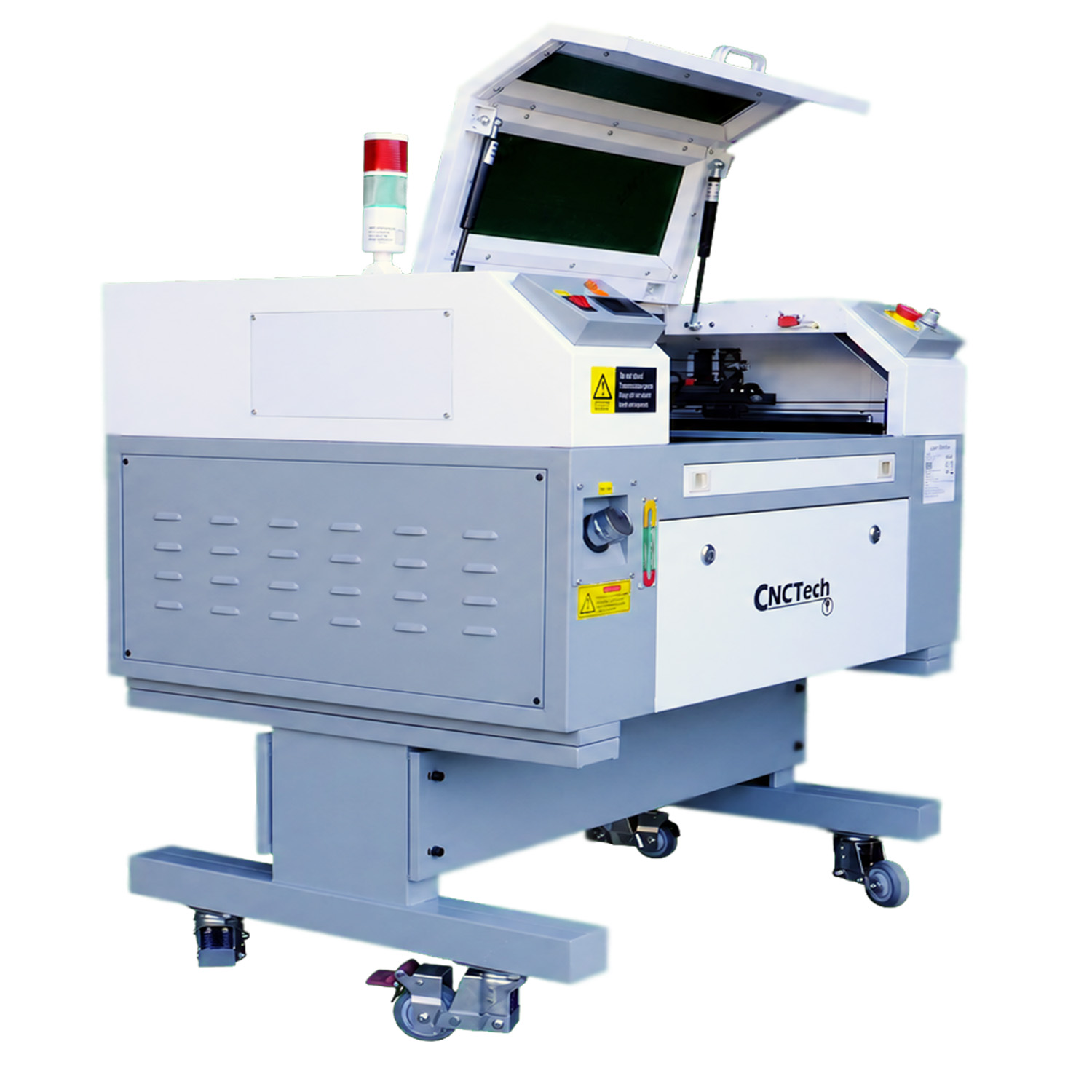

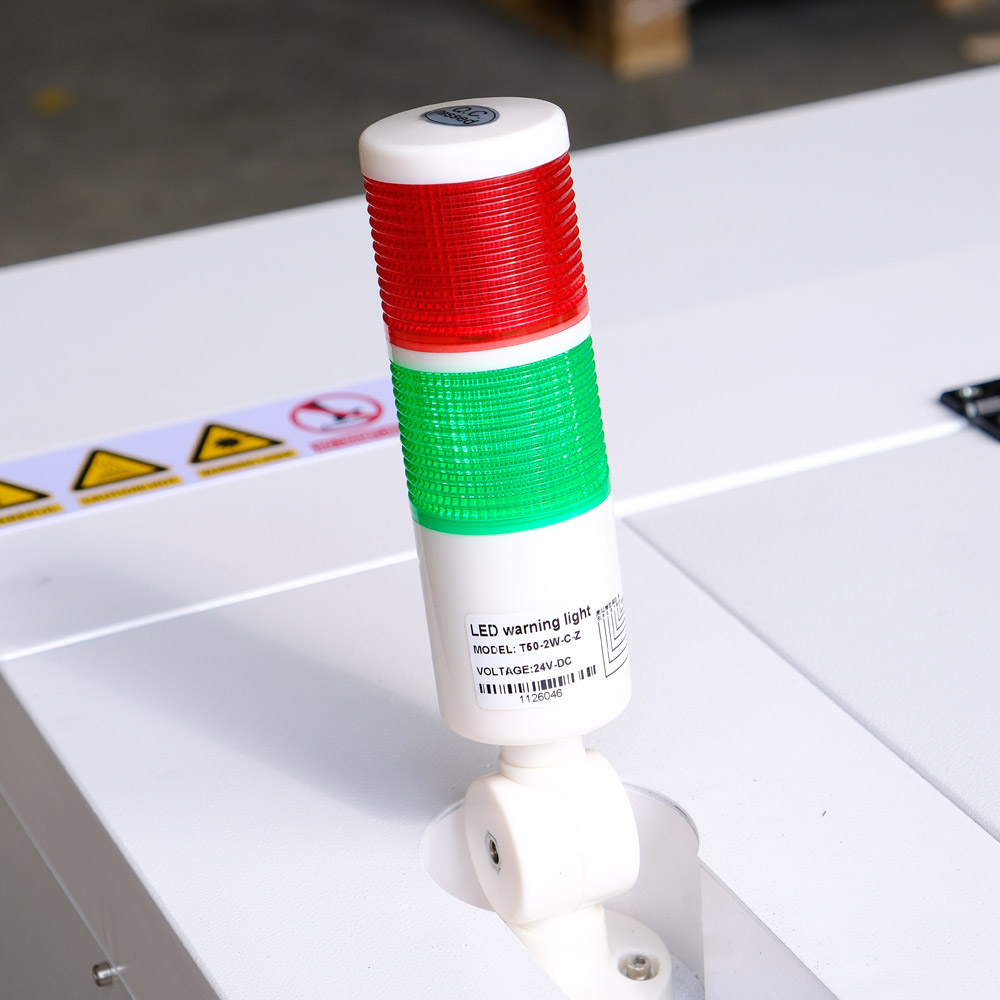

Het led-signaallampje maakt de status van het apparaat meteen duidelijk. Met een stabiel onderstel en toegang tot het bedieningspaneel bereidt u volgende projecten efficiënt voor. Dankzij een hefframe en schokabsorberende wielen kan de machine eenvoudiger in de werkplaats worden gepositioneerd. Via de USB-poorten aan de zijkant sluit u gemakkelijk een computer of draagbaar geheugen aan.
De onderdelen uit de set vormen een aanvulling op het toestel en helpen u uw eigen werkplek in te richten voor latere bestellingen.
Materialen en toepassingen
Gravure
- Hout en multiplex - lettertekst, logo's, illustraties en ornamenten.
- Acryl en plexi: markeringen, personalisering en reclamemateriaal.
- Rubber voor stempelmatrijzen die met een laser worden gemaakt.
- Leer en een selectie textiel waarvan de samenstelling laserbewerking toelaat.
- Keramiek en een selectie gecoate metalen - gravure op het oppervlak, na controle van het betreffende materiaal.
Snijden
- Hout/multiplex - contouren, hangers, sierstukken en modelonderdelen.
- Acryl of plexiglas dat voor lasers bedoeld is - letters, panelen en kleine onderdelen.
- Papier en karton voor sjablonen, mockups en decoratie van verpakkingen.
- Leer en bepaalde stoffen die voor laserbewerking bestemd zijn.
- Stempelrubber voor de laser - de schets van de klaargemaakte matrix.
Software en besturing
Eigen bestanden en instellingen op één plaats

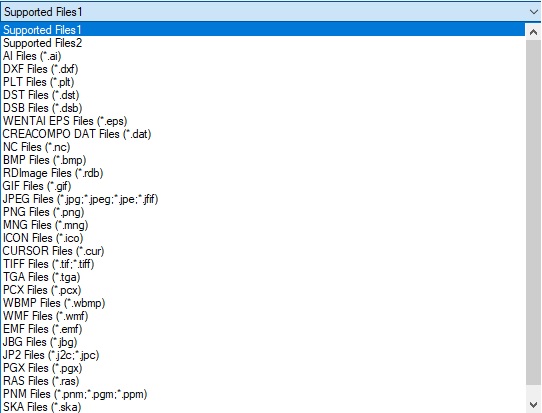

RDWorks zit in de set, evenals een overlay waarmee u in uw bestaande CorelDRAW kunt blijven werken. De overlay werkt als aanvulling op CorelDRAW; een volledige licentie voor dat programma is niet inbegrepen. Ruida 6445 laat u graveren en snijden in één project voorbereiden en met lagen werken. Via een USB-stick uploadt u bestanden, die vervolgens in het geheugen van de machine blijven. Op het kleurrijke paneel bekijkt u moeiteloos een voorbeeld van de taak, wijzigt u parameters en stopt of hervat u het werk. Ondersteunde besturingssystemen: Windows 10, 7, Vista, XP en 2000. Gegraveerde afbeeldingen bereidt u voor met bitmaps, terwijl u voor het snijden op de juiste manier voorbereide contouren gebruikt. De driver werkt ook met LightBurn, waarvoor u de licentie afzonderlijk aanschaft.
Met ondersteuning voor uw eigen bestanden kunt u extra ontwerpen toevoegen aan het aanbod en eerder voorbereide projecten er weer bij nemen.
Meer mogelijkheden voor uw studio
Eigen creaties en nieuwe invalshoeken voor het productaanbod.
- Eigen creaties — Verwezenlijk originele beelden en gepersonaliseerde bestellingen, zover deze configuratie dat toelaat.
- Uitgebreider projectaanbod — Met voorbereide projecten kunt u gemakkelijker collecties ontwikkelen en korte series produceren.
- Vernieuwend aanbod — Ontwikkel de werkplaats verder met producten en markeringen die bij de gebruikte technologie en de uitrusting van de machine passen.
Gravure op een transparante plaat
Nog meer mogelijkheden
Figuren uitsnijden in een transparante plaat
Kant en klaar ruimtelijk detail
Technische gegevens
| Parameter | Waarde |
|---|---|
| Model | KH5030 |
| Laserkracht | 50 W |
| Lasertype | Gas CO2 |
| Werkveld | 500 × 300 mm |
| Bestuurder | Ruida 6445 |
| Hoogteverstelling van de tafel | Elektrisch, voor 20 cm |
| Tafel | Honingraat, door |
| Buis | EFF |
| Lens | ZnSe VS |
| Lineaire geleiding | in de X- en Y-assen |
| Air Assist | Ja; compressor inbegrepen |
| Red Dot | Ja |
| Gravure snelheid | 0–500 mm/s |
| Snijsnelheid | 0–35 mm/s |
| Snijdikte | Tot 10 mm, in functie van het materiaal |
| Precisie bij het positioneren | 0,01 mm |
| Koeling | Ingebouwde koeler |
| Levensduur van de buis | Tot 4500 uur |
| Stroomverbruik | ≤300 W |
| Mededeling | USB + pendrive |
| Software | RDWorks + overlay voor CorelDRAW |
| Besturingssysteem | Windows 2000, XP, Vista, 7 en 10 |
| Afmetingen apparaat | 1020 × 650 × 630 mm |
| Apparaatgewicht van het apparaat | 70 kg |
| Certificaten | CE, RoHS, FCC |
| Garantie | 12 / 24 maanden, zoals bepaald in de garantievoorwaarden |
| Buis garantie | 6 maanden |
| Elektronische sensor voor de koelvloeistofstroom | Ja |
| Bedrijfstemperatuur | 5–40°C |
| Minimale lettergrootte | 1 × 1 mm |
| Motortype | Stappenmotor |
| Gravure resolutie | Naar 2000 dpi |
| LED-signaallicht | Ja |
Wat krijg je in het setje?
- CO2 50 W laserplotter, 500 × 300 mm werkgebied.
- Flexibele slang met afzuigventilator.
- RDWorks en overlay voor CorelDRAW.
- Instructies in het Pools.
- Luchtcompressor.
- Honingraat tafel.
- USB-kabel en netsnoer.
- Red Dot-indicator.
- LED-verlichting.
- Opzetstuk voor het roteren van regelmatige vormen.
- Poten/standaard voor de plotter.
- Ingebouwde koeler.
- Wielen met schokabsorptie.
Vragen vóór aankoop
Over welk werkgebied beschikt het apparaat?
500 × 300 mm.
Welke bron is gebruikt?
EFF.
Welke programma's zijn compatibel met het apparaat?
RDWorks + overlay voor CorelDRAW.
