CO2 laserplotter 130W UG-1325L 250x130cm + Accessoires
VOORRAAD: Beschikbaar
Bezorging: Van 0.00 €
Catalogusnummer: 10394
Fabrikantcode: UG-1325L
Magazijn voorraad:
EAN Code: 5907052590464
Product voorraad: Nieuw
- Product omschrijving
- Product reviews (0)

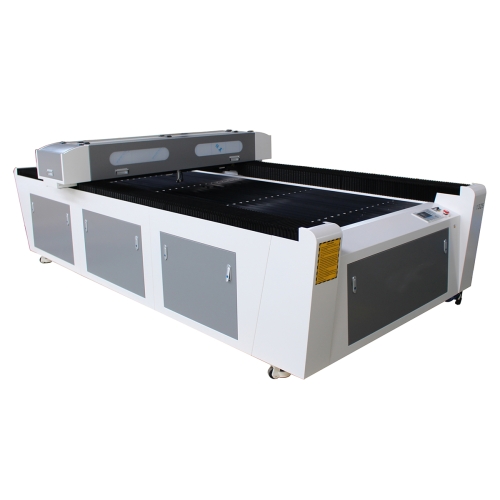

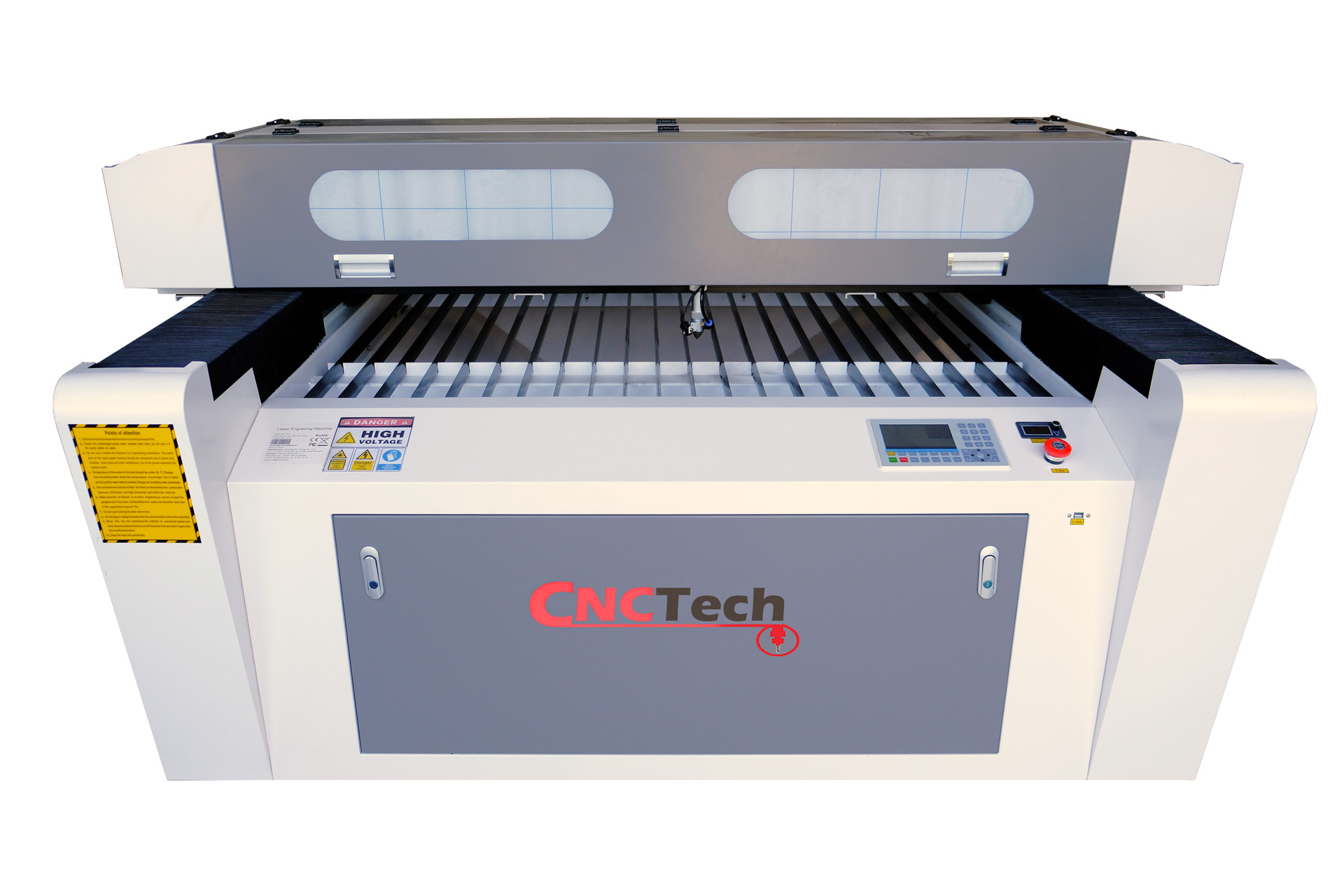

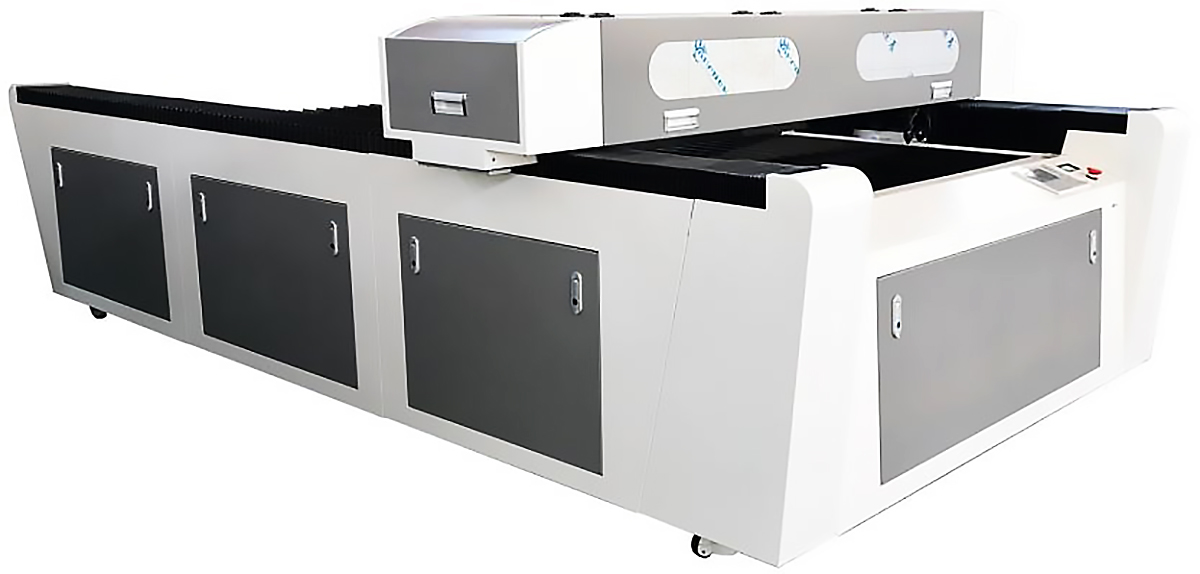

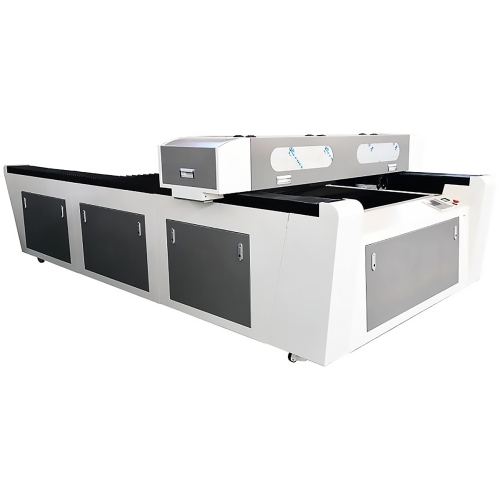

Laserplotter CO2 UG-1325L 130 W · 2500 × 1300 mm
Met de UG-1325L graveert en snijdt u uw eigen producten.
Graveren, snijden en uw eigen producten tot stand brengen
Maak van uw afbeelding een plaquette, een decoratiestuk of een persoonlijk geschenk. Met een eigen CO2-plotter kan de studio zelf ontwerpen graveren en snijden in daarvoor geschikte materialen.

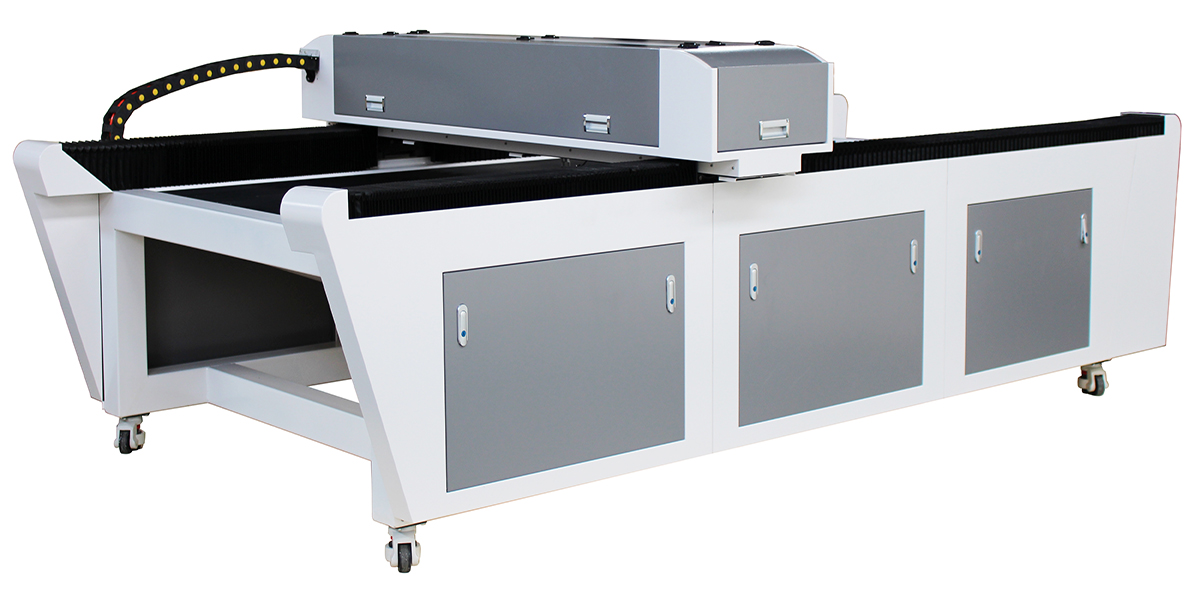

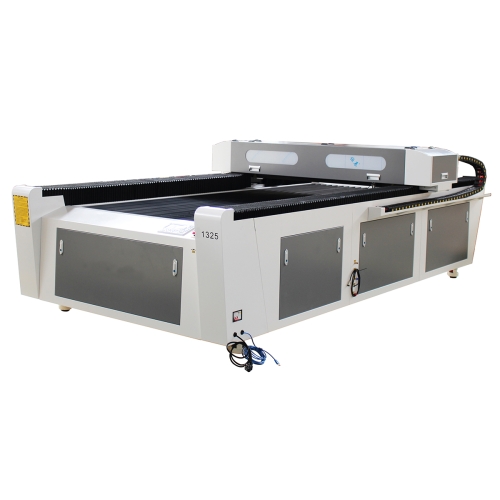

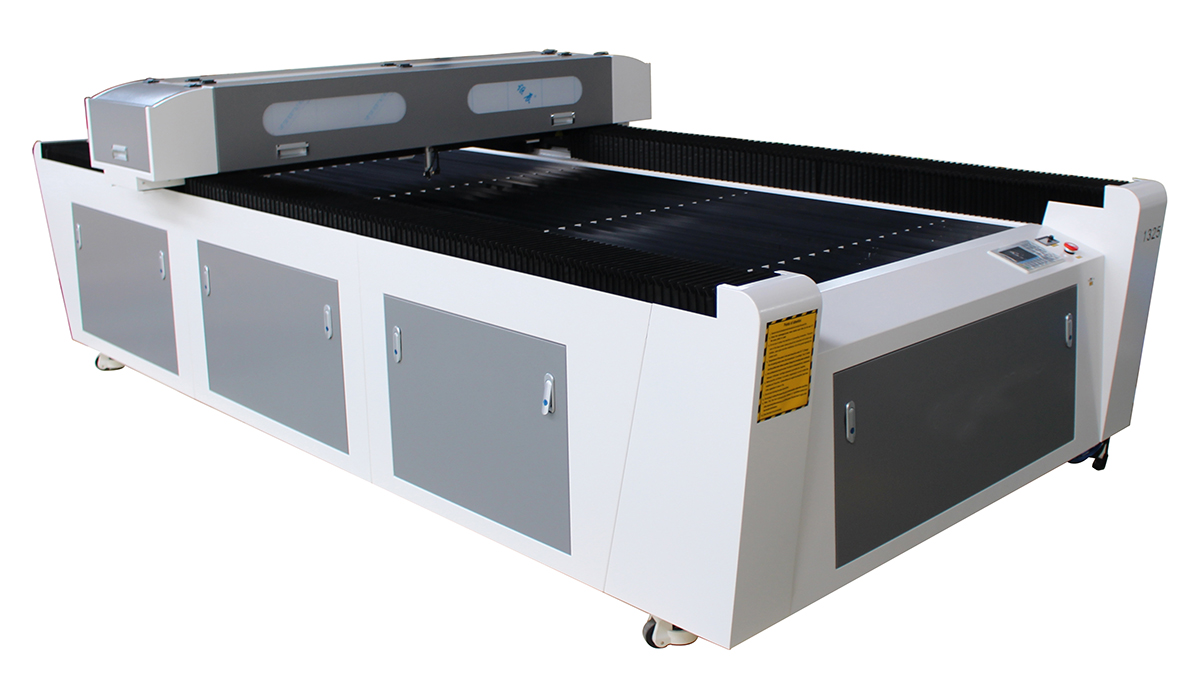

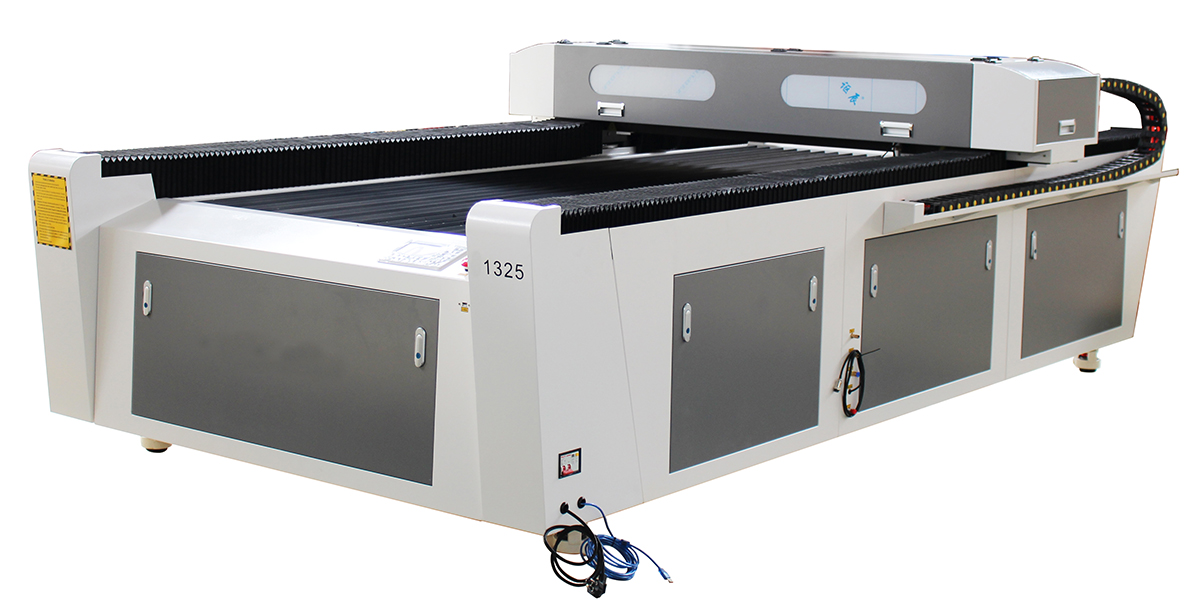

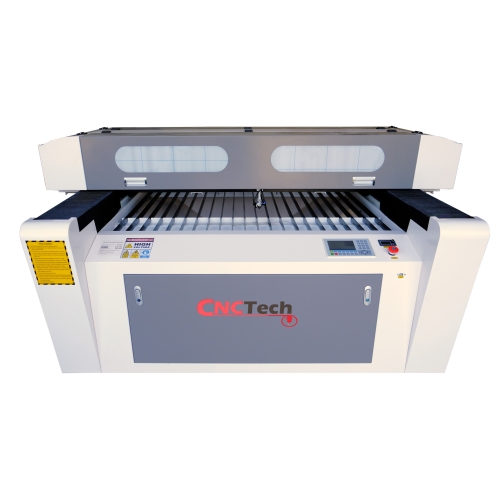

De UG-1325L is een groot formaat CO2-plotter met een RECI W6-buis, die een nominaal vermogen van 130 W heeft, en een werkveld van 2500 × 1300 mm. Hij dient om multiplex, acryl, hout en andere geschikte materialen te graveren en te snijden. Met dit grotere oppervlak plant u grotere reclame- en meubelonderdelen in of legt u veel kleine delen op één plaat naast elkaar. De machine beschikt over een messentafel met doorvoer, twee laden en twee goten om afval af te voeren. De constructie is opgebouwd uit stevige metalen profielen en weegt meer dan 600 kg. Afneembare zijpanelen geven gemakkelijk toegang tot de binnenkant, en poten met ingebouwde wielen helpen om de plotter op de voorziene plek te zetten. Met de RuiDa RDC6445S(EC)-controller, RDWorks V8-software, ZnSe USA-optiek en lineaire geleiding van CSK Taiwan beschikt u over uitrusting voor graveerontwerpen en snijcontouren.
Met een eigen machine in huis hebt u de ruimte om individuele opdrachten uit te voeren, originele collecties te ontwerpen en vervolgreeksen onderdelen voor te bereiden.
Snij- en graveermaterialen
Mogelijkheden waarmee uw studio verder groeit
2500 × 1300 mm en doorgeeftafel
De werkruimte omvat 2500 × 1300 mm.
RECI W6 en ZnSe USA-optiek

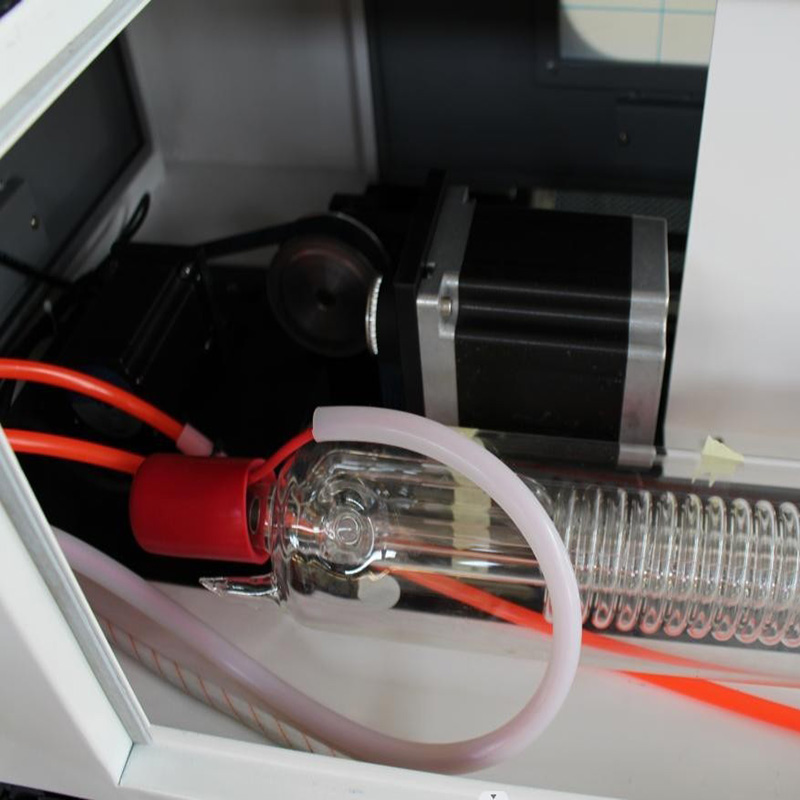

De UG-1325L is voorzien van de originele RECI W6-hoorn (laserbuis), met 130 W nominaal vermogen en 150 W piekvermogen.
RuiDa RDC6445S(EC) en RDWorks V8
Op het kleurenscherm ziet u een voorvertoning van het project en de werkinstellingen.
CW5200, afzuiging en bereikbaarheid van de binnenkant

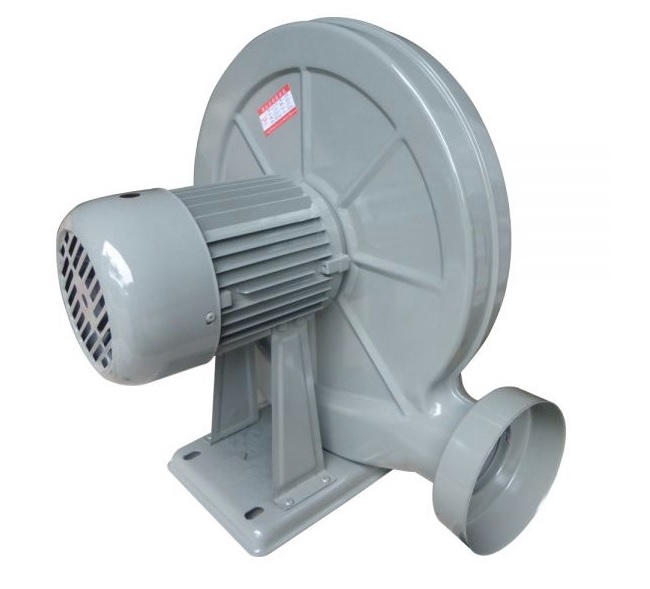

In de set zitten een industriële CW5200-koeler, een luchtpomp voor de kop en een afzuigventilator met buis.
Ontdek de mogelijkheden in de praktijk
Personalisatie van hout

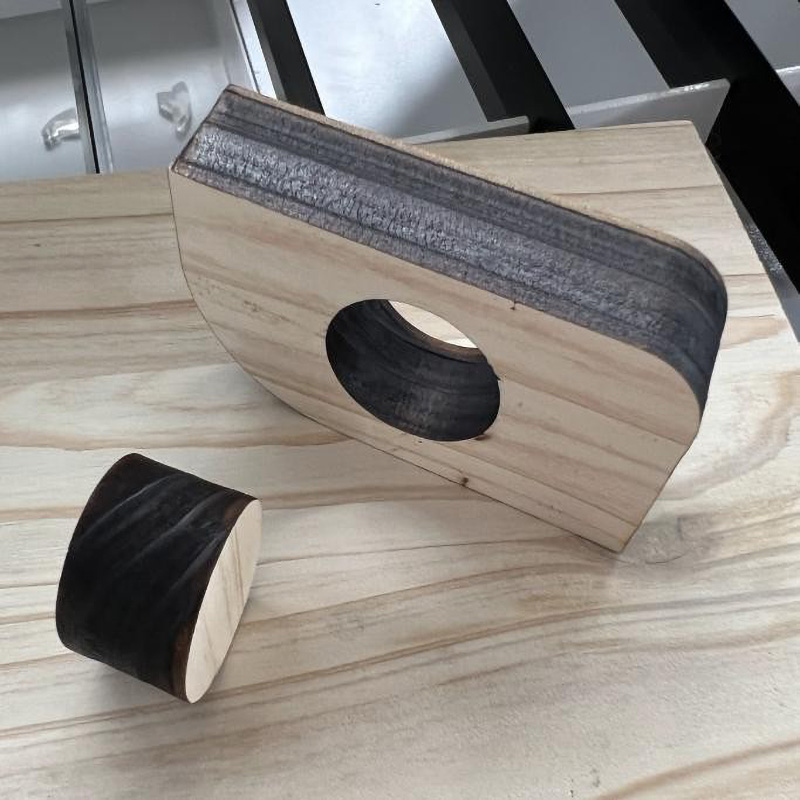

Contouren in hout zagen

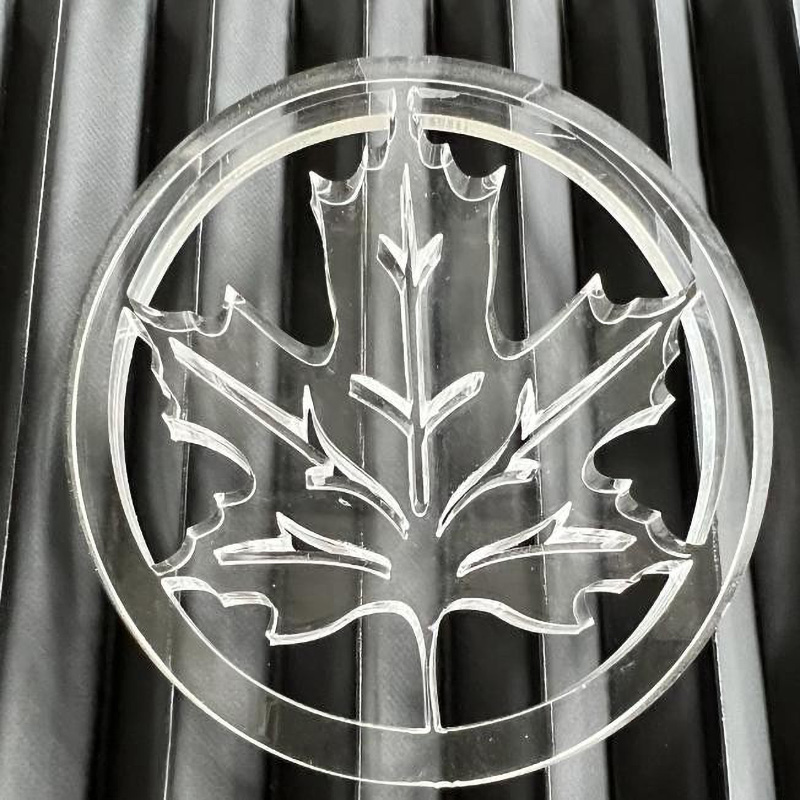

Gravure op een transparante plaat
Inspiratie voor artikelen en volgende bestellingen
Cadeaus met uw eigen ontwerp
Namen, logo's en eigen afbeeldingen op voorwerpen die zich lenen voor de CO2-laser.
Reclame en decoraties
Borden, letters en displayonderdelen uit acryl of hout.
Korte uitbarstingen
Indelingen met diverse onderdelen en opeenvolgende projectversies, uitgewerkt binnen de beschikbare werkruimte.

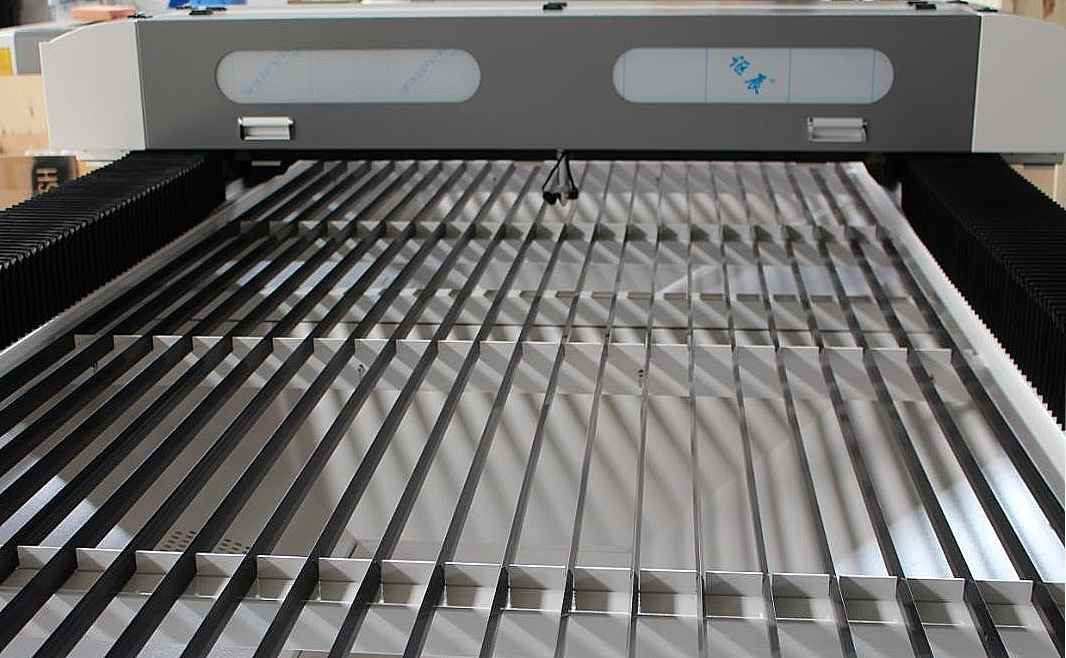

2500 × 1300 mm en doorgeeftafel
Ruimte voor uw eigen projecten

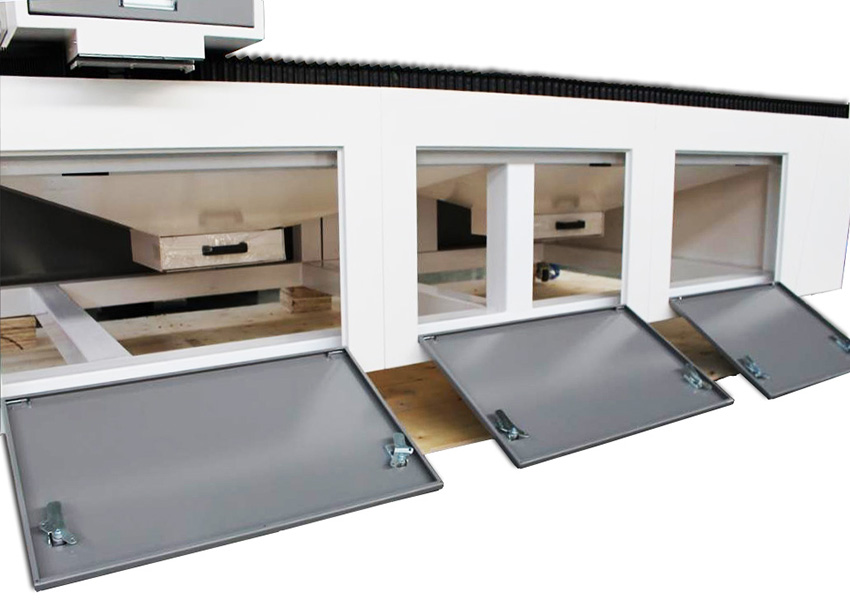

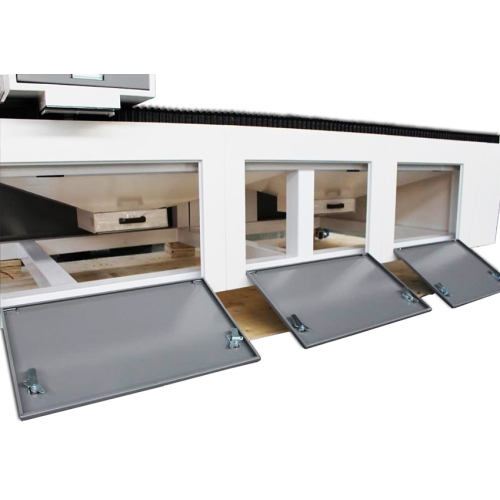

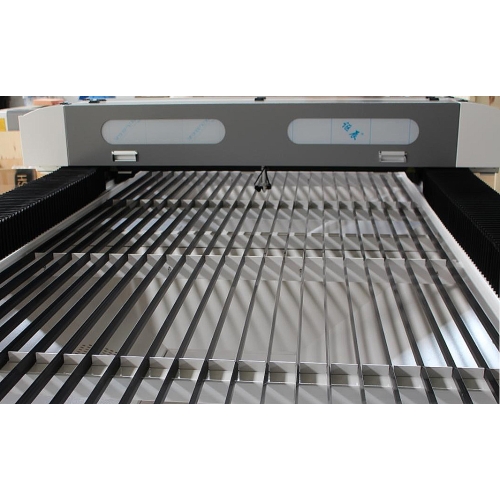

De werkruimte meet 2500 × 1300 mm. Door het doorvoerontwerp kunt u ook materiaal bewerken dat langer is dan het standaardoppervlak, en bij dikkere platen komt de messentafel goed van pas bij het snijden. Via twee goten en twee laden verdwijnt het vuil onder de tafel. De afmeting van het veld bepaalt het bewerkingsoppervlak in één instelling.
In het beschikbare gebied past één groot patroon of een samenstelling van meerdere kleine onderdelen. U kunt het personaliseren van losse producten combineren met korte reeksen.

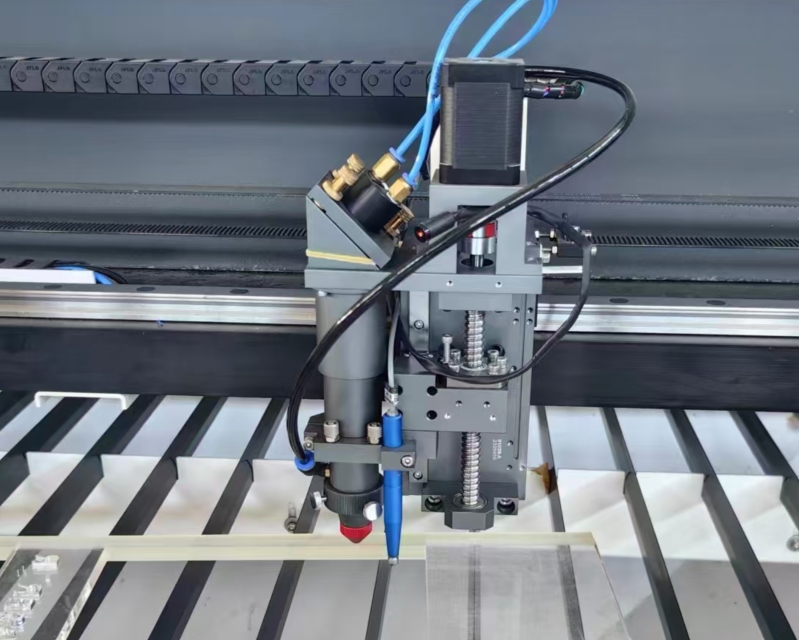

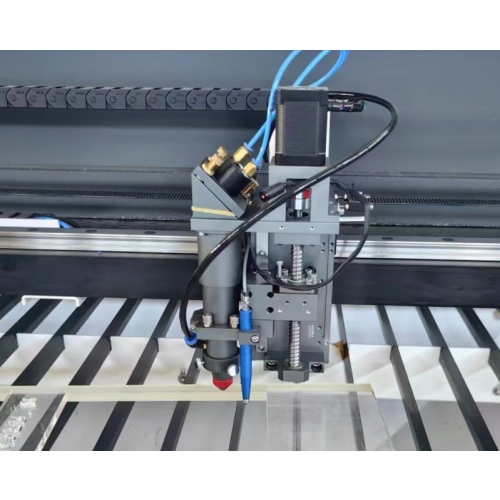

RECI W6 en ZnSe USA-optiek
Technologie voor uw studio

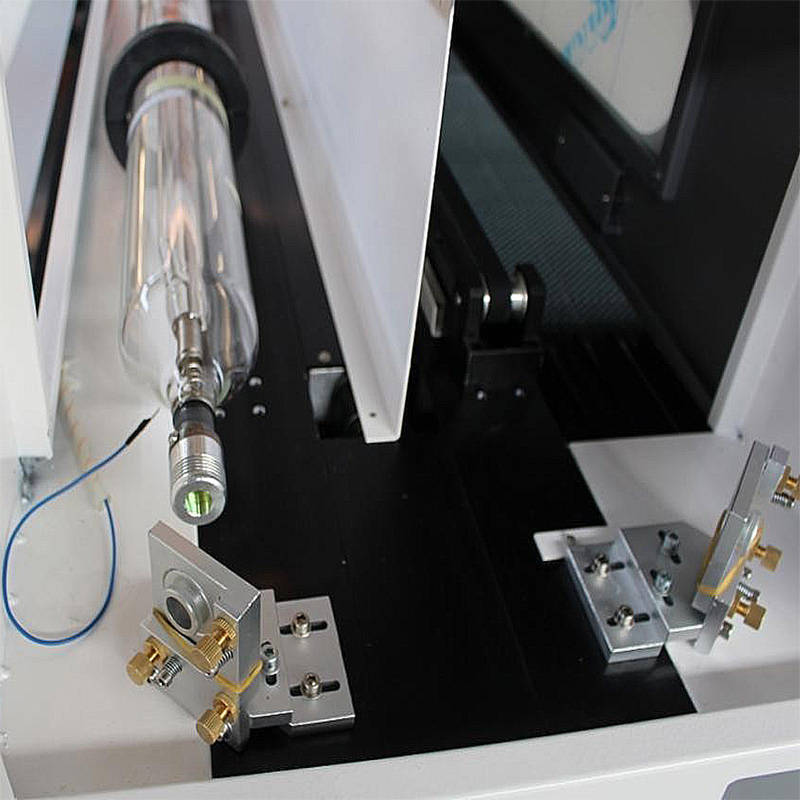

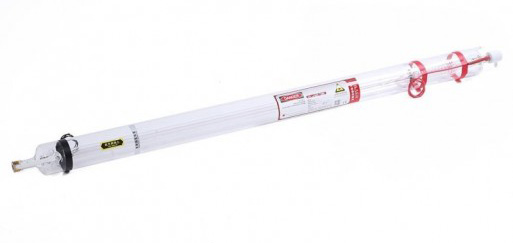

Als laserbron van de UG-1325L dient de originele RECI W6-hoorn (laserbuis), nominaal 130 W met een piek van 150 W. De opgegeven levensduur is 10 000 uur. Het optisch systeem bevat een ZnSe USA-lens.
De laserbron, de optiek en de mechanica vormen samen de grondslag voor eigen graphics en contouren, afgestemd op de materialen van deze configuratie.

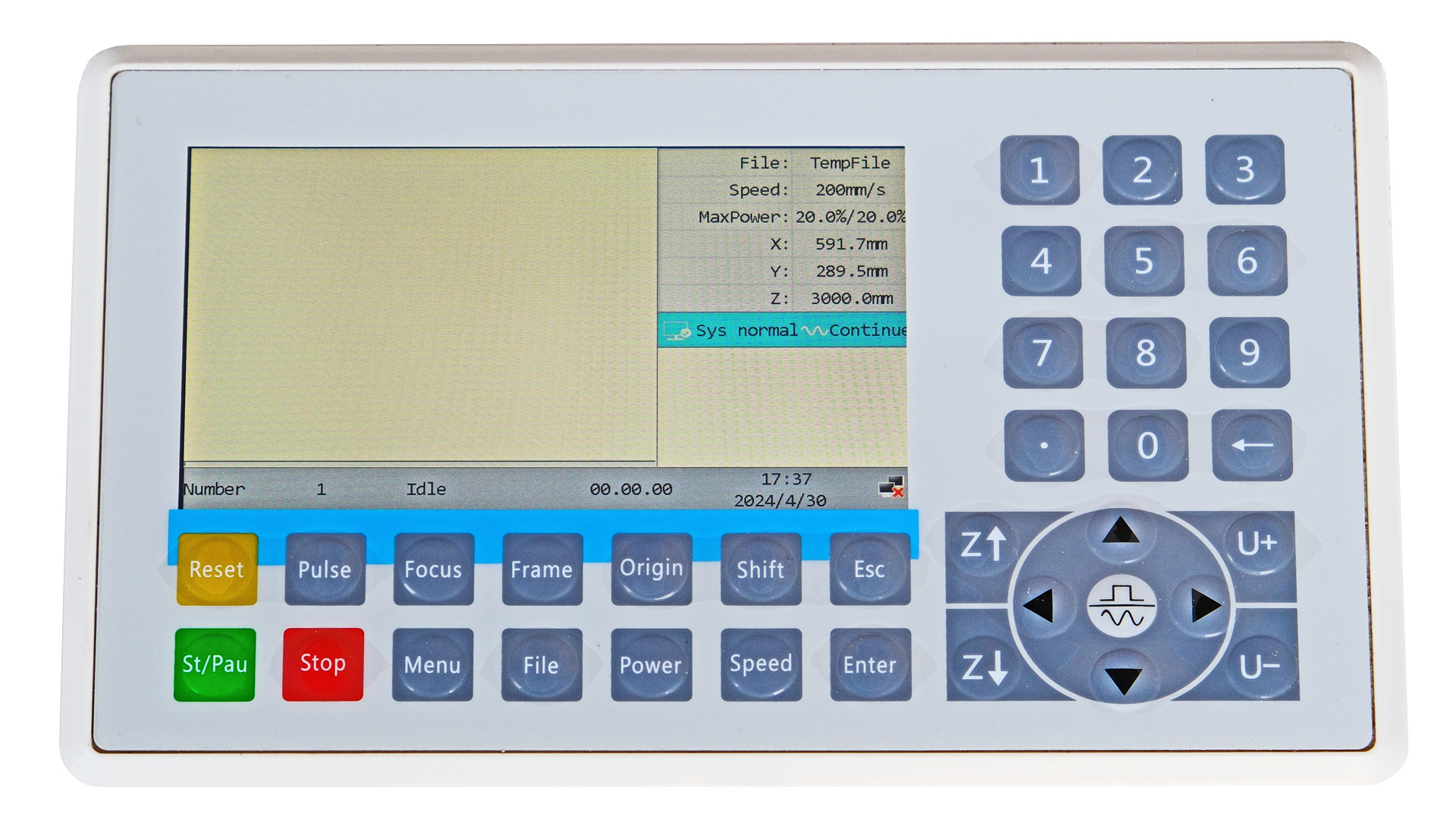

RuiDa RDC6445S(EC) en RDWorks V8
Uw eigen project onder controle

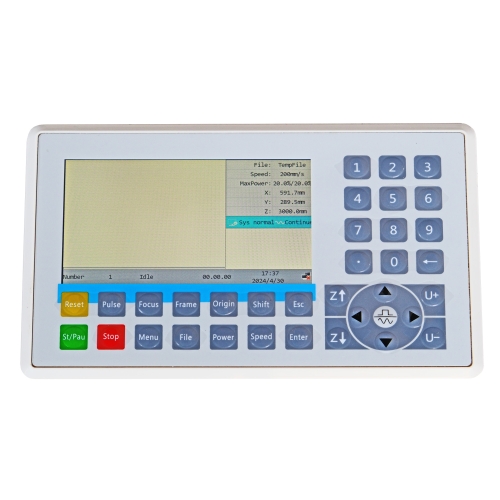

Het kleurenscherm toont vooraf het project en de werkinstellingen. In RDWorks V8 bereidt u het graveren en snijden voor; projecten gaan via een USB-stick naar het toestel en worden in het geheugen bewaard. De lineaire geleiding van CSK Taiwan en de stappenaandrijving sturen de beweging van het systeem over een groot werkgebied. Met afzonderlijke lagen geeft u opschrift, vulling en omtrek elk andere parameters.
Omdat bestanden en parameters worden ondersteund, bereidt u vervolgopdrachten gemakkelijk voor en haalt u opgeslagen afbeeldingen opnieuw op.

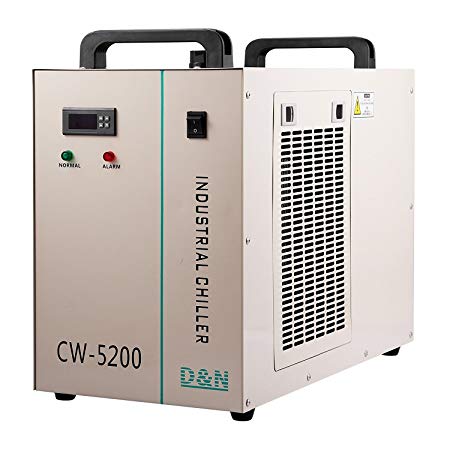

CW5200, afzuiging en toegang tot de binnenruimte
Hulpsystemen binnen de gekozen configuratie

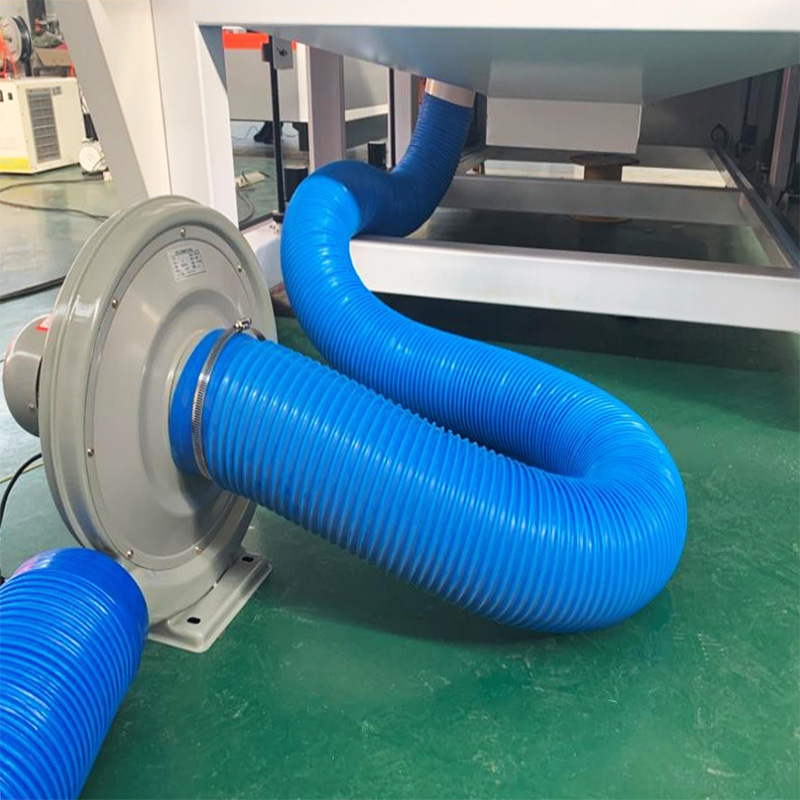

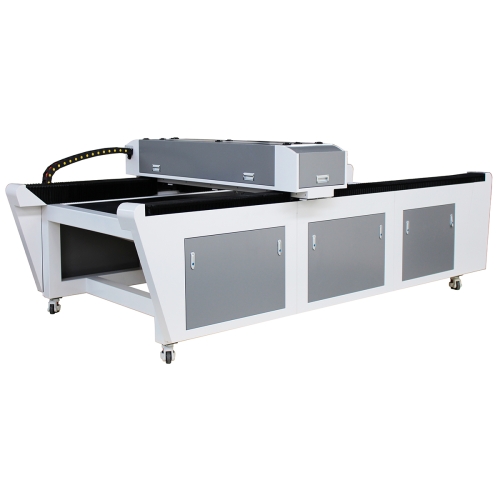

Tot de set horen een industriële CW5200-koeler, een luchtpomp voor de kop en een afzuigventilator met buis. Een debietsensor zet de straal uit wanneer het koelmiddel niet goed circuleert. Via de afneembare zijpanelen komt u gemakkelijk bij de machine voor onderhoud. De grote behuizing rust op stijve profielen en op poten met ingebouwde wielen.
De koeling en apparatuur die in het aanbod staan, vormen de voorzieningen op locatie voor de dagelijkse uitvoering van projecten.
Materialen en toepassingen
Gravure
- Multiplex en hout - opschriften, logo's en afbeeldingen.
- Acryl / plexiglas - markeringen en personalisering van oppervlakken.
- Leer en textiel die zich lenen voor bewerking met de laser.
- Rubber voor stempels en de CO2-laser.
- Keramiek en bepaalde gecoate oppervlakken, nadat het betreffende materiaal is gecontroleerd.
Snijden
- Hout en multiplex - omtrekken, letters en versieringselementen.
- Acryl/plexiglas voor laserwerkstukken en displayonderdelen.
- Uitgekozen materialen waarvan de samenstelling bekend is en die zijn goedgekeurd voor CO2-bewerking.
Software en besturing
Eigen bestanden en parameters, samengebracht op één plek
Met de software RDWorks V8 bereidt u lagen en de graveer- en snijparameters voor. De controller RuiDa RDC6445S(EC) geeft het project weer op een kleurenscherm. Bestanden van een USB-stick kunt u naar het geheugen van de machine kopiëren, zodat u voorbereid werk kunt uitvoeren zonder voortdurend met de computer verbonden te zijn.
Met ondersteuning voor uw eigen bestanden breidt u het aanbod uit met extra ontwerpen en komt u terug op eerder voorbereide projecten.
Meer mogelijkheden voor uw studio
Eigen creaties en frisse ideeën om het aanbod aan te vullen.
- Eigen ontwerpen — Originele afbeeldingen en gepersonaliseerde bestellingen voert u uit binnen de mogelijkheden van deze configuratie.
- Meer projecten — Met voorbereide projecten legt u de basis om collecties uit te werken en korte series te produceren.
- Nieuwe aanbodideeën — Werk uw werkplaats verder uit met producten en markeringen afgestemd op de technologie en de uitrusting van de machine.

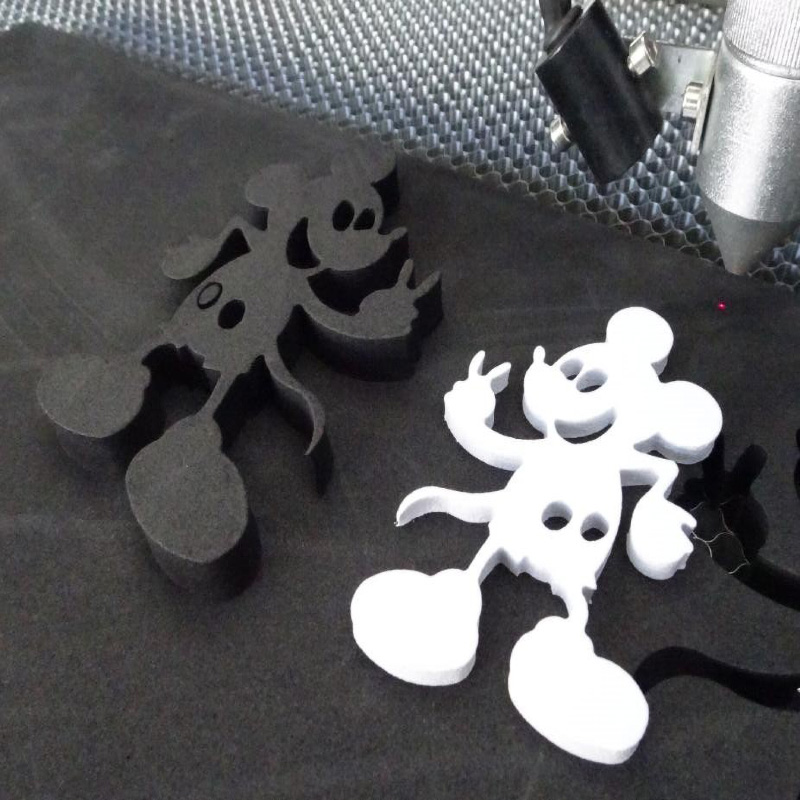

Doorzichtige onderdelen uitsnijden
Nog meer mogelijkheden
Kant en klaar ruimtelijk detail
Technische gegevens
| Parameter | Waarde |
|---|---|
| Model | UG-1325L |
| Lasertype | Gas CO2 |
| Buis | RECI W6 |
| Vermogen van de buis | 130 W |
| Piekvermogen van de buis | 150 W |
| Werkveld | 2500 × 1300 mm; X: 1300 mm, Y: 2500 mm |
| Tafel | Doorvoer, type met messen; twee laden en twee goten |
| Bestuurder | RuiDa RDC6445S(EC) |
| Software | RDWorks V8 |
| Gravure snelheid | Naar 500 mm/s |
| Snijsnelheid | 0–35 mm/s |
| Acryl snijden | Maximaal 20 mm, naargelang materiaal en instellingen |
| Multiplex zagen | Maximaal 15 mm, naargelang materiaal en instellingen |
| Snijnauwkeurigheid | <0,01 mm |
| Herhaalnauwkeurigheid bij positionering | <0,01 mm |
| Lineaire geleiding | CSK Taiwan, vierkant, 15 mm |
| X- en Y-aandrijving | Driefasige stappenmotoren |
| X- en Y-transmissie | 30-HTD3M-riemen |
| Z-transmissie | Kogelschroeven |
| Koeling | CW5200, Teyu S&A |
| Vloeistofstroomsensor | Ja |
| Luchtpomp voor het hoofd | 195 W |
| Afzuigventilator | 550 W |
| Voeding | AC 220 V, 50/60 Hz, eenfasig |
| Levensduur van de buis | Tot 10 000 uren |
| Gewicht van het apparaat | Meer dan 600 kg |
| Documentatie | Instructies voor de eerste run |
Wat krijg je in het setje?
- CO2-laserplotter UG-1325L met RECI W6-buis van 130 W.
- Industriële koeler CW5200.
- Luchtpomp voor het hoofd.
- Afzuigventilator met pijp.
- RDWorks V8 en schijf USB.
- USB-kabel en netsnoer.
- Inbussleutel en accessoires maken deel uit van de set.
- Houders voor de laserbuis en een eindschakelaar.
- Instructies voor de eerste run.
Vragen vóór aankoop
Hoe groot is het werkgebied van de machine?
2500 × 1300 mm; X: 1300 mm, Y: 2500 mm.
Welke bron is gebruikt?
RECI W6.
Welke software is geschikt voor deze machine?
RDWorks V8.
Verruim het aanbod van uw studio dankzij CNCWorld
Maak gebruik van wat het UG-1325L-model u te bieden heeft. Contacteer CNCWorld om te overleggen welke configuratie aansluit op de projecten die u gepland hebt, en geniet bij uw aankoop van Belgische ondersteuning.
